รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | จอแสดงผล SPI TFT LCD ขนาด 5 นิ้ว | โครงสร้างผลิตภัณฑ์: | TFT+PCB |
|---|---|---|---|
| ปณิธาน: | 800*480 | ความสว่างของพื้นผิว: | 500 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | CTP และ RTP ตัวเลือก | พิน: | 20 |
| อุณหภูมิในการทำงาน: | –30℃ ถึง +85℃ | กำลังดูทิศทาง: | IPS มุมมองทั้งหมด (80/80/80/80) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD อินเทอร์เฟซแบบอนุกรม SPI,จอแสดงผล TFT LCD 800x480 จุด,จอแสดงผล TFT อุตสาหกรรมเกรด IPS |
||
อินเทอร์เฟซ SPI ขนาด 5 นิ้ว TFT LCD, จอแสดงผลเกรดยานยนต์ 5 นิ้ว
SAEF TECHNOLOGY SFTO500HQ-7012A-N เป็นจอแสดงผล TFT-LCD ขนาด 5 นิ้ว ความละเอียด 800x480 (อาร์เรย์พิกเซลแนวตั้ง 800 x แนวนอน 480 พิกเซล)สามารถใช้ในระบบฝังตัว, ระบบอัตโนมัติ, อุปกรณ์ทางการแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการจอแสดงผลแบบ TFT คุณภาพสูงและมีสีสันSFTO500HQ-7012A-ไม่มีเป็น TFT ชนิด IPS-LCD ที่มีความสว่าง 500 - 1000 cd/m2 (ค่าปกติ)สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -30 ℃ ถึง +85 ℃
| รายการข้อมูลทั่วไป | สารบัญ |
| ขนาดจอ LCD (แนวทแยง) | IPS . 5 นิ้ว |
| โครงสร้างโมดูล | จอ LCD + PCB |
| ประเภทจอ LCD | TFT/ส่งสัญญาณ |
| โหมดแสดงผล LCD | ปกติสีดำ |
| ทิศทางการรับชมที่แนะนำ | มุมมองทั้งหมด |
| ขนาดโมดูล (กว้าง x สูง x สูง) | 137.30×80.97×5.50 มม. |
| พื้นที่ใช้งาน (กว้าง×สูง) | 108.00×64.80 มม. |
| จำนวนพิกเซล (ความละเอียด) | 800RGB×480 พิกเซล |
| ระยะพิทช์พิกเซล (กว้าง×สูง) | 0.135×0.135 มม. |
| โมดูลอินเทอร์เฟซ Type | อินเทอร์เฟซ SPI 3 สาย |
| โมดูลแรงดันไฟฟ้าขาเข้า | 5V |
| ตัวเลขสี | 16.7M |
| ประเภทแบ็คไลท์ | LED สีขาว |
อินเทอร์เฟซ SPI ขนาด 5 นิ้ว TFT LCD, การวาดจอแสดงผลระดับยานยนต์ 5 นิ้ว

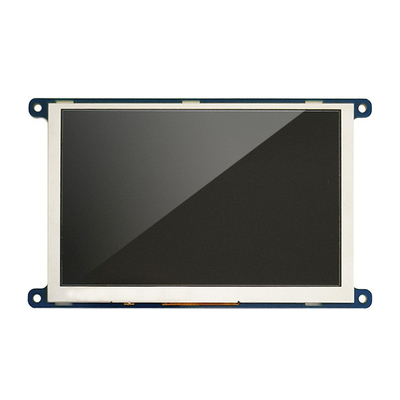

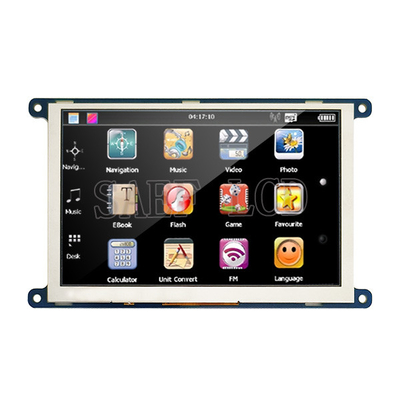

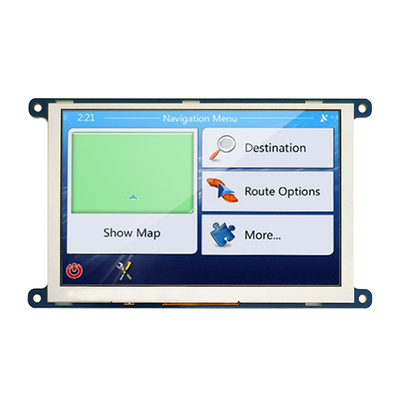

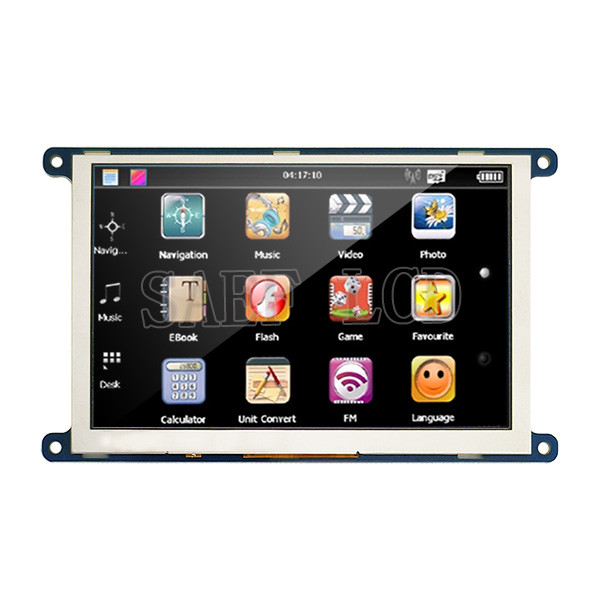

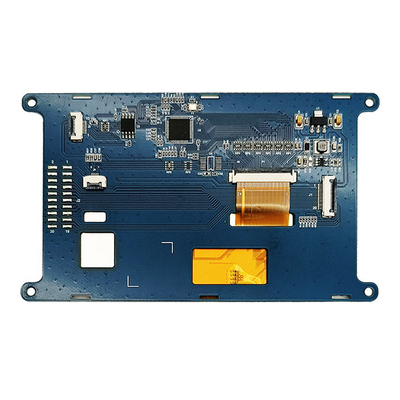

อินเทอร์เฟซ SPI ขนาด 5 นิ้ว TFT LCD, ภาพผลิตภัณฑ์จอแสดงผลเกรดยานยนต์ 5 นิ้ว
คำจำกัดความของพิน:
คำอธิบายอินเทอร์เฟซ J1&J2
Pin1~2, VCC5V / แหล่งจ่ายไฟ / แหล่งจ่ายไฟของโมดูล (ประเภท 5V)
Pin3~4, GND / แหล่งจ่ายไฟ / กราวด์พลังงาน
Pin5, LCD_CS / I / Chip Select pin สำหรับ I/F อนุกรม 3 สาย
Pin6, NC / - / ไม่มีการเชื่อมต่อ
Pin7, LCD_SCLK / I / นาฬิกาของ I/F แบบอนุกรม 3 สาย
Pin8, LCD_INT / O / เอาต์พุตขัดจังหวะสำหรับโฮสต์เพื่อระบุสถานะ
Pin9, LCD_RST / I / นี่คือพินรีเซ็ตต่ำที่ใช้งานสำหรับ LCD
Pin10, LCD_SDA / I/O / พินข้อมูลแบบสองทิศทางของ SPI I/F แบบ 3 สาย
Pin11, CTP_INT(NC) / O / CTP ขัดจังหวะภายนอกไปยังโฮสต์
Pin12, CTP_SCL(NC) / I / CTP I2C อินพุตนาฬิกา
Pin13, CTP_SDA(NC) / I/O / CTP I2C ข้อมูลอินพุตและเอาต์พุต
Pin14, CTP_RST (NC) / I / CTP สัญญาณรีเซ็ตภายนอก, ต่ำเปิดใช้งานอยู่
Pin15, NC / - / ไม่มีการเชื่อมต่อ
Pin16, GND / แหล่งจ่ายไฟ / กราวด์
Pin17, NC / - / ไม่มีการเชื่อมต่อ
Pin18, NC / - / ไม่มีการเชื่อมต่อ
Pin19, NC / - / ไม่มีการเชื่อมต่อ
Pin20, GND / แหล่งจ่ายไฟ / กราวด์
คำอธิบายอินเทอร์เฟซ J3 (อินเทอร์เฟซการเขียนแฟลช SPI)
Pin1, SF_CLK / I / อินพุตนาฬิกาอนุกรม
Pin2, SF_DI / I / อินพุตข้อมูล
Pin3, SF_DO / O / เอาต์พุตข้อมูล
Pin4, SF_CS / I / Chip เลือกอินพุต
Pin5, LCD_RST / I / LCD RESET สัญญาณหมุดนี้ต้องดึงต่ำ
Pin6, GND / แหล่งจ่ายไฟ / กราวด์ Power
Pin7, NC / - / ไม่มีการเชื่อมต่อ
Pin8, NC / - / ไม่มีการเชื่อมต่อ
Pin9~10, 3.3V / แหล่งจ่ายไฟ / แหล่งจ่ายไฟสำหรับ SPI Flash (ประเภท 3.3V)
