รายละเอียดสินค้า:
|
| สินค้า: | 4 "นิ้ว IPS TFT LCD | การแก้ไข: | 540x1080 พิกเซล |
|---|---|---|---|
| ดูทิศทาง: | IPS ทุกมุมมอง | หน้าจอสัมผัส: | ไม่มี, Resistive และ PCAP เป็นตัวเลือก |
| ฝาครอบเลนส์: | สามารถปรับแต่งได้ | ความส่องสว่างของพื้นผิว: | 350 cd/m2 (ปรับแต่งได้) |
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | หมายเลขพิน: | 30 พิน |
| การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ (ปรับแต่งได้) | ไอซีไดร์เวอร์: | ST7703 |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 4 นิ้ว IPS TFT LCD,540x1080 IPS TFT LCD,30 ขา 4 นิ้ว TFT LCD |
||
4 นิ้ว 540x1080 PPI สูงIPSTFT LCD ST7703S MIPI อินเตอร์เฟซ
SAEF TECHNOLOGY SF-TO400AS-8986A-N เป็นจอ TFT-LCD ขนาดเต็ม 4 นิ้วที่มี 540 (RGB) X 1080 จุด (540 ตารางพิกเซลแนวราบ x 1080 ตารางพิกเซลแนวตั้ง)ความดันไฟฟ้า (VCC) ของการขับเคลื่อนแผ่น LCD จากคือ 2.4V ถึง 3.3V ความแรงดันเฉพาะอย่างยิ่งคือ 2.8V และรองรับอินเตอร์เฟซ MIPI สามารถใช้ได้ในระบบจําแนก, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม, บ้านฉลาดอุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี.
SF-TO400AS-8986A-N เป็น TFT แบบ IPS-LCD (IPS แปลว่า In-plane Switching) ความสว่าง 350 cd/m2 (มูลค่าทั่วไป) ความสว่างสามารถปรับแต่งได้ถึง 1000 นิตสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
ลักษณะสินค้า
| สินค้า: | 4 นิ้ว IPS TFT LCD | การแก้ไข: | 540x1080 พิกเซล |
|---|---|---|---|
| ทิศทางการดู: | IPS มุมมองทั้งหมด | หน้าจอสัมผัส: | ไม่มี, รองรับและ PCAP อัตราเลือก |
| เลนส์ปกปิด: | สามารถปรับเปลี่ยนได้ | ความสว่างของพื้นผิว: | 350 Cd/m2 (สามารถปรับแต่งได้) |
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | หมายเลขปิน: | 30 ปิน |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม (สามารถปรับแต่งได้) | ไดรเวอร์ IC: | ST7703 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาด้วยอากาศ.
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลก.การทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
4 นิ้ว 540x1080 PPI สูงIPSTFT LCD ST7703S MIPI อินเตอร์เฟซ
| ไม่ | สัญลักษณ์ | ปฏิบัติหน้าที่ |
| 1 | RST_LCM | สัญญาณนี้จะรีเซ็ตอุปกรณ์และมันต้องถูกใช้เพื่อเริ่มต้นชิปอย่างถูกต้อง สัญญาณมีกิจกรรมต่ํา |
| 2 | TE_LCM | สัญญาณผลกระทบการฉีกใช้ในการปรับสynchronize MCU เพื่อกรอบการเขียนความจํา |
| 3 | GND | พลังงานพื้นดิน |
| 4 | TDP0 | สายข้อมูล MIPI |
| 5 | TDN0 | สายข้อมูล MIPI |
| 6 | GND | พลังงานพื้นดิน |
| 7 | TDP1 | สายข้อมูล MIPI |
| 8 | TDN1 | สายข้อมูล MIPI |
| 9 | GND | พลังงานพื้นดิน |
| 10 | TDP2 | สายข้อมูล MIPI |
| 11 | TDN2 | สายข้อมูล MIPI |
| 12 | GND | พลังงานพื้นดิน |
| 13 | TDP3 | สายข้อมูล MIPI |
| 14 | TDN3 | สายข้อมูล MIPI |
| 15 | GND | พลังงานพื้นดิน |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | พลังงานพื้นดิน |
| 19 | IOVCC1.8V | พลังงานไฟฟ้าสําหรับระบบ I/O IOVCC = 1.65V ~ 3.3V |
| 20 | LEDA | แอนโด LED |
| 21 | LEDK | แคทโดด LED |
| 22 | ID1 | ID |
| 23 | NC | NC |
| 24 | VDD2V8 | พลังงานไฟฟ้าสําหรับ Analog, VDD = 2.5V ~ 3.3V |
| 25 | NC | NC |
| 26 | SDA_CTP | สัญญาณข้อมูล I2C ของแผ่นสัมผัส หากไม่ใช้ ปล่อยปินนี้เปิด |
| 27 | SCL_CTP | สัญญาณนาฬิกา I2C ของแผ่นสัมผัส หากไม่ใช้ ปล่อยปินนี้เปิด |
| 28 | EINT_CTP | สัญญาณตัดต่อกับโปรเซสเซอร์หลักของ Touch Panel หากไม่ใช้ ปล่อยปินนี้เปิด |
| 29 | RST_CTP | การรีเซ็ตระบบของแผ่นสัมผัส หากไม่ใช้ ปล่อยปินนี้เปิด |
| 30 | VDD2.8_CTP | พลังงานไฟฟ้าสําหรับ Analog, VDD = 2.4V ~ 3.3V |
| รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | |
| โลเตชั่นไฟฟ้า | พลังงานไฟฟ้า | VDD | - 03 | +46 | V |
| อานาล็อก | รางวัล | รางวัล | รางวัล | V | |
| IO | IOVDD | - 03 | +46 | V | |
| ความดันทางเข้า | Vi | - 03 | IOVDD+03 | V | |
| อุณหภูมิการเก็บรักษา | Tสตก | - 30 | +70 | oC | |
| อุณหภูมิการทํางาน | Top | - 20 | +60 | oC | |
| ความชื้นในการเก็บ | Hสตก | 10 | หมายเหตุ 1 | % RH | |
| ความชื้นในการทํางาน | Hop | 10 | หมายเหตุ 1 | % RH | |
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| โลเตชั่นไฟฟ้า | พลังงานไฟฟ้า | VDD | 2.4 | 2.8 | 3.3 | V |
| อานาล็อก | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8 / 28 | 3.3 | V | |
| โลจิก ความดันการเข้าต่ํา | VIL | -0.3IOVDD | รางวัล | 0.3IOVDD | V | |
| โลจิก ความดันการเข้าสูง | HIV | 0.7IOVDD | รางวัล | IOVDD | V | |
| โลจิก ความดันออกต่ํา | VOL | รางวัล | รางวัล | 0.2IOVDD | V | |
| โลจิก ความดันออกสูง | VOH | 0.8IOVDD | รางวัล | รางวัล | V | |
| การบริโภคปัจจุบัน | การแสดงปกติ | Ivdd | รางวัล | 50 | รางวัล | mA |
| โหมดรอคอย | Ivdd | รางวัล | 30 | รางวัล | uA | |
| ความถี่ของกรอบ | fFR | รางวัล | 60 | รางวัล | Hz | |
รายละเอียดออปติก
| ไฟหลังเปิด (โหมดส่ง) | รายการ | สัญลักษณ์ | สภาพ | รายละเอียด | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | ||||||
|
ความสว่างเปิด พื้นที่ (((ฉันf= 20mA) |
Lv |
ปกติแล้ว การดู มุม θX= θY=0o |
- |
350 |
- |
cd/m2 |
||
| อัตราความแตกต่าง | CR | - | 600 | - | - | |||
| เวลาตอบสนอง | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
สีถ่ายส่ง |
สีแดง | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| สีเขียว | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| สีฟ้า | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| สีขาว | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
การดู มุม |
ท่ามกลาง | θX+ |
ศูนย์ CR≥10 |
- | 80 | - |
เดก |
|
| θX- | - | 80 | - | |||||
| สูง | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC Ratio ((Gamut) | - | - | - | 60 | - | % | ||

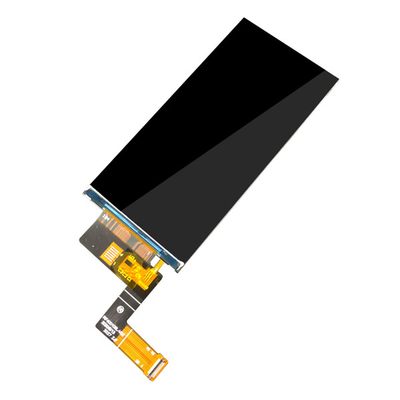

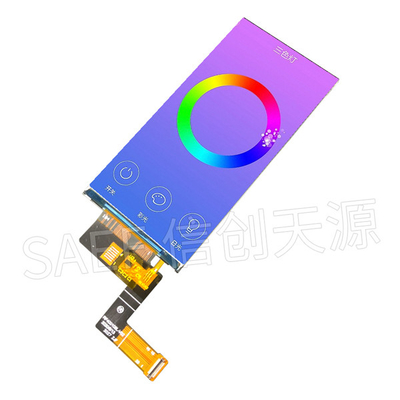

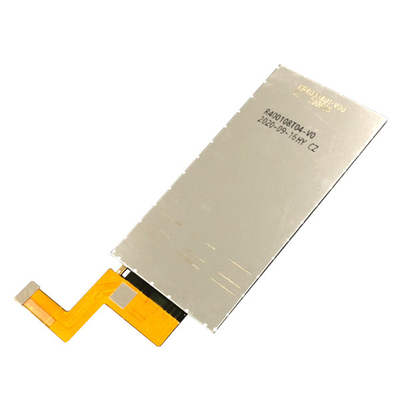

4 นิ้ว 540x1080 PPI สูงIPSTFT LCD ST7703S MIPI Interface รูปภาพสินค้า
