รายละเอียดสินค้า:
|
| คำหลัก: | TFT ขนาด 7 นิ้ว | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ LCM: | มิปิ | ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | หมุด: | 30 พิน |
| ดูทิศทาง: | มุมมองทั้งหมด (80/80/80/80) | อินเทอร์เฟซ CTP: | ไอทูซี |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | MIPI 7 นิ้ว TFT LCD Touch Screen,IPS 7 นิ้ว TFT LCD Touch Screen,CTP 7 นิ้ว touch tft lcd |
||
โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟซ IPS กับ CTP การวาดสินค้า
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 7 ′′ นิ้ว TFT
2ความละเอียด: 1024x600
3มุมมอง: ฟรี
4- ขนาดรูปแบบ: 164x97x2.6mm
5ประเภทอินเตอร์เฟซ LCM: MIPI
6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)
SAEF Technology SF-TO700B-8857A-CT เป็นหน้าจอ LCD TFT มุมชมเต็มขนาด 7 ′′ แบบ IPS มีความละเอียด QVGA 1024x600 พิกเซล มีจอสัมผัสขนาดจุ (Capacitive Touch Screen ((CTP)และกระจกปกปิดสามารถปรับแต่งได้.
โมดูล LCD นี้มีขนาด 164*97*2.6 มิลลิเมตร และขนาด AA คือ 154.21x85.92 มิลลิเมตรSF-TO700B-8857A-CT LCM อินเตอร์เฟซกับ MIPI อินเตอร์เฟสอินเตอร์เฟซ CTP คือ I2C SF-TO700B-8857A-CT มีความสว่างพื้นผิว 300cd / m2 (nits) หน่วยจอ LCD นี้สามารถทํางานได้ในอุณหภูมิจาก 20 ° C ถึง + 70 ° C
โมดูล LCD TFT 7 หน่วยนี้ถูกใช้อย่างแพร่หลายในอุปกรณ์วัด อุปกรณ์การแพทย์ อุปกรณ์อัตโนมัติบ้าน ระบบความปลอดภัยการเข้าถึง ราคาตราซุปเปอร์มาร์เก็ต และอุปกรณ์ครัวเรือน อุปกรณ์ GPS เป็นต้น
| คําสําคัญ: | 7 นิ้ว TFT | หน้าจอสัมผัส: | CTP ((จอสัมผัสขนาดจุ) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดกระจกปก: | สามารถปรับเปลี่ยนได้ |
| อินเตอร์เฟซ LCM: | MIPI | ความสว่างของพื้นผิว: | 300 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | ปิ้น: | 30 ปิน |
| ทิศทางการดู: | มุมมองทั้งหมด ((80/80/80/80) | อินเตอร์เฟซ CTP: | I2C |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การประกันคุณภาพ
1สําหรับแต่ละชิ้น เรามีการทดสอบ 3 ครั้ง 100% เพื่อให้แน่ใจว่ามีคุณภาพดี
2ผู้จัดการ QA เคยอยู่ในอุตสาหกรรม LCD มานานกว่า 14 ปี ผู้ประกอบการผลิตและ QA ที่สําคัญอยู่ในอุตสาหกรรม LCD มานานกว่า 7-8 ปีทีมงานของเราทุกคนเป็นมืออาชีพและมีประสบการณ์มากใน LCD กําหนดให้มีคุณภาพสําหรับลูกค้า.
FAQ
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP-run.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในระยะการออกแบบ, และเราจะทําตัวอย่างกับโลโก้ของคุณสําหรับการทดสอบตัวอย่างและอนุมัติของคุณ. เมื่ออนุมัติตัวอย่าง, การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ.
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟซ IPS กับ CTP การวาดสินค้า
| หมายเลขปิน | สัญลักษณ์ | หน้าที่ |
| 1 | VLED+ | แอนโด LED |
| 2 | VLED+ | แอนโด LED |
| 3 | VGH | พลังงานบวกสําหรับ TFT |
| 4 | VGL | พลังงานลบสําหรับ TFT |
| 5 | UPDN | การควบคุมการสแกนประตูขึ้นหรือลง UPDN = ′′L ′′, STV2 การออกแรงกระแทกการเริ่มต้นตั้งและ UD pin การออกทางตรรกะ ′′L ′′ ไปยัง Gate ไดรเวอร์ (แบบตั้งค่า) UPDN = HH, STV1 การออกแรงกระแทกการเริ่มต้นแนวตั้งและ UD pin การออกทางตรรกะ |
| 6 | SHLR | แหล่งควบคุมลําดับขวาหรือซ้าย SHLR = L ผันซ้าย: ข้อมูลล่าสุด = S1←S2←S3..........←S1536 = ข้อมูลแรก SHLR = H หมุนขวา: ข้อมูลแรก = S1→S2→S3........→S1536 = ข้อมูลสุดท้าย |
| 7 | VLED | แคทโดด LED |
| 8 | VLED | แคทโดด LED |
| 9 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 10 | GND | ดิน |
| 11 | D3P | การใส่ข้อมูล MIPI |
| 12 | D3N | การใส่ข้อมูล MIPI |
| 13 | GND | ดิน |
| 14 | D2P | การใส่ข้อมูล MIPI |
| 15 | D2N | การใส่ข้อมูล MIPI |
| 16 | GND | ดิน |
| 17 | CLKP | การใส่เวลา MIPI |
| 18 | CLKN | การใส่เวลา MIPI |
| 19 | GND | ดิน |
| 20 | D1P | การใส่ข้อมูล MIPI |
| 21 | D1N | การใส่ข้อมูล MIPI |
| 22 | GND | ดิน |
| 23 | D0P | การใส่ข้อมูล MIPI |
| 24 | D0N | การใส่ข้อมูล MIPI |
| 25 | GND | ดิน |
| 26 | STBYB | โหมดรอคอย STBYB = HH,การทํางานปกติ (ปกติ) STBYB = L, เครื่องควบคุมเวลา, ไดรเวอร์แหล่งจะปิด, ผลิตทั้งหมดคือ GND |
| 27 | กําหนดใหม่ | ปินรีเซ็ทโลก เติมต่ําเพื่อเข้าสู่สภาพรีเซ็ท ปกติดึงสูง เชื่อมต่อกับวงจรรีเซ็ท RC เพื่อความมั่นคง |
| 28 | VDD ((1.8V) | วงจรดิจิตอล |
| 29 | VDD ((1.8V) | วงจรดิจิตอล |
| 30 | VCOMIN | ความดันทั่วไป |

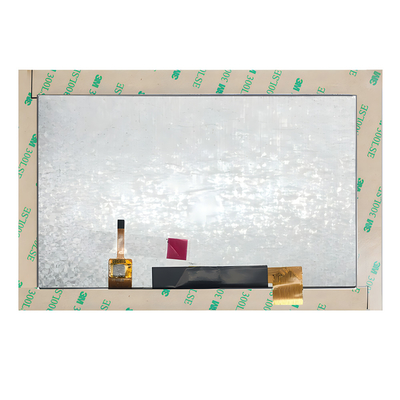

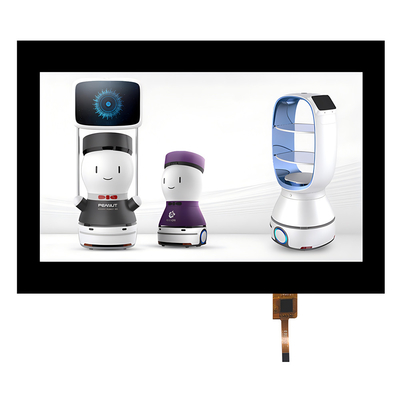

โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟส IPS กับ CTP รูปภาพสินค้า
ผลิตภัณฑ์คล้ายกัน
|
ขนาด |
รายละเอียด |
P/N ของเรา |
|
7 นิ้ว |
800x480ประเภทภูมิทัศน์พร้อมแผ่นควบคุม |
SF-TC700I-9239C-T |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP อินเตอร์เฟซ RGB |
SF-TC700B-8619A-N/CT |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP, อินเตอร์เฟซ MIPI |
SF-TO700B-8857A-N/CT |
|
7 นิ้ว |
1024x600 ประเภทภูมิประเทศ พร้อมหรือไม่มี CTP อินเตอร์เฟซ RGB |
SF-TO700B-8834A-CT |
