รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอสัมผัส IPS TFT ขนาด 3 นิ้ว | การแก้ไข: | 240x400 พิกเซล |
|---|---|---|---|
| ดูทิศทาง: | IPS ทุกมุมมอง | หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัส PCAP |
| ฝาครอบเลนส์: | ปรับแต่งได้ | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (ปรับแต่งได้) |
| อินเตอร์เฟซ: | MCU 8/16 บิต | หมายเลขพิน: | 40 PIN |
| การเชื่อมต่อ: | การเสียบ / ZIF (ปรับแต่งได้) | ไอซีไดร์เวอร์: | S6D04D1 |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอสัมผัส LCD ขนาด 240x400 TFT,หน้าจอสัมผัส LCD PCAP TFT,หน้าจอสัมผัส LCD TFT 3 นิ้ว |
||

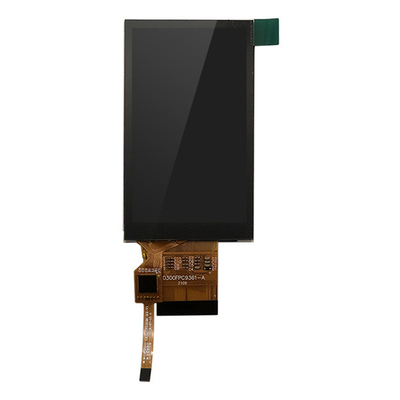

หน้าจอสัมผัส 3 นิ้ว IPS TFT PCAP ความละเอียด 240x400
รีบรีวิวสินค้า
เลขรุ่นSF-TC300D-8974A-CT
ขนาด: 3"
ความละเอียด: 240 × 400 จุด
มุมมอง: IPS
อินเตอร์เฟส:MCU อินเตอร์เฟซ 8 บิตและ 16 บิต
ราคาของเครื่องS6D04D1
✅คณะกรรมการควบคุม: ไม่
ความสว่าง ((cd/m2): 300
✅กรอบผ่านหลุม: ไม่
หน้าจอสัมผัส: พร้อมจอสัมผัสจุ
คําอธิบาย
SAEF TECHNOLOGY SF-TC300D-8974A-CT เป็นจอ TFT-LCD ขนาดเต็ม 3 นิ้ว มีความละเอียด 240x400 (240 ตารางพิกเซลแนวราบ x 400 ตารางพิกเซลแนวตั้ง) รุ่นนี้รองรับ MCU 8 บิต และอินเตอร์เฟซ 16 บิตความดันไฟฟ้า (VCC) ของแผ่นจอ LCD การขับเคลื่อนคือจาก 2.5V ถึง 3.3V ค่าธรรมดาคือ 2.8V สามารถใช้ในระบบจําแนก อัตโนมัติ GPS อุปกรณ์การแพทย์ อุปกรณ์อุตสาหกรรมอุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี.
SF-TC300D-8974A-CT เป็น TFT แบบ IPS-LCD ที่มีความสว่าง 300 cd/m2 (มูลค่าทั่วไป) ความสว่างสามารถปรับแต่งได้ถึง 1000 นิต สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °C.
ลักษณะ
| สินค้า: | หน้าจอสัมผัส 3 นิ้ว IPS TFT |
| การแก้ไข: | 240x400 พิกเซล |
| หน้าจอสัมผัส: | ด้วย PCAP Touch Screen |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (สามารถปรับแต่งได้) |
| หมายเลขปิน: | 40 ปิน |
| ไดรเวอร์ IC: | S6D04D1 |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| เลนส์ปกปิด: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | MCU 8/16 บิต |
| การเชื่อมต่อ: | พล็อก / ZIF (สามารถปรับปรุง) |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
หน้าจอสัมผัส 3 นิ้ว IPS TFT PCAP ความละเอียด 240x400
การนิยาม Pin
Pin1 GND สถานที่
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND สถานที่
สัญญาณรีเซ็ท pin5
Pin6 VDD ระบบพลังงาน2.8-3.3V
Pin7 VDD ระบบพลังงาน2.8-3.3V
ปิน8 IM1 IM1 = 0.8 บิต
Pin9-Pin16 D7-0 MCU L8 บิต Data Bus
ปิน17 ซีเอส ชิปเลือกสัญญาณ
Pin18 RS ระบบพลังงาน1.8-3.3V
Pin19 WR เขียนเปิด
Pin20 RD อ่านเปิด Low-active
Pin21 GND สถานที่
Pin22-Pin29 D15-8 MCU H8 bit รถขนส่งข้อมูล GND
Pin30 GND สถานที่
Pin31 TEFramesignal head pulse ซึ่งใช้ในการเขียนข้อมูลไปยัง RAM ภายใน
Pin32-40 NC ดัมมี่

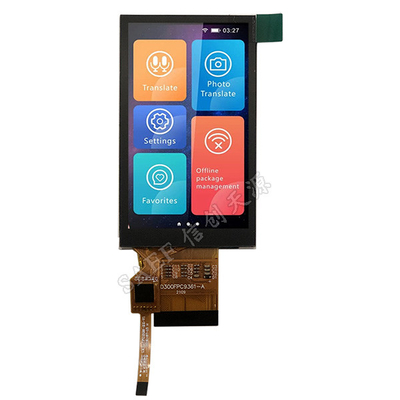

หน้าจอสัมผัส 3 นิ้ว IPS TFT PCAP ความละเอียด 240x400 รูปภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนในระดับโลก SAEF ให้บริการภัณฑ์หลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "รอบ 22 นิ้วกลม 1.28 นิ้ว10.44 นิ้ว 1.54 นิ้ว 177, 2", 2.1" รอบ, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 นิ้ว, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" และ 28" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) เป็นต้น มีมากกว่า 300 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้นอกจากนี้, เกือบแต่ละรายการที่ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
