รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT LCD ขนาด 2.6 นิ้ว | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 480X320 | ดูทิศทาง: | มุมมองภาพแบบเต็ม IPS (80/80/80/80) |
| ไอซีไดร์เวอร์: | R61531 | หมายเลขพิน: | 40 PIN |
| การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC | ความส่องสว่างของพื้นผิว: | 240 cd/m2 (นิต) |
| อินเตอร์เฟซ: | มจร | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน。: | -10℃ ถึง +60℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | IPS TFT LCD 2.6",IPS TFT LCD 480x320,TFT แนวนอน 480x320 |
||
2จอ LCD TFT ขนาด.6 นิ้ว IPS 480x320 พิกเซล รูปแบบภูมิทัศน์
Saef Tech SF-TC260T-9954A-T เป็นจอ LCD TFT ประเภท IPS ขนาด 2.6 นิ้ว
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: TFT 2.6 ′′
2ความละเอียด: 480x320
3มุมมอง: มุมมองอิสระ
4ขนาดเส้นผ่า: 59.60x47.3x3.4 มิลลิเมตร
5. LCD ไดรฟ์ IC: R61531
6ประเภทอินเตอร์เฟซ LCD: MCU
7อุณหภูมิ: -10°C ถึง +60°C; Tst -20°C ถึง +70°C
8. แผ่นสัมผัส: หน้าจอสัมผัสแบบต้านทาน
ลักษณะสินค้า:
1. SF-TC260T-9954A-T เป็นโมดูล TFT LCD มีขนาดเส้นแยก 2.6 นิ้ว, 480x320, จอจอ LCD TFT สีเต็มพร้อมจอสัมผัสแบบต้านทาน (RTP)
2. หน่วยนี้รองรับ MCU Interface. SF-TC260A-9954A-T มีขนาด 59.60x47.3 mm และขนาดพื้นที่ที่ใช้งาน 55.61 x 37.27 mm
3. SF-TC260T-9954A-T มีการบูรณาการกับ R61531 เครื่องควบคุมในโมดูล และความดันไฟฟ้าที่ใช้ในระบบโลจิกของมันจะอยู่ในช่วง 2.6V ถึง 3.3V
4สามารถทํางานได้ในอุณหภูมิจาก -10 °C ถึง +60 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -20 °C ถึง +70 °C
5. SF-TC260T-9954A-T เป็นโมดูล LCD รูปแบบภูมิทัศน์ มีความสว่าง 250 cd/m2 หากคุณต้องการใช้เป็นโหมดรูปภาพหรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
6. SF-TC260T-9954A-T FPC สามารถปรับแต่งได้ และเป็นตัวเลือกด้วยหรือไม่มีจอสัมผัสแบบต้านทาน (RTP)
ข้อมูลสินค้า:
| สินค้า: | 2จอ LCD TFT ขนาด.6 นิ้ว | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 480x320 | ทิศทางการดู: | IPS มุมมองเต็ม ((80/80/80/80) |
| ไดรเวอร์ IC: | R61531 | เลขปิน: | 40 ปิน |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม FPC | ความสว่างของพื้นผิว: | 240 Cd/m2 (นิท) |
| อินเตอร์เฟซ: | MCU | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ระยะเวลาการทํางาน: | -10°C ถึง +60°C | การปฏิบัติตาม: | สอดคล้องกับ REACH & RoHs |
2.6 นิ้ว TFT LCD จอ IPS 480x320 พิกเซล รูปแบบภูมิประเทศ สินค้าการวาด
การนิยาม Pin:
| ปิน NO | สัญลักษณ์ | I/O | คําอธิบาย |
| 1 | YU | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 2 | XL | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 3 | YD | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 4 | XR | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 5 | GND | P | ดิน |
| 6 | IOVCC | P | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 7 | VCI | P | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 8 | IM0 | ฉัน | การเลือก 8BIT/16BIT |
| 9 | GND | P | ดิน |
| 10 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 11 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 12 | RS | ฉัน | สัญญาณการเลือกคําสั่ง/ข้อมูล |
| 13 | GND | P | ดิน |
| 14 | WR | ฉัน | เขียนสัญญาณสตร็อบ |
| 15 | RD | ฉัน | อ่านสัญญาณสตร็อบ |
| 16 ~ 31 | DB0-DB15 | I/O | สัญญาณข้อมูล |
| 32 | GND | P | ดิน |
| 33 | LED_A | P | แอนโด LED |
| 34 | LED_K1 | P | แคทโดด LED |
| 35 | LED_K2 | P | แคทโดด LED |
| 36 | LED_K3 | P | แคทโดด LED |
| 37 | LED_K4 | P | แคทโดด LED |
| 38 | LED_K5 | P | แคทโดด LED |
| 39 | LED_K6 | P | แคทโดด LED |
| 40 | GND | P | ดิน |

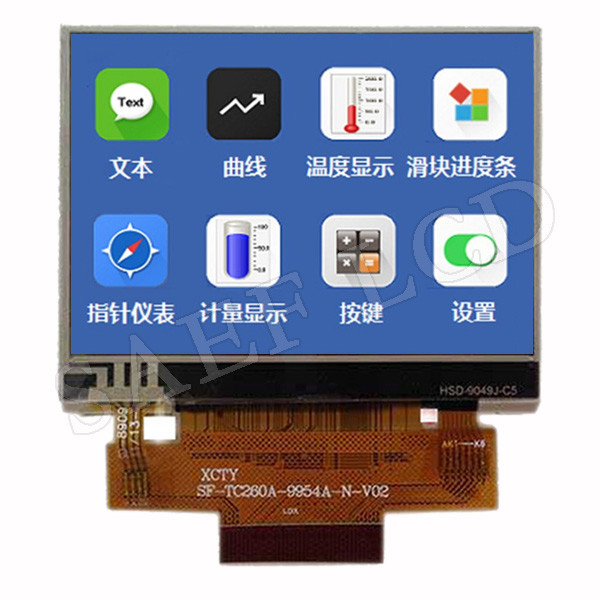

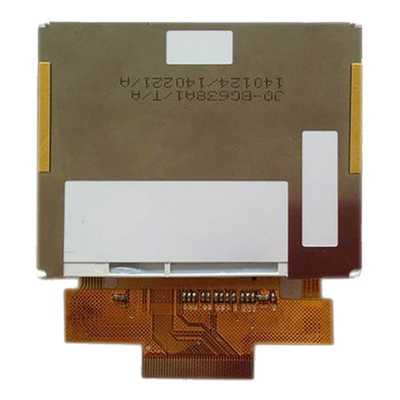

2.6 นิ้ว TFT LCD จอ IPS 480x320 พิกเซล รูปแบบภูมิประเทศ สินค้าภาพ
