รายละเอียดสินค้า:
|
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 480x640 จุด |
|---|---|---|---|
| ไอซีไดร์เวอร์: | ILI9806E หรือ ST7701 หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีจอสัมผัส (สามารถปรับแต่ง) |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | ฟรี (80/80/80/80) |
| ภาพลักษณะ ดิม: | 50 ((W) x 69.2 ((L) x 2.35 ((T) มม | พื้นที่ทํางาน: | 43.20 x 57.60 มิลลิเมตร |
| อินเตอร์เฟซ: | RGB (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 40 ปิน (สามารถปรับแต่ง) | ความส่องสว่างของพื้นผิว: | 260 cd/m2(ไนต์) |
| แรงดันไฟฟ้า: | 3.2 โวลต์ | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 480x640 ความละเอียดสูง TFT,2.8 นิ้วความละเอียดสูง TFT,2.8 นิ้ว LCD TFT Display |
||
2.8" TFT 480x640, TFT LCD 2.8 นิ้ว
SF-TO280PY-8990B-N โมดูล LCD TFT เป็นโหมดโครงการรูปแบบรูปแบบ 2.8 ′′ ขนาดเส้นตรง 480x640 ความละเอียดสูง โมดูลาร์คเต็มสี โมดูล LCD SF-TO280PY-8990B-N รองรับอินเตอร์เฟซ RGBอินเตอร์เฟซสามารถปรับแต่งได้. SF-TO280PY-8990A-N โมเดลมีมิติโมดูล 50 ((W) x 69.2 ((L) x 2.35 ((T) mm และขนาดพื้นที่ทํางาน 43.20 x 57.60 mm
SF-TO280PY-8990B-N มีการบูรณาการกับ ILI9806E หรือ ST7701 หรือตัวควบคุม IC คนขับที่เท่าเทียมกันบนโมดูล และความแรงกระหน่ําของเครื่องไฟฟ้าโลจิกของมันอยู่ในช่วง 2.6V ถึง 3.4V ค่าปกติคือ 3.2Vความสว่างของพื้นผิว 260 cd/m2 (Nits)รุ่นนี้มีอุณหภูมิการทํางานที่ -20 ถึง 70 องศา และอุณหภูมิการเก็บของที่ -30 ถึง 80 องศา
รูปแบบนี้ถูกใช้อย่างมากd ในเทอร์มินัล POS, เครื่องอ่านเงินสด, ระบบจํากัด, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี
ลักษณะ
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 480x640 จุด |
|---|---|---|---|
| ไดรเวอร์ IC: | ILI9806E หรือ ST7701 | หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส |
| กล่องปกปิด | สามารถปรับแต่งได้ | ทิศทางการดู: | ฟรี ((80/80/80/80) |
| รูปแบบ Dim: | 50 ((W) X 69.2 ((L) X 2.35 ((T) มม | พื้นที่ทํางาน: | 43.20 X 57.60 มิลลิเมตร |
| อินเตอร์เฟซ: | RGB (สามารถปรับแต่ง) | การเชื่อมต่อ: | ประเภทเครื่องเชื่อม FPC |
| หมายเลขปิน: | 40 ปิน (สามารถปรับแต่ง) | ความสว่างของพื้นผิว: | 260 Cd/m2 ((นิท) |
| ความดันไฟฟ้า: | 3.2 V | ประเภทไฟหลัง: | LED ขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin
| ปินโน | สัญลักษณ์ | หน้าที่ |
| 1 | LED | ไฟหลัง LED ((แคโทด) |
| 2 | LED+ | ไฟหลัง LED ((Anode) |
| 3 | GND | ดิน |
| 4 | VDD | พลังงานไฟฟ้า 2.8V |
| 5-12 | DB0-DB7(B0-B7) | ข้อมูลสีฟ้า RGB |
| 13-20 |
DB8-DB15 ((G0-G7) |
ข้อมูลสีเขียว RGB |
| 21-28 |
DB16-DB23 ((R0-R7) |
ข้อมูลสีแดง RGB |
| 29 | GND | ดิน |
| 30 | PCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 31 | VDD | พลังงานไฟฟ้า 2.8V |
| 32 | HSYNC | สัญลักษณ์ปรับเปลี่ยนสายสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 33 | VSYNC | สัญญาณปะสมกรอบสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 34 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 35 | NC | NC |
| 36 | GND | ดิน |
| 37 | CS | ชิปเลือก pin input |
| 38 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 39 | SCL | นาฬิกาอินเตอร์เฟซ SPI |
| 40 | SDA | สัญญาณเข้าลําดับ |
2.8" TFT 480x640, TFT LCD 2.8 นิ้ว

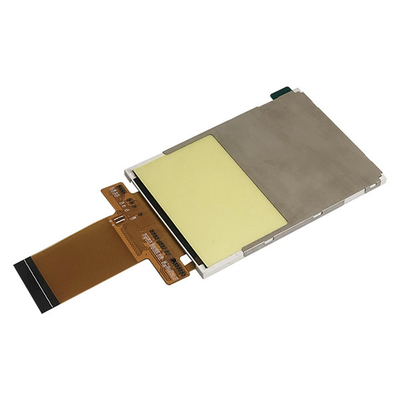

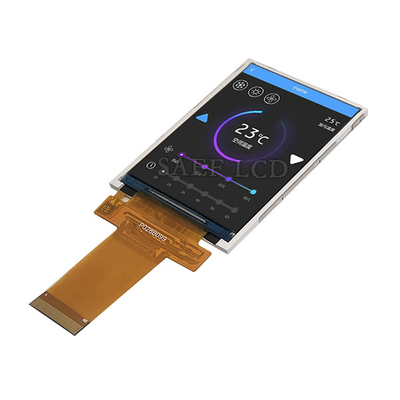

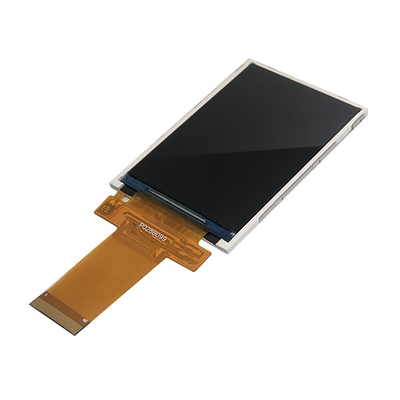

2.8" TFT 480x640, TFT LCD 2.8 นิ้ว ภาพสินค้า
