รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | COG SPI LCD 128X64 | ปณิธาน: | ความละเอียด 128 x 64 จุด |
|---|---|---|---|
| ประเภทแก้ว: | STN, บวก, Transflective | เลนส์: | 6:00 น. |
| อินเตอร์เฟซ: | SPI | เค้าร่าง สลัว.: | 65.8 x 36.8 x 6.2 มม. |
| พื้นที่รับชม: | 53.0 x 24.6 มม. | Pixel Pitch: | 0.36 x 0.345 มม. |
| อุณหภูมิในการทำงาน: | 0°C ถึง +50°C | หมายเลขพิน: | 10 พิน |
| คอนโทรลเลอร์: | ST7567 | โหมดขับเคลื่อน: | รอบการทำงาน 1/64 อคติ 1/9 |
| ตัวเชื่อมต่อ: | COG+FPC | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | โมดูล SPI 128x64 COG LCD,โมดูล COG 128x64 COG สีเหลือง,โมดูล LCD สีเขียว 128x64 |
||
จอแสดงผล LCD ขนาด 128x64 อินเทอร์เฟซ SPI ST7567 COG STN LCM สีพื้นหลังสีเขียวสีเหลือง
COG LCD 128x64, 128x64 SPI LCD คำอธิบาย
เทคโนโลยี SAEF 128x64 Monochrome Display COG LCD SF12864-207B สร้างขึ้นด้วย ST7567 IC ซึ่งรองรับอินเทอร์เฟซ SPIจอแสดงผลมีมิติเค้าร่าง65.8 x 36.8 x 6.2 มม.และขนาด VA ของ53.0 x 24.6 มม..จอแสดงผลขาวดำนี้สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -0 ℃ ถึง +50 ℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -10 ℃ ถึง +60 ℃จอแสดงผล LCD COG 128x64 นี้เหมาะมากสำหรับแอพพลิเคชั่นที่ต้องการการแสดงแพ็คเกจที่กะทัดรัดมากขึ้น
คำจำกัดความของพิน:
Pin1, /CS, Chip Select , เมื่อ /CS= “L” ชิปจะถูกเลือก
Pin2, /RST, เมื่อ /RST= “L” การตั้งค่าเริ่มต้น
Pin3, A0, เลือกข้อมูลการลงทะเบียนเมื่อ A0= “H” และคำสั่งเมื่อ A0= “L”
Pin4, SCL ขั้วอินพุตนาฬิกาอนุกรม
Pin5, SDA เทอร์มินัลอินพุตข้อมูลอนุกรม
Pin6, VDD จ่ายแรงดันไฟให้กับวงจรลอจิก +3.3V
Pin7, GND กราวด์
Pin8, V0 LCD ขับเคลื่อนแรงดันไฟฟ้าสำหรับวงจรทั่วไปที่กรอบลบ
Pin9, XV0 LCD ขับเคลื่อนแรงดันไฟฟ้าสำหรับวงจรทั่วไปที่กรอบบวก
Pin10, VG LCD ขับเคลื่อนแรงดันไฟฟ้าสำหรับวงจรเซกเมนต์
| ผลิตภัณฑ์: | COG SPI LCD 128X64 | ปณิธาน: | ความละเอียด 128 X 64 Dots |
|---|---|---|---|
| ประเภทแก้ว: | STN, บวก, Transflective | เลนส์: | 6:00 น. |
| อินเตอร์เฟซ: | SPI | ร่างสลัว.: | 65.8 X 36.8 X 6.2 มม |
| พื้นที่ดู: | 53.0 X 24.6 มม. | ระยะพิทช์พิกเซล: | 0.36 X 0.345 มม. |
| อุณหภูมิในการทำงาน: | 0°C ถึง +50°C | หมายเลขพิน: | 10 พิน |
| ผู้ควบคุม: | ST7567 | โหมดขับเคลื่อน: | รอบการทำงาน 1/64 อคติ 1/9 |
| ตัวเชื่อมต่อ: | COG+FPC | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
โมดูลแสดงผลกราฟิกของ SAEF อยู่ในช่วงของโครงสร้าง COB/COGจอแสดงผล LCD แบบขาวดำประกอบด้วย 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCDโมดูลแสดงผลกราฟิก LCD ขาวดำขาวดำของ SAEF มีให้ใน STN/FSTN พร้อมไฟพื้นหลัง LED พร้อมอินเทอร์เฟซที่แตกต่างกันใน 6800,SPI,8080,I2Cตัวเลือกฟอนต์อักขระได้แก่ อังกฤษ ญี่ปุ่น ยุโรป ซิริลลิก ฮิบรู จีนดั้งเดิม จีนประยุกต์ เกาหลี ฯลฯ
COG LCD 128x64, 128x64 SPI การวาดภาพจอแสดงผล LCD

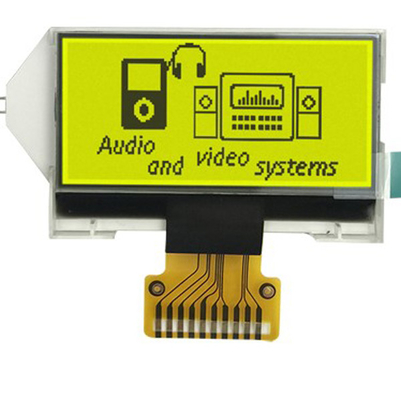

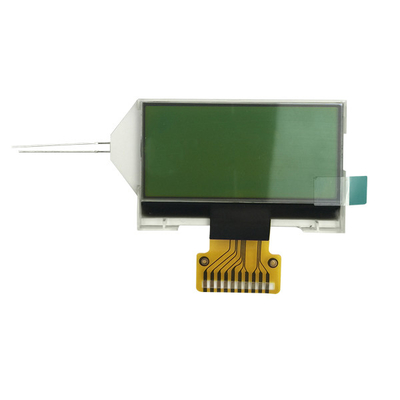

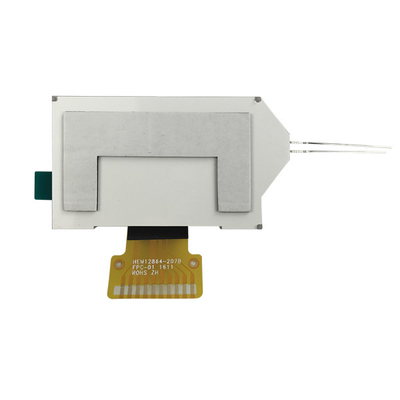

COG LCD 128x64, 128x64 SPI LCD Display ภาพสินค้าจริง
