รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอแสดงผล LCD โมดูล 40x4 | ตัวอักษร / คอลัมน์: | 40 ตัวอักษร x 4 บรรทัด |
|---|---|---|---|
| ประเภท LCD: | STN, บวก, Transflective | สีแบ็คไลท์: | ขาว น้ำเงิน เหลือง แดง เขียว |
| แรงดันใช้งาน: | 5V, 3V ตัวเลือก | เลนส์: | 6:00 นาฬิกา |
| เค้าร่าง สลัว.: | 190.0(L) x 54.0(W) x 13.1(T) mm | พื้นที่รับชม: | 149.0(ยาว) x 30.0(กว้าง) มม. |
| วิธีขับรถ: | รอบการทำงาน 1/16 อคติ 1/5 | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C |
| หมายเลขพิน: | 18 พิน | คอนโทรลเลอร์: | SPLC780D หรือเทียบเท่า |
| อินเตอร์เฟซ: | กนง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | LCD ตัวอักษรและตัวเลขขนาด 40x4,LCD ตัวอักษร 5V 40x4,โมดูล LCD แสดงผลขาวดำ |
||
จอแสดงผล LCD ตัวอักษรและตัวเลข 40x4 ขาวดำ STN 5V สีเหลือง สีเขียว สีน้ำเงิน สีเทา LED Backlight Color
จอ LCD ตัวอักษร 40x4, โมดูล LCD แสดงผล 40x4 Description
SF4004A เป็นโมดูลแสดงผล LCD ขนาด 40x4 ที่สร้างขึ้นด้วย IC ควบคุม ST7066;อินเทอร์เฟซเริ่มต้นคือ 6800 4/8 บิตแบบขนานและตัวเลือกแหล่งจ่ายไฟ 5V หรือ 3.3Vจอ LCD ขนาด 40x4 SF4004A นี้ไม่มีให้ในรุ่นที่ไม่มีแสงพื้นหลังหรือมีตัวเลือกแสงพื้นหลัง LEDจอ LCD ขนาด 40x4 นี้มีให้เลือกในแผง LCD สีต่างๆ รวมทั้งตัวเลือก LCD สีเทา สีเหลือง/สีเขียว และสีน้ำเงินโมดูลจอแสดงผล LCD 40x4 นี้สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20 ℃ ถึง +70 ℃;อุณหภูมิในการจัดเก็บมีตั้งแต่ -30 ℃ ถึง +80 ℃ ชุดอักขระในตัวรองรับตัวเลือกภาษาอังกฤษ/ญี่ปุ่น อังกฤษ/ยุโรปตะวันตก อังกฤษ/ยุโรปสแกนดิเนเวีย หรืออังกฤษ/ซีริลลิก (รัสเซีย)
คำจำกัดความของพิน:
พิน: 1--8 DB0—DB7 Data Bus
ขา 9 E1 เปิดใช้งานสัญญาณ U4 (บนสุด)
พิน 10 R/W อ่าน/เขียน Select
ปักหมุด 11 RS Data/Instruction Select
ปักหมุด 12 VO Contrast Adjustment
ขา 13 VSS กราวด์ ( 0V )
พิน 14 VDD จ่ายแรงดันสำหรับลอจิก ( +5V )
ขา 15 E2 เปิดใช้งานสัญญาณ U1 (ด้านล่าง)
พิน 16 NC
ขา 17 LED A LED พาวเวอร์ซัพพลาย + (5.0V)
พิน 18 LED K พาวเวอร์ซัพพลาย LED - (0V)
| ผลิตภัณฑ์: | จอแสดงผล LCD โมดูล 40x4 | ตัวอักษร / คอลัมน์: | 40 ตัวอักษร X 4 เส้น |
|---|---|---|---|
| ประเภทจอแอลซีดี: | STN, บวก, Transflective | สีแบ็คไลท์: | ขาว น้ำเงิน เหลือง แดง เขียว |
| แรงดันไฟฟ้าที่ใช้งาน: | 5V, 3V ตัวเลือก | เลนส์: | 6:00 นาฬิกา |
| ร่างสลัว.: | 190.0(L) X 54.0(W) X 13.1(T) mm | พื้นที่ดู: | 149.0(L) X 30.0(W) mm |
| วิธีการขับรถ: | รอบการทำงาน 1/16, 1/5 อคติ | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C |
| หมายเลขพิน: | 18 พิน | ผู้ควบคุม: | SPLC780D หรือเทียบเท่า |
| อินเตอร์เฟซ: | MPU | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
ความละเอียดในการแสดงตัวอักษรมาตรฐานประกอบด้วย 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD ตัวอักษร LCDโมดูล LCD ตัวอักษรมีให้เลือกทั้งแบบ COB และ COG โดยมีอินเทอร์เฟซที่แตกต่างกันใน 8080, SPI, I2C.LCD โมดูลแสดงอักขระอยู่ในจอ LCD STN/FSTN/FFSTN พร้อมไฟพื้นหลัง LED แบบต่างๆ ในสีเหลือง-เขียว สีขาว และสีน้ำเงินตัวเลือกแบบอักษรของโมดูลอักขระได้แก่ อังกฤษ/ญี่ปุ่น ยุโรป ยุโรปตะวันออก ยุโรปสแกนดิเนเวีย ซิริลลิก (รัสเซีย) และฮีบรู/อาหรับเรานำเสนอการแสดงอักขระที่มีแรงดันไฟฟ้าทำงาน 5V เป็นมาตรฐานและมีตัวเลือก 3V หรือ 3.6V ตามคำขอ
จอ LCD ตัวอักษร 40x4, โมดูล LCD แสดงผล 40x4 Drawing

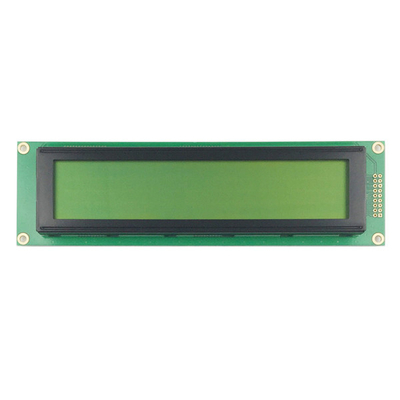

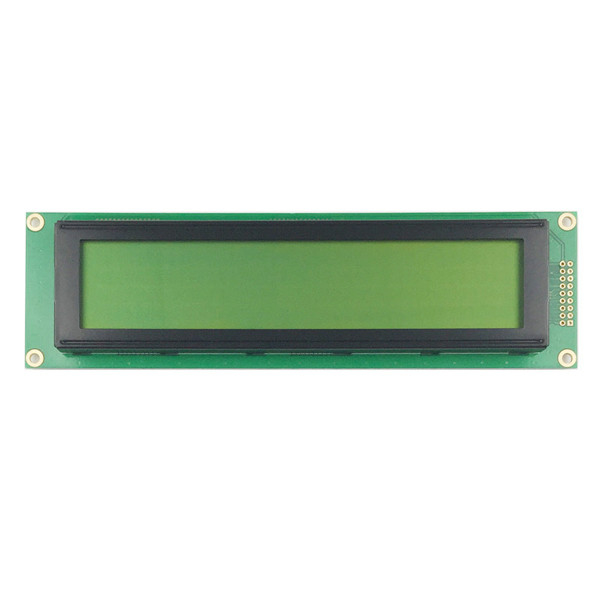

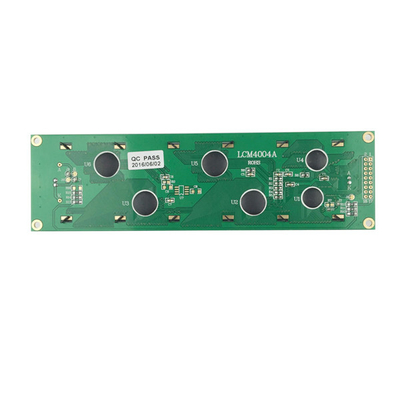

จอ LCD ตัวอักษร 40x4, โมดูล LCD แสดงผล 40x4 รูปภาพสินค้าจริง
