รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | โมดูล COG LCD ขนาด 128x64 | ปณิธาน: | กราฟิก 128x64 |
|---|---|---|---|
| ประเภท LCD: | STN, บวก, ส่งผ่าน | สีแบ็คไลท์: | แสงพื้นหลังสีเขียว |
| แรงดันใช้งาน: | 2.8 วี | เลนส์: | 6 นาฬิกา |
| เค้าร่าง สลัว.: | 65.0(L) x 38.6(W) x 4.9(T) mm | พื้นที่รับชม: | 53.6(L) x 28.0(W) มม. |
| วิธีขับรถ: | 1/64 หน้าที่ 1/7 อคติ | อุณหภูมิในการทำงาน: | -10 °C ถึง +60°C |
| หมายเลขพิน: | 10 พิน | คอนโทรลเลอร์: | ST7567 หรือเทียบเท่า |
| อินเตอร์เฟซ: | MCU | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | 10 Pins Graphic LCD 128x64 COG Graphic LCD 128x64 แบ็คไลท์ 128x64 COG LCD Module,COG Graphic LCD 128x64,Backlight 128x64 COG LCD Module |
||
LCD COG Module 128x64 Dot Resolution Graphic STN ST7567 ไฟ LED สีเขียวแบ็คไลท์
โมดูล COG LCD ขนาด 128x64, จอ LCD กราฟิก 128x64 ลักษณะ
SF12864-34 เป็นโมดูลกราฟิก LCD ชนิด COG ที่มีขนาด VA 53.6(L) x 28.0(W)โมดูล COG LCD ของ SAEF (โมดูล LCD Chip-on-Glass) แบบโมโนโครม) แสดงประเภทกราฟิกที่มีความละเอียด 128x32 ถึง 320x240 และประเภทอักขระ COG LCD รวมถึงขนาด 16x2, 20x2, 20x4, 24x2 รูปแบบที่มี 5x8 ดอทเมทริกซ์
แพ็คเกจ COG นำเสนอคุณภาพสูงพร้อมคุณประโยชน์จากน้ำหนักเบาและใช้พลังงานต่ำนอกจากนี้ยังเพิ่มบอร์ดเชื่อมต่อสำหรับแต่ละรายการเพื่อเปลี่ยนอินเทอร์เฟซจาก FPC เป็นพินหรือสายเคเบิลเราสามารถนำเสนอการเชื่อมต่อแบบพินเอาต์ที่หลากหลายเพื่อให้เหมาะกับความต้องการของคุณเทคโนโลยี COG LCM เหมาะมากสำหรับการใช้งานที่ต้องการการแสดงบรรจุภัณฑ์ที่กะทัดรัดมากขึ้น
คำจำกัดความของพิน:
1 CS1B ชิปเลือกพินอินพุต
2 /RES เมื่อ /RES ถูกตั้งค่าเป็น “L” การตั้งค่าจะถูกเริ่มต้น
3 A0 กำหนดว่าการเข้าถึงเกี่ยวข้องกับข้อมูลหรือคำสั่งหรือไม่
A0=“H” : ระบุว่าสัญญาณบน D[7:0] เป็นข้อมูลที่แสดง
A0=“L” : ระบุว่าสัญญาณบน D[7:0] เป็นคำสั่ง
4 D6 (เอสซีแอลเค)
5 D7 (SDA)
6 VDDใช้ร่วมกับเทอร์มินัลจ่ายไฟ MPU VDD
7 VSS นี่คือเทอร์มินัล 0V ที่เชื่อมต่อกับระบบ GND
ระดับแรงดันไบแอส 8 V0 สำหรับการขับ LCD
9 XV0 แรงดันใช้งานเชิงลบของไดรเวอร์ COM
10 VG VG คือพลังของไดรเวอร์ SEG
| ผลิตภัณฑ์: | โมดูล COG LCD ขนาด 128x64 | ปณิธาน: | กราฟิก 128x64 |
|---|---|---|---|
| ประเภทจอแอลซีดี: | STN, บวก, ส่งผ่าน | สีแบ็คไลท์: | แสงพื้นหลังสีเขียว |
| แรงดันไฟฟ้าที่ใช้งาน: | 2.8 โวลต์ | เลนส์: | 6 นาฬิกา |
| ร่างสลัว.: | 65.0(L) X 38.6(W) X 4.9(T) mm | พื้นที่ดู: | 53.6(L) X 28.0(W) mm |
| วิธีการขับรถ: | 1/64 หน้าที่ 1/7 อคติ | อุณหภูมิในการทำงาน: | -10 °C ถึง +60°C |
| หมายเลขพิน: | 10 พิน | ผู้ควบคุม: | ST7567 หรือเทียบเท่า |
| อินเตอร์เฟซ: | MCU | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
โมดูล COG LCD ขนาด 128x64, กราฟิค LCD การวาด 128x64

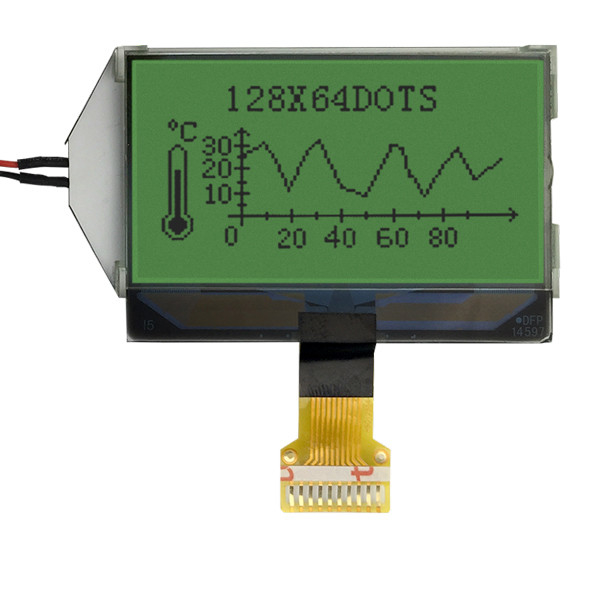

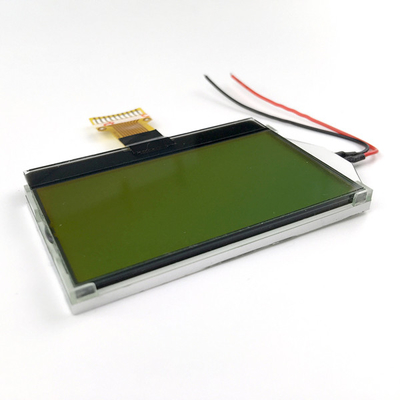

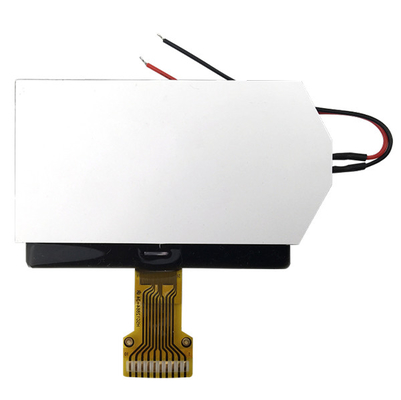

โมดูล COG LCD ขนาด 128x64, กราฟิค LCD ภาพผลิตภัณฑ์จริง 128x64
