รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | VATN ตัวอักษรและตัวเลขขนาด 20x2 LCD | ตัวอักษร / คอลัมน์: | 20 ตัวอักษร x 2 บรรทัด |
|---|---|---|---|
| ประเภท LCD: | VATN, Transmissive, เชิงลบ | สีแบ็คไลท์: | ขาว น้ำเงิน แดง เหลือง เขียว ม่วง และอำพัน |
| แรงดันใช้งาน: | ตัวเลือก 5V, 3V | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| เค้าร่าง สลัว.: | 116.0(L) x 37.0(W) x 11.8(T) mm | พื้นที่รับชม: | 82.6.0(ย) x 18.4(ก) มม. |
| วิธีขับรถ: | รอบการทำงาน 1/16 อคติ 1/5 | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C |
| หมายเลขพิน: | 16 PINS | คอนโทรลเลอร์: | SPLC780D หรือเทียบเท่า |
| อินเตอร์เฟซ: | MPU, 6800 serial, I2C ตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล LCD ตัวอักษรอัลฟ่า,จอแสดงผล LCD 6800 ตัวอักษร,จอ LCD MPU 20x2 |
||
VATN จอแสดงผล LCD ตัวอักษรและตัวเลข 20x2 อักขระ 5V 3V ตัวเลือก MPU 6800 อินเทอร์เฟซแบบอนุกรม SPLD780D
20x2 VATN Alphanumic LCD Display, LCD ตัวอักษร 20x2 Dคำอธิบาย
SF2002YB01VA เป็นจอ LCD ขนาด 20 อักขระ x 2 บรรทัด พร้อมพื้นหลังสีดำและไฟ LED แบ็คไลท์สีแดงVATN LCD รุ่นนี้มีขนาดเค้าร่าง 116 x 37 มม.เรามีอินเทอร์เฟซ 6800, SPI และ I2C เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
จอแสดงผล VATN มีมุมมองที่กว้างและมีอัตราส่วนคอนทราสต์สูง ดังนั้นจึงเหมาะอย่างยิ่งสำหรับการใช้งานหลายประเภท เช่น มิเตอร์ดิจิตอล อุปกรณ์ทางการแพทย์และอุปกรณ์ทางการแพทย์ เครื่องใช้ในบ้าน เครื่องเสียง เครื่องชงกาแฟ เตาไมโครเวฟ แผงหน้าปัดรถยนต์ และเครื่องเสียงรถยนต์ เป็นต้น .
VATN LCD มีมุมมองที่กว้างและคอนทราสต์สูงด้านล่างนี้คือข้อดีที่สำคัญของการแสดงผล VATN:
อัตราคอนทราสต์สูงมาก: สูงสุด 120:1
มุมมองภาพกว้าง: ประมาณ 170(H) 110(V)
โหมด: โหมดเนกาทีฟเท่านั้น
มีไฟด้านหลัง: ขาว/เขียว/เหลือง-เขียว/แดง/น้ำเงิน
ความสว่างของไฟแบ็คไลท์สูง
หมึกไหมสี่สีของการออกแบบที่กำหนดเองไม่จำเป็น
เปลี่ยนได้สำหรับ DFSTN และ Black Mask
สี : จอ LCD สีแดง, จอ LCD สีเขียว, จอ LCD สีน้ำเงิน, จอ LCD สีเหลือง, จอ LCD สีขาว, จอ LCD สีอำพัน
รูปแบบการแสดงผล: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 เป็นต้น
SF2002YB01VA คำจำกัดความของพิน:
1 VSS, กราวด์ไฟฟ้า, ( 0V )
2 VDD, พาวเวอร์ซัพพลายสำหรับลอจิก (5V)
3 VO ปรับคอนทราสต์
4 RS เลือกข้อมูล/คำสั่ง
5 R/W, อ่าน/เขียน Select
6 E เปิดใช้งานสัญญาณ
7~14 บัสข้อมูล
15 LED A, แหล่งจ่ายไฟสำหรับแบ็คไลท์ LED + (5V)
16 LED K, แหล่งจ่ายไฟสำหรับแบ็คไลท์ LED - (0V)
| ผลิตภัณฑ์: | VATN ตัวอักษรและตัวเลขขนาด 20x2 LCD | ตัวอักษร / คอลัมน์: | 20 ตัวอักษร X 2 เส้น |
|---|---|---|---|
| ประเภทจอแอลซีดี: | VATN, Transmissive, เชิงลบ | สีแบ็คไลท์: | ขาว น้ำเงิน แดง เหลือง เขียว ม่วง และอำพัน |
| แรงดันไฟฟ้าที่ใช้งาน: | ตัวเลือก 5V, 3V | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| ร่างสลัว.: | 116.0(L) X 37.0(W) X 11.8(T) มม. | พื้นที่ดู: | 82.6.0(L) X 18.4(W) มม. |
| วิธีการขับรถ: | รอบการทำงาน 1/16, 1/5 อคติ | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C |
| หมายเลขพิน: | 16 พิน | ผู้ควบคุม: | SPLC780D หรือเทียบเท่า |
| อินเตอร์เฟซ: | MPU, 6800 Serial, I2C ตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คุณสมบัติของจอแสดงผล LCD ของ VATN มีความคมชัดสูง มุมมองกว้าง ความสว่างสูงVA Display สามารถแทนที่ Black Mask และ DFSTN ( Double Film Conpensative STN )เหมาะสำหรับควบคุมความปลอดภัย สินค้าขาว เครื่องเสียง อุปกรณ์การแพทย์ POS แอปพลิเคชั่นแผงหน้าปัดVATN Display เป็นอีกทางเลือกหนึ่งสำหรับจอภาพ LCD แบบตัวอักษรและตัวเลขจอแสดงผล VATN ของ SAEF, โมดูลแสดงผล LCD แบบตัวอักษรและตัวเลขมีให้เลือกในขนาด 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD พร้อมตัวเลือกแสงไฟในสีขาว, สีฟ้า, สีเหลือง, สีแดง, สีเขียว, สีม่วงและสีเหลืองอำพัน
20x2 VATN Alphanumic LCD Display, LCD ตัวอักษร 20x2 Drawing

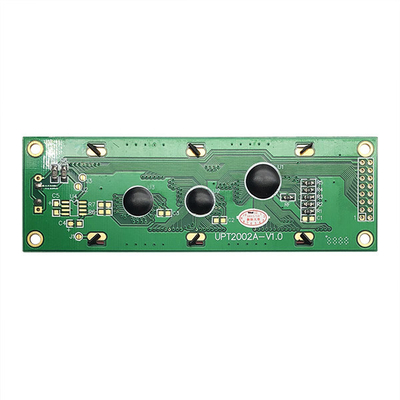

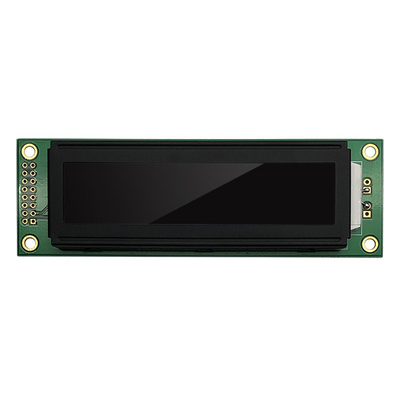

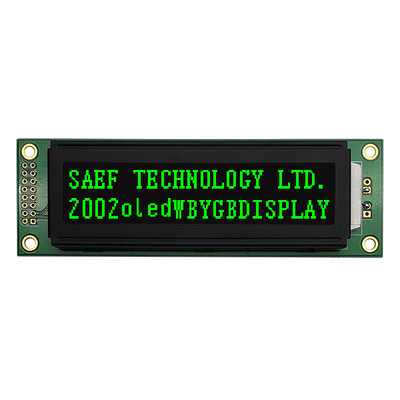

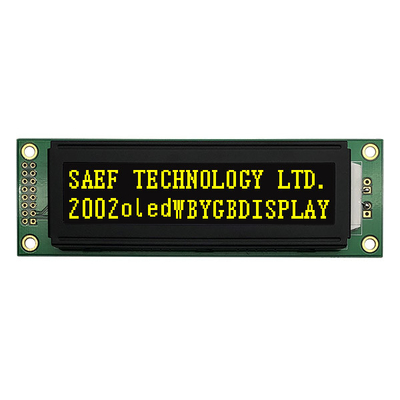

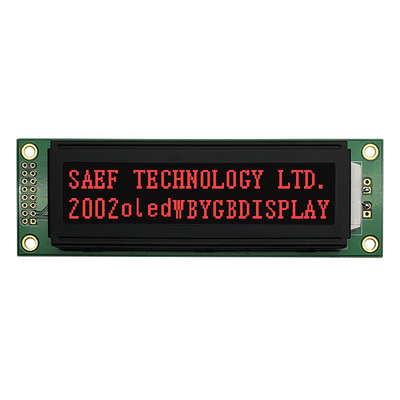

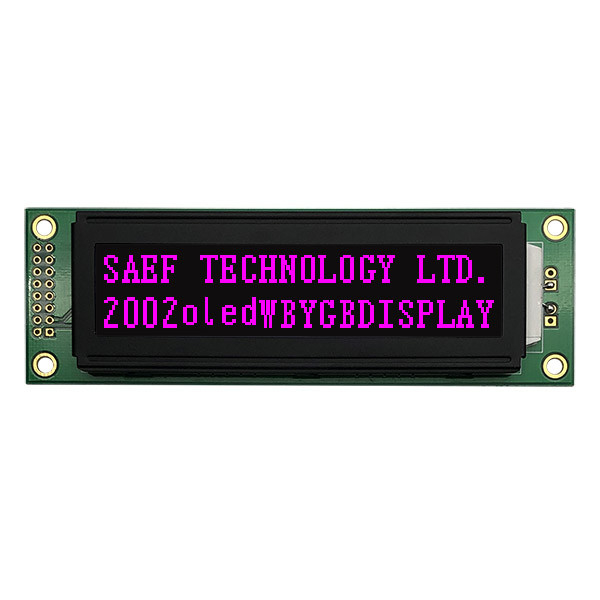

20x2 VATN Alphanumic LCD Display, Character LCD 20x2 Real Product Image
โรงงานและสิ่งอำนวยความสะดวก
ติดต่อ
สนใจสอบถามได้ทาง ck@saef.com.cn
คำค้นหา: LCD 20x2, LCD ตัวเลขและตัวเลข 20x2, LCD 20x2, อักขระ 20x2, LCD ตัวอักษร 20x2, LCD ตัวเลขและตัวเลข 2002, COB 20x2 LCM, 2002 COB LCD,VATN 20x2, จอ LCD ตัวเลขและตัวอักษร 20x2, จอ LCD ขนาด 20x2 , LCD VATN 20x2
