รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอแสดงผลกราฟิก LCD 240x128 | การแก้ไข: | 240x128 จุด |
|---|---|---|---|
| ประเภทจอแอลซีดี: | FSTN, สะดวก, ทรานฟเลคทีฟ | เลนส์: | 06:00 น |
| ภาพลักษณะ ดิม: | 66.0 ((L) x 44.3 ((W) x 5.1 ((T) มม | พื้นที่ดู: | 61.0(L) x 33.8 ((W) มม. |
| จุดสนาม: | 0.21 x 0.21 มม | วิธีการขับขี่: | 1/128 รอบการทำงาน, 1/12 อคติ |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | หมายเลขพิน: | 30 พิน (สามารถปรับแต่งได้) |
| อินเตอร์เฟซ: | MCU (สามารถปรับเปลี่ยน) | วี.ดี.ดี: | 3V |
| ตัวเชื่อมต่อ: | การเสียบ (ปรับแต่งได้) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD กราฟิกขาวดำ 240x128,จอ LCD กราฟิกขาวดำ MCU,8 บิต 240x128 จอ LCD |
||
จอจอ LCD กราฟิก 240x128 จุด ความละเอียด FSTN สิทธิบวก UC1638C 8 บิต MCU อินเตอร์เฟซด้วยไฟหลัง LED ขาว 3V
240x128 โมดูลจีซีดี
SF-240128-004A เป็นโมดูลจอจอ LCD กราฟฟิกแบบ 240x128 COG มีขนาด 66.0 x 44.3 x 5.1 mm และพื้นที่ชม 61 x 33.8 mmรองรับอินเตอร์เฟซ 6800 (แบบตั้งค่า); ตัวเลือกอื่น ๆ ที่มีให้บริการสําหรับอินเตอร์เฟซคือ 8080, SPI 3 เส้น / 4 เส้น ความดันทางตรรกะของโมดูล LCD นี้อยู่ระหว่าง 3V-3.6V; ค่าปกติคือ 3V โมดูลทํางานภายในอุณหภูมิจาก -20 °C ถึง + 70 °C.ระยะอุณหภูมิในการเก็บรักษาคือ -30 °C ถึง + 80 °C
| สินค้า: | ภาพจอ LCD ขนาด 240x128 | การแก้ไข: | 240x128 จุด |
|---|---|---|---|
| ประเภท LCD: | FSTN, สะดวก, ทรานฟเลคทีฟ | ออตติกส์: | 6เวลา 13: 00 น |
| รูปแบบ Dim: | 66.0(L) X 44.3 ((W) X 5.1 ((T) มม | พื้นที่ชม: | 61.0(L) X 33.8 ((W) มม. |
| ดอทปิช: | 0.21 X 0.21 มิลลิเมตร | วิธีการขับรถ: | การ สร้าง ความ สนุกสนาน ที่ มี ความ สําคัญ 1/12 |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | เลขปิน: | 30 ปิน (สามารถปรับแต่งได้) |
| อินเตอร์เฟซ: | MCU (สามารถปรับเปลี่ยน) | VDD: | 3V |
| เครื่องเชื่อม | การติดต่อ (สามารถปรับแต่งได้) | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
SAEF Technology เป็นผู้ผลิตจอแลกราฟิกและจอ LCD แบบมืออาชีพ จอจอ LCD ของ SAEF (จอกระจกเหลว) มีให้เลือกในรูปแบบเมทริกซ์จุดของความละเอียดกราฟิกรวมถึง 96x16,ขนาดประกอบด้วย 2 "LCD, 2.5"LCD, 3"LCD, 3.2"LCD, 4"LCD และอื่นๆSAEF โมดูลจอ LCD กราฟฟิครวมตัวเลือกที่แตกต่างกันของ polarizer ในไฟหลัง LED ของเรามีให้เลือกในสีต่างๆ รวมถึงสีเหลือง/สีเขียว, ขาว, น้ําเงิน, แดง, แอมเบอร์ และ RGB
เรามีจอจอแกรฟิก LCD ที่หลากหลายแบบ มีการผสมผสานแสงเบื้องหลังกับจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจแผนภาพ LCD ของ SAEF สามารถใช้ได้บนเครื่องมือและอุปกรณ์เครื่องจักรอุตสาหกรรม รวมถึงอุปกรณ์ไฟฟ้าในบ้าน, อิเล็กทรอนิกส์ผู้บริโภครวมถึงสินค้าสีขาว, ระบบ POS, แอพลิเคชั่นในบ้าน, เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง / ภาพและอุปกรณ์การแพทย์
240x128 กราฟฟิก LCD โมดูล
การนิยาม Pin:
Pin1-Pin8, DB7~DB0
ปิน 9 RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
ปิน 13, WR1
Pin14, BM1
Pin15, BM0
ปิน 16 บัตรประจําตัว
ปิน 17 โพร์-ดิส
ปิน 18 วีเอสเอส
ปิน 19 วีดีดี
ปิน 20 TST4
พิน 21 วีแอลซีดี
พิน 22 วีเอ0
พิน 23 วีเอ 1
ปิน 24, VA1+
Pin25 VA0+
พิน 26 วีบี0
พิน 27 วีบี 1
พิน 28 วีบี 1+
ปิน 29 วีบี0+
Pin30, NC

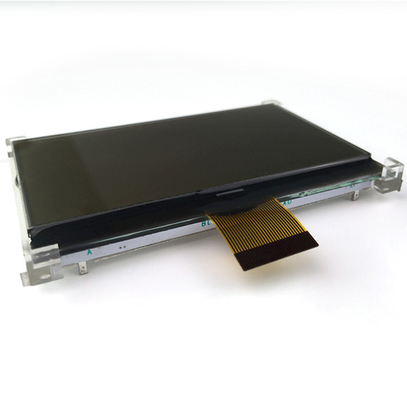

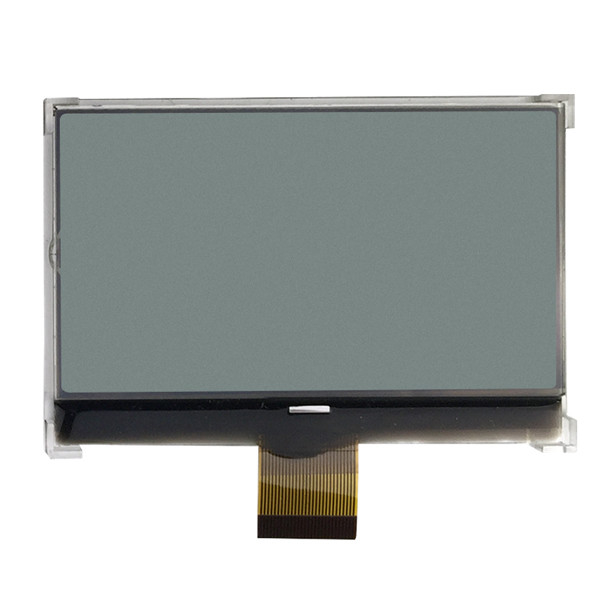

240x128 โมดูลจีซีดีกราฟิก ภาพสินค้าจริง
