รายละเอียดสินค้า:
|
สินค้า: | 4.3 นิ้ว IPS TFT LCD | การแก้ไข: | 480x800 พิกเซล |
---|---|---|---|
ดูทิศทาง: | มุมมองทั้งหมด (IPS) | หน้าจอสัมผัส: | พร้อมจอสัมผัสแบบต้านทาน (ไม่จําเป็น) |
อินเตอร์เฟซ: | อินเตอร์เฟซ MIPI (สามารถปรับเปลี่ยนได้) | หมายเลขพิน: | 45 ปิน (สามารถปรับแต่งได้) |
การเชื่อมต่อ: | การเสียบ (ปรับแต่งได้) | ความส่องสว่างของพื้นผิว: | 200 cd/m2 ( ปรับแต่งได้ ) |
อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
เน้น: | Mipi 4.3 นิ้วจอแสดงผล TFT LCD,4.3 นิ้ว TFT LCD Display 45 พิน,4.3 นิ้ว TFT Display 480x800 |
4.3 นิ้ว 480x800 IPS TFT Display Screen HX8369-A01 มิพี อินเตอร์เฟซ 45 พิน พร้อมปานล์สัมผัสแบบต้านทาน
4.3 นิ้ว MIPI TFT Screen 480x800 IPS LCD Display คําอธิบายสินค้า
SAEF TECHNOLOGY SF-TC430S-8671A-T เป็นจอ TFT-LCD ขนาด 4.3 นิ้ว พร้อมความละเอียด 480x800 (480 ตารางพิกเซลแนวราบ x 800 ตารางพิกเซลแนวตั้ง) ความกระหน่ําไฟ (VCC) ของจอจอจอจอจอจอจอจอจอ6V ถึง 3.3V, ความแรงดันเฉพาะอย่างยิ่งคือ 2.8V. และรองรับการติดต่อ MIPI. มันสามารถใช้ในระบบจําแนก, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม,อุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี.
SF-TC430S-8671A-T เป็น TFT ประเภท IPS-LCD ที่มีความสว่าง 200 cd/m2 (มูลค่าทั่วไป) สําหรับการใช้งานที่ต้องการแสงเบื้องหลังที่สว่างมากขึ้น, โปรดติดต่อกับทางขายของเราความสว่างของพื้นผิวสามารถปรับแต่งได้เป็น 1000 cd/m2.
SF-TC430S-8671A-T สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
สินค้า: | 4.3 นิ้ว IPS TFT LCD | การแก้ไข: | 480x800 พิกเซล |
---|---|---|---|
ทิศทางการดู: | มุมมองทั้งหมด (IPS) | หน้าจอสัมผัส: | ด้วยจอสัมผัสแบบต้านทาน (ไม่จําเป็น) |
อินเตอร์เฟซ: | อินเตอร์เฟซ MIPI (สามารถปรับแต่งได้) | หมายเลขปิน: | 45 ปิน (สามารถปรับแต่ง) |
การเชื่อมต่อ: | การติดต่อ (สามารถปรับแต่งได้) | ความสว่างของพื้นผิว: | 200 Cd/m2 (สามารถปรับเปลี่ยนได้) |
ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
4หน้าจอ MIPI TFT ขนาด.3 นิ้ว480x800ภาพวาดสินค้าจอ LCD IPS
ไม่ | PIN NAME | I/O | คําอธิบาย |
1 | GND | ฉัน | ดิน |
2 | CN | I/O | สัญญาณเวลา DSI-CLK |
3 | CP | I/O | สัญญาณ DSI-CLK+นาฬิกา |
4 | GND | ฉัน | ดิน |
5 | D0N | I/O | สัญญาณนาฬิกา DSI-D0 |
6 | D0P | I/O | สัญญาณ DSI-D0+นาฬิกา |
7 | GND | ฉัน | ดิน |
8 | D1P | I/O | สัญญาณ DSI-D1+นาฬิกา |
9 | D1N | I/O | สัญญาณนาฬิกา DSI-D1 |
10 | GND | ฉัน | ดิน |
11 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
12 | TE | ฉัน | ผลลัพธ์การฉีกขาด |
13 | VCI | ฉัน | พลังงานไฟฟ้า 2.8V |
14 | IOVCC | ฉัน | พลังงาน 1.8V-2.8V |
15 | GND | ฉัน | ดิน |
16 | A | O | LED + |
17 | K | O | LED |
18 | GND | ฉัน | ดิน |
19 | YU | ฉัน | ปินพานิลสัมผัส |
20 | XL | ฉัน | ปินพานิลสัมผัส |
21 | YD | ฉัน | ปินพานิลสัมผัส |
22 | XR | ฉัน | ปินพานิลสัมผัส |
23 | GND | ฉัน | ดิน |
24-51 | NC | ฉัน | รางวัล |
รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | รางวัล |
กระแสไฟฟ้า | IDD | รางวัล | รางวัล | 5 | mA | VDD = 2.8V, Ta = 25 °C |
ความดันการเข้า | HIV | 0.8VDD | รางวัล | VDD | V | รางวัล |
VIL | 0 | รางวัล | 0.2VDD | V | ||
กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | รางวัล | 1.0 | mA | VIN=VDD หรือ VSS |
รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
สภาพ |
หมายเหตุ |
โลเตชั่นไฟฟ้า | Vf | รางวัล | 25.6 | รางวัล | V | If=20 mA | รางวัล |
กระแสไฟฟ้า | ถ้า | รางวัล | 20 | รางวัล | mA | รางวัล | รางวัล |
ความดันกลับ | Vr | รางวัล | รางวัล | 5 | V | รางวัล | |
การสูญเสียพลังงาน | Pd | รางวัล | รางวัล | รางวัล | mW | รางวัล | |
ความเข้มแสงสําหรับ LCM |
รางวัล |
รางวัล | 200 | รางวัล | Cd/m2 | If=20mA | รางวัล |
ความเหมือนกันสําหรับ LCM | รางวัล | 80 | รางวัล | รางวัล | % | If=20 mA | รางวัล |
ระยะเวลาใช้งาน LED | นาที | 50000 | รางวัล | รางวัล | ชั่วโมง | รางวัล | รางวัล |
สีไฟหลัง | สีขาว |

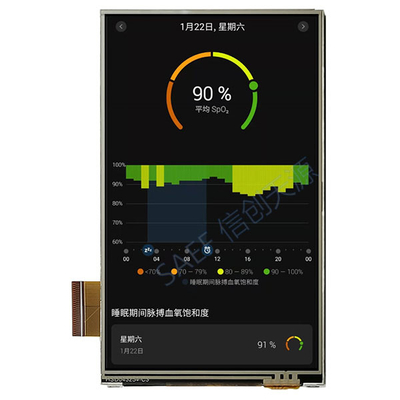

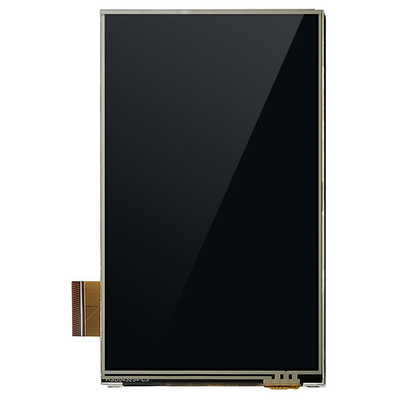

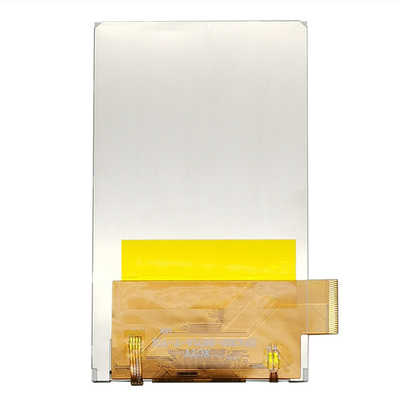

4หน้าจอ MIPI TFT ขนาด.3 นิ้ว480x800IPS LCD Display ภาพสินค้าจริง
โรงงานและใบรับรอง
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนในระดับโลก SAEF ให้บริการภัณฑ์หลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "รอบ 22 นิ้วกลม 1.28 นิ้ว10.44 นิ้ว 1.54 นิ้ว 177, 2", 2.1" รอบ, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 นิ้ว, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" และ 28" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) เป็นต้น มีมากกว่า 300 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้นอกจากนี้, เกือบแต่ละรายการที่ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
คําค้นหา: tft 4.3" tft lcd, 4.3" tft lcd, 4.3 นิ้ว tft lcd, tft lcd 4.3, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft lcd display, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen,หน้าจอ LCD ขนาด 4.3 นิ้ว 480x800 IPS TFT, 4.3 นิ้ว IPS, 4.3 นิ้ว 800x480, 4.3 นิ้ว MIPI LCD
