รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอสัมผัส TFT LCD 4 นิ้ว | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 480x800 | ดูทิศทาง: | มุมมองเต็ม IPS |
| ไอซีไดร์เวอร์: | ILI9806E | หมายเลขพิน: | 51 ปิน |
| การเชื่อมต่อ: | กำลังเสียบปลั๊ก | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (นิต) |
| อินเตอร์เฟซ: | RGB | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | โมดูล TFT LCD ขนาด 4 นิ้ว 480x800 โมดูล RGB 4 นิ้ว TFT LCD โมดูลหน้าจอสัมผัส IPS,RGB 4 Inch TFT LCD Module,IPS touchscreen display module |
||
โมดูล TFT LCD ขนาด 4 นิ้ว 480x800 IPS มุมชมเต็มด้วยอินเตอร์เฟซ RGB และ RTP Touch
Saef Tech SF-TC397H-8774A-T เป็นจอ LCD แบบ TFT แบบ IPS ขนาดแนวนอน 3.97 ′′ (4.0 ′′) มีความละเอียด 480x800 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 3.97 ′′ ((4.0 ′′ ′′)
2ความละเอียด: 480x800
3มุมมอง: มุมมองอิสระ
4- ขนาดเส้นทาง: 57.14*96.85*3 มิลลิเมตร
5. LCD Driver IC: ILI9806E
6ประเภทอินเตอร์เฟซ LCD: RGB
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผ่นสัมผัส: หน้าจอสัมผัสแบบต้านทาน
ลักษณะสินค้า:
1. SF-TC397H-8774A-T เป็นโมดูล TFT LCD มีขนาดเส้นแยก 3.97 ′′ ((4.0 ′′) ขนาด 480x800, จอ LCD TFT สีเต็มพร้อมจอสัมผัสแบบ Resistive (RTP).
2. โมดูลนี้รองรับอินเตอร์เฟซ RGB. SF-TC397H-8774A-T มีขนาดโมดูล 57.14*96.85 มม และขนาดพื้นที่ Active 51.84 x 86.40 มม
3. SF-TC397H-8774A-T มีการบูรณาการกับตัวควบคุม ILI9806E บนโมดูล และความดันไฟฟ้าที่ใช้ในระบบโลจิกของมันจะอยู่ในช่วง 2.6V ถึง 3.3V
4สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
5. SF-TC397H-8774A-T เป็นโมดูล LCD รูปแบบโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการโครงการ
6. SF-TC397H-8774A-T FPC สามารถปรับแต่งได้ และเป็นตัวเลือกด้วยหรือไม่มีจอสัมผัสแบบต้านทาน (RTP)
ข้อดีของสินค้า
1. IPS full viewing angle ((80/80/80/80). มุมมองที่ดีมาก เหมาะสําหรับการใช้งานที่แตกต่างกัน ไม่ว่าจะเป็นการวางบน, หรือบนโต๊ะ, หรือใช้มือ, เป็นต้น
2. การแสดงผลดีเยี่ยมของสีเบื้องหลัง, ความสว่าง, มุมการดู, และความเข้มข้น, เป็นต้น
3อุณหภูมิที่กว้างขวางสูงสุด -20 °C ถึง +70 °C สําหรับการใช้งานอุตสาหกรรม
4. มีความยืดหยุ่นในการมีกับหรือไม่มีจอสัมผัสแบบต้านทาน. เราสามารถสนับสนุนการออกแบบ CTP ((จอสัมผัสแบบจุ) ที่กําหนดเองสําหรับลูกค้าเช่นกัน. FPC สามารถปรับแต่งได้เช่นกัน
5การแก้ไขราคาถูกในหมู่ชนิดเดียวกันในอุตสาหกรรม LCD
6การติดตั้งและดูแลง่าย
บริการลูกค้า
1ก่อนที่จะเซ็นสัญญาอย่างเป็นทางการกับลูกค้าของเรา เราจะช่วยวิเคราะห์และให้คําตอบทางมืออาชีพ
2การสอบถามของคุณที่เกี่ยวข้องกับผลิตภัณฑ์หรือราคาของเราจะตอบใน 24 ชั่วโมง
3. ติดต่อให้ข้อมูลเกี่ยวกับกระบวนการผลิตของลูกค้าของเรา และช่วยจัดการตรวจคุณภาพในโรงงาน หากจําเป็น
4. การรับประกัน 1 ปีสําหรับจอ LCD ของเราหลังจากการจัดส่ง. ความบกพร่องทั้งหมดสามารถถูกคืนและเปลี่ยนภายในระยะเวลาการรับประกัน
5ผู้ซื้อสามารถส่งเทคนิคไปที่โรงงานของเรา เพื่อการฝึกฟรี ก่อนการจัดส่ง
6เรามุ่งเน้นการสร้างคุณค่าให้กับลูกค้า สําหรับการสนับสนุนทางเทคนิคหรือทางการค้าที่จําเป็น เราจะจัดการประชุมทางสาย, บริการทางเทคนิคออนไลน์,เป็นต้น เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า.
FAQ
1ผมสั่งได้ไง
กรุณาบอกรายละเอียดของความต้องการของคุณให้ชัดเจนที่สุดเท่าที่เป็นไปได้ เพื่อให้เราสามารถส่งข้อเสนอให้คุณได้ในครั้งแรก
สําหรับการออกแบบหรือการหารือต่อไป, ดีกว่าที่จะติดต่อเราโดยอีเมล / โทรศัพท์สําหรับข้อเสนอแก้ไข LCD ที่ชัดเจนและแม่นยําสําหรับคุณ .
2เราแสดงอะไรให้?
เรามีโมดูลจอ LCD สี TFT โมโนครอม โมดูล LCD โมดูล OLED โมดูล LCD พร้อมกรอบดิจิตอล แท็บเล็ต Android เป็นต้นการใช้งานในอุตสาหกรรมและการค้า.
เรายังสนับสนุนการแก้ไขแบบมาตรฐาน และการแก้ไขการออกแบบตามความต้องการ
เรามีสินค้าที่พร้อมใช้งานและดีไซน์ใน เพื่อให้ลูกค้าได้ใช้บริการแบบเดียว
3แล้วประกันล่ะ
เรามีการรับประกัน 1 ปี ความบกพร่องทั้งหมดสามารถคืนและเปลี่ยนได้
4สินค้าจะจัดส่งยังไง
เรายอมรับ EXW, FOB, FCA ฯลฯ คุณสามารถเลือกหนึ่งที่สะดวกที่สุดหรือประหยัดสําหรับคุณ
| สินค้า: | หน้าจอสัมผัส LCD TFT 4 นิ้ว | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 480x800 | ทิศทางการดู: | IPS มุมมองเต็ม |
| ไดรเวอร์ IC: | ILI9806E | หมายเลขปิน: | 51 ปิน |
| การเชื่อมต่อ: | การติดต่อ | ความสว่างของพื้นผิว: | 300 Cd/m2 (นิท) |
| อินเตอร์เฟซ: | RGB | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
3.97 นิ้ว ((4 นิ้ว) TFT ทัช LCDหน้าจอการวาด
การนิยาม Pin
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDK | O | แคทโดด LED |
| 2 | LEDA | O | แอนโด LED |
| 3 | YU | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 4 | XL | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 5 | YD | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 6 | XR | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 7 | GND | ฉัน | ดิน |
| 8 | VCI | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 9 | NC | - | เปิด |
| 10 | IOVCC | ฉัน | พลังงานไฟฟ้า 1.8V โวลเตชั่น |
| 11 | TE | ฉัน | ผลลัพธ์การฉีกขาด |
| 12 | SDO | - | SPI Interface Input/output Pin การใช้งานของเครื่องหมาย |
| 13 | SDI | ฉัน | SPI Interface Input/output Pin การใช้งานของเครื่องหมาย |
| 14 | WR/SCL | - | สัญญาณนาฬิกา SPI |
| 15 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 16 | RESX | ฉัน | สัญญาณเข้า LCM Reset |
| 17-40 | DB23-DB0 | I/O | แสดงข้อมูล I/O |
| 41 | ENABLE | ฉัน | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 42 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 43 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 44 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 45 | LEDPWM | ฉัน | ปินนี้เชื่อมต่อกับตัวขับ LED ภายนอก |
| 46 | LWDON | ฉัน | ใช้ในการเปิด / ปิดการควบคุมไฟเบาะหลัง LED ภายนอก |
| 47 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 48 | RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 49 | IM0 | ฉัน | เลือกโหมดอินเตอร์เฟซ |
| 50 | IM1 | ฉัน | เลือกโหมดอินเตอร์เฟซ |
| 51 | GND | ฉัน | ดิน |

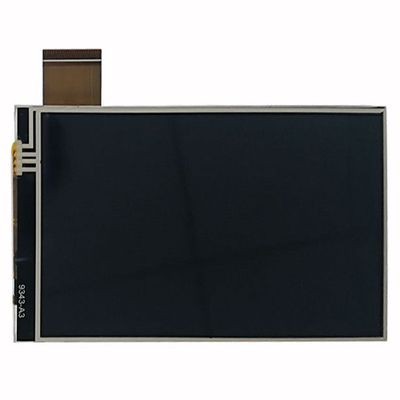

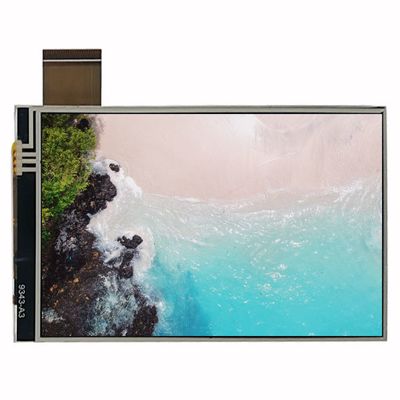

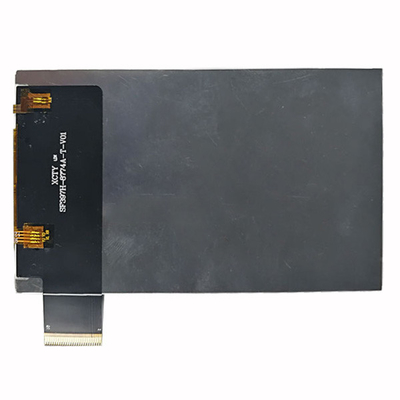

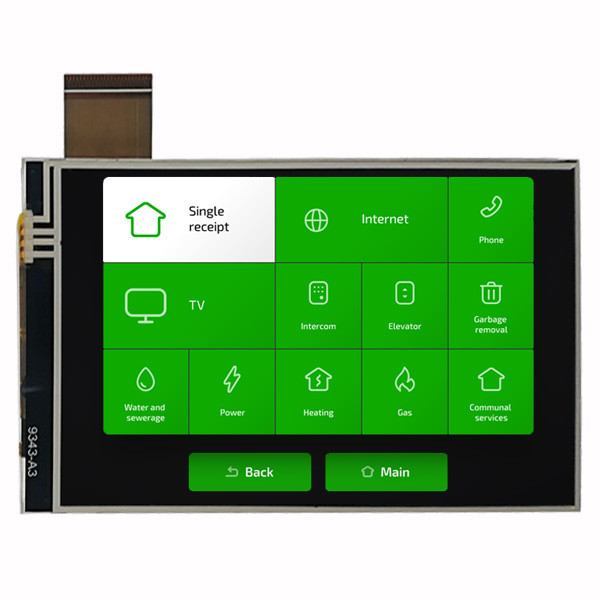

3.97 นิ้ว ((4 นิ้ว) LCDหน้าจอ การแสดงผลิตภัณฑ์จริง
