รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | จอ LCD TFT ขนาด 5.6 นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน (ตัวเลือกที่มี CTP) |
|---|---|---|---|
| ปณิธาน: | 640x480 | ฝาครอบกระจกขนาด: | ODM |
| อินเตอร์เฟซ: | RGB | ความสว่างของพื้นผิว: | 280 cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | พิน: | 40 |
| กำลังดูทิศทาง: | 6 นาฬิกา | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | 40 ขา 5.6 นิ้ว TFT LCD,RGB 5.6 นิ้ว TFT LCD,จอ LCD RGB แบบต้านทาน |
||
จอแสดงผล TFT Lcd อินเทอร์เฟซ RGB ขนาด 5.6 นิ้วจอแสดงผลสี 40 พินพร้อมแผงสัมผัสแบบ Resistive
5.6 นิ้ว TFT RGB Touch Display Moduleคำอธิบาย
SAEF SF-TC560I-9270A-Tเป็นจอแสดงผล TFT-LCD แบบเต็มขนาด 5.6 นิ้ว ความละเอียด 640x480 (อาร์เรย์พิกเซลแนวนอน 640 แนวนอน 480 พิกเซล)รุ่นนี้รองรับอินเทอร์เฟซ RGB;แรงดันไฟจ่าย (VCC) ของแผง LCD ขับเคลื่อนอยู่ที่ 3.0V ถึง 3.6VSAEF SF-TC560I-9270A-T สามารถใช้ในระบบฝังตัว, อัตโนมัติ, GPS, อุปกรณ์ทางการแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการจอแสดงผลแบบ TFT คุณภาพสูงและมีสีสัน
SAEF SF-TC560I-9270A-Tเป็น TFT ชนิด TN-LCD ซึ่งทิศทางผกผันของสเกลสีเทาคือ 6 นาฬิกาด้วยความสว่าง 280 cd/m2 (ค่าปกติ)สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20 ℃ ถึง +70 ℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -30 ℃ ถึง +80 ℃SF-TC560I-9270A-Tเข้ากันได้อย่างสมบูรณ์กับรุ่น InnoluxAT056TN53V.1
| คำสำคัญ: | จอ LCD TFT ขนาด 5.6 นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบ Resistive (ตัวเลือกที่มี CTP ) |
|---|---|---|---|
| ปณิธาน: | 640x480 | ฝาครอบกระจกขนาด: | ODM |
| อินเตอร์เฟซ: | RGB | ความสว่างของพื้นผิว: | 280 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | หมุด: | 40 |
| ดูทิศทาง: | 6 นาฬิกา | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำถามที่พบบ่อย:
ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพยอมรับตัวอย่างผสมของหมายเลขสินค้าที่แตกต่างกัน
ไตรมาสที่ 2แล้วระยะเวลารอคอยล่ะ?
A: สำหรับสินค้านอกชั้นวาง ตัวอย่างในสต็อกทันที1-1.5 สัปดาห์สำหรับการสร้างตัวอย่างใหม่4-6 สัปดาห์สำหรับการผลิตจำนวนมากสำหรับผลิตภัณฑ์ที่ออกแบบภายใน 2-3 วันสำหรับข้อเสนอการวาดเคาน์เตอร์2 สัปดาห์สำหรับการทำตัวอย่างเมื่อได้รับการอนุมัติการวาดภาพ5-6 สัปดาห์สำหรับการทดลองใช้งาน/การผลิตจำนวนมากที่อนุมัติตัวอย่าง
ไตรมาสที่ 3คุณมีขีด จำกัด MOQ สำหรับตัวอย่างและใบสั่งผลิตหรือไม่?
ตอบ: ขั้นต่ำต่ำ3-5 ชิ้นสำหรับการตรวจสอบตัวอย่างสามารถใช้ได้ปริมาณการผลิตขั้นต่ำโดยปกติ 1K/ล็อตเรารองรับจำนวนที่ต่ำกว่า MP MOQ สำหรับคำสั่งซื้อ Trail-run/PP-run
ไตรมาสที่ 4คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTใช้เวลา 5-7 วันในการมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน
Q5.จะสั่งซื้อโมดูล LCD ได้อย่างไร?
ตอบ: ขั้นแรกแจ้งให้เราทราบความต้องการหรือใบสมัครของคุณ
ประการที่สอง เราเสนอราคาตามความต้องการของคุณหรือข้อเสนอแนะของเรา
ลูกค้ารายที่สามยืนยันตัวอย่างและวางเงินมัดจำสำหรับการสั่งซื้ออย่างเป็นทางการ
ประการที่สี่ เราจัดเตรียมการผลิต
Q6.สามารถพิมพ์โลโก้ของฉันบนผลิตภัณฑ์ LCD ได้หรือไม่
ก. ใช่.โปรดแจ้งให้เราทราบอย่างเป็นทางการในขั้นตอนการออกแบบ แล้วเราจะจัดทำตัวอย่างที่มีโลโก้ของคุณสำหรับการทดสอบและการอนุมัติตัวอย่างของคุณเมื่อได้รับการอนุมัติตัวอย่าง การผลิตจำนวนมากจะเป็นไปตามตัวอย่างที่ได้รับอนุมัติ
Q7: คุณมีการรับประกันสินค้าหรือไม่?
ตอบ: ได้ เรารับประกันสินค้า 1 ปี
Q8: วิธีจัดการกับความผิดพลาด?
ตอบ: ประการแรก ผลิตภัณฑ์ของเราผลิตขึ้นในระบบการควบคุมคุณภาพอย่างเข้มงวด และอัตราการชำรุดจะน้อยกว่า 0.2%
ประการที่สอง ในช่วงระยะเวลาการรับประกัน เราจะส่งแอลซีดีใหม่พร้อมคำสั่งซื้อใหม่สำหรับปริมาณเล็กน้อยสำหรับชุดผลิตภัณฑ์ที่มีข้อบกพร่อง เราจะซ่อมแซมและส่งให้คุณอีกครั้ง หรือเราจะหารือเกี่ยวกับวิธีแก้ปัญหารวมถึงการเรียกซ้ำตามสถานการณ์จริง
5.6 นิ้ว TFT RGB Touch Display Moduleการวาดภาพ
| หมายเลข PIN | สัญลักษณ์ | อินพุต/เอาต์พุต | การทำงาน |
| 1 | วี LED | พี | แรงดันไฟฟ้าสำหรับวงจร LED |
| 2 | วี LED | พี | แรงดันไฟฟ้าสำหรับวงจร LED |
| 3 | ADJ | ฉัน | ปรับความสว่าง LED ด้วย PWM PULSE |
| 4 | GLED | พี | พลังงานสำหรับ LED แคโทด |
| 5 | GLED | พี | พลังงานสำหรับ LED แคโทด |
| 6 | VCC | พี | แรงดันไฟฟ้าสำหรับวงจรดิจิตอล |
| 7 | VCC | พี | แรงดันไฟฟ้าสำหรับวงจรดิจิตอล |
| 8 | โหมด | ฉัน | การควบคุมโหมด DE หรือ HV |
| 9 | DE | ฉัน | เปิดใช้งานข้อมูล |
| 10 | VS | ฉัน | อินพุตสัญญาณ VSYNC |
| 11 | HS | ฉัน | อินพุตสัญญาณ HSYNC |
| 12 | GND | พี | เพาเวอร์กราวด์ |
| 13 | B5 | ฉัน | อินพุตข้อมูลสีน้ำเงิน (MSB) |
| 14 | B4 | ฉัน | อินพุตข้อมูลสีน้ำเงิน |
| 15 | B3 | ฉัน | อินพุตข้อมูลสีน้ำเงิน |
| 16 | GND | พี | เพาเวอร์กราวด์ |
| 17 | B2 | ฉัน | อินพุตข้อมูลสีน้ำเงิน |
| 18 | B1 | ฉัน | อินพุตข้อมูลสีน้ำเงิน |
| 19 | B0 | ฉัน | อินพุตข้อมูลสีน้ำเงิน (LSB) |
| 20 | GND | พี | เพาเวอร์กราวด์ |
| 21 | G5 | ฉัน | ป้อนข้อมูลสีเขียว (MSB) |
| 22 | G4 | ฉัน | ป้อนข้อมูลสีเขียว |
| 23 | G3 | ฉัน | ป้อนข้อมูลสีเขียว |
| 24 | GND | พี | เพาเวอร์กราวด์ |
| 25 | G2 | ฉัน | ป้อนข้อมูลสีเขียว |
| 26 | G1 | ฉัน | ป้อนข้อมูลสีเขียว |
| 27 | G0 | ฉัน | ป้อนข้อมูลสีเขียว (LSB) |
| 28 | GND | พี | เพาเวอร์กราวด์ |
| 29 | R5 | ฉัน | อินพุตข้อมูลสีแดง (MSB) |
| 30 | R4 | ฉัน | อินพุตข้อมูลสีแดง |
| 31 | R3 | ฉัน | อินพุตข้อมูลสีแดง |
| 32 | GND | พี | เพาเวอร์กราวด์ |
| 33 | R2 | ฉัน | อินพุตข้อมูลสีแดง |
| 34 | R1 | ฉัน | อินพุตข้อมูลสีแดง |
| 35 | R0 | ฉัน | อินพุตข้อมูลสีแดง (LSB) |
| 36 | GND | พี | เพาเวอร์กราวด์ |
| 37 | DCLK | ฉัน | นาฬิกาข้อมูล |
| 38 | GND | พี | เพาเวอร์กราวด์ |
| 39 | ซ้าย/ขวา | ฉัน | เลือกทิศทางการสแกนจากซ้ายไปขวา |
| 40 | U/D | ฉัน | เลือกทิศทางการสแกนขึ้นหรือลง |

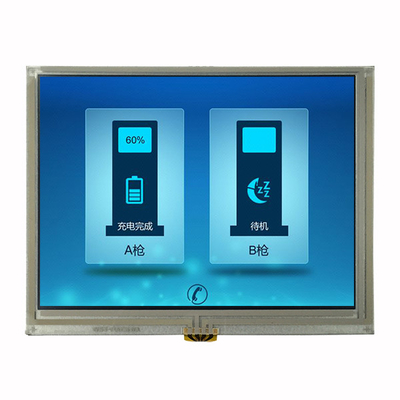

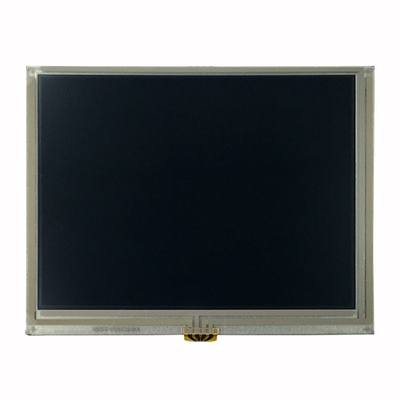

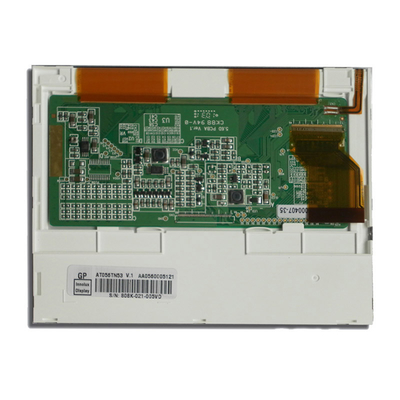

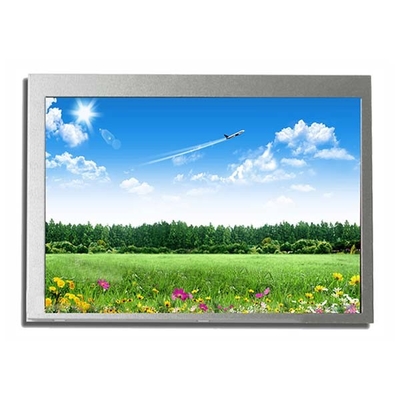

5.6 นิ้ว TFT RGB Touch Display Moduleภาพสินค้าจริง
