รายละเอียดสินค้า:
|
| คําสําคัญ: | โมดูลจอสัมผัส 7 นิ้ว TFT | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: | 800*480 | ครอบแก้ว: | โอเอ็มเอ็ม |
| อินเตอร์เฟซ: | RGB | ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | หมุด: | 40 |
| บอร์ดควบคุม: | ด้วย | ดูทิศทาง: | 6 นาฬิกา |
| เน้น: | จอแสดงผล TFT อุตสาหกรรมขนาด 7 นิ้ว,จอแสดงผล TFT อุตสาหกรรม RGB,หน้าจอสัมผัส 800x480 |
||
หน้าจอสัมผัส 7 นิ้ว 40 ปิน 800x480 TFT Display อินเตอร์เฟซ RGB กับ RTP การนําเสนอสินค้า
SF-TC700I-9239D-Tเป็น TFT-LCD ขนาด 7 นิ้ว พร้อมโหลดจอสัมผัส RTP ผลิตจากความละเอียด WVGA 800x480 จุด โหลดจอสัมผัส LCD ขนาด 7 นิ้วนี้สามารถควบคุมได้ง่ายโดย MCU เช่น 8051, PIC, AVR,ARDUINO และ ARMสามารถใช้ได้ในระบบจํากัด, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT แสดงในคุณภาพสูงและภาพสี
SF-TC700I-9239D-Tโมดูลสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
SF-TC700I-9239D-T เป็นที่เข้ากันได้อย่างเต็มที่กับ Innolux แบบ AT070TN83
| คําสําคัญ: | โมดูลจอสัมผัส 7 นิ้ว TFT | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: | 800*480 | ขนาดกระจกปก: | ODM |
| อินเตอร์เฟซ: | RGB | ความสว่างของพื้นผิว: | 280 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | ปิ้น: | 40 |
| บอร์ดควบคุม: | กับ | ทิศทางการดู: | เวลา 6 โมง |
โมดูลจอสัมผัสแบบต้านทาน RGB TFT ขนาด 7 นิ้วการวาด
การนิยาม Pin
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | VLED | P | พลังงานไฟฟ้าสําหรับ LED Driver |
| 2 | VLED | P | พลังงานไฟฟ้าสําหรับ LED Driver |
| 3 | ADJ | ฉัน | ปรับความสว่าง LED ด้วย PWM Pulse |
| 4 | GLED | P | แผ่นดินสําหรับวงจร LED |
| 5 | GLED | P | แผ่นดินสําหรับวงจร LED |
| 6 | VCC | P | พลังงานพลังงานสําหรับวงจรดิจิตอล |
| 7 | VCC | P | พลังงานพลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | ฉัน | การควบคุมระบบ DE หรือ HV |
| 9 | DE | ฉัน | เปิดข้อมูล |
| 10 | VS | ฉัน | การเข้าสัญญาณ Vsync |
| 11 | HS | ฉัน | การเข้าสัญญาณ Hsync |
| 12 | GND | P | แผ่นดินพลังงาน |
| 13 | B5 | ฉัน | การใส่ข้อมูลสีฟ้า (MSB) |
| 14 | B4 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 15 | B3 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 16 | GND | P | แผ่นดินพลังงาน |
| 17 | B2 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 18 | B1 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 19 | B0 | ฉัน | การใส่ข้อมูลสีฟ้า (LSB) |
| 20 | GND | P | แผ่นดินพลังงาน |
| 21 | G5 | ฉัน | การใส่ข้อมูลสีเขียว (MSB) |
| 22 | G4 | ฉัน | การใส่ข้อมูลสีเขียว |
| 23 | G3 | ฉัน | การใส่ข้อมูลสีเขียว |
| 24 | GND | P | แผ่นดินพลังงาน |
| 25 | G2 | ฉัน | การใส่ข้อมูลสีเขียว |
| 26 | G1 | ฉัน | การใส่ข้อมูลสีเขียว |
| 27 | G0 | ฉัน | การใส่ข้อมูลสีเขียว (LSB) |
| 28 | GND | P | แผ่นดินพลังงาน |
| 29 | R5 | ฉัน | การใส่ข้อมูลสีแดง (MSB) |
| 30 | R4 | ฉัน | การใส่ข้อมูลสีแดง |
| 31 | R3 | ฉัน | การใส่ข้อมูลสีแดง |
| 32 | GND | P | แผ่นดินพลังงาน |
| 33 | R2 | ฉัน | การใส่ข้อมูลสีแดง |
| 34 | R1 | ฉัน | การใส่ข้อมูลสีแดง |
| 35 | R0 | ฉัน | การใส่ข้อมูลสีแดง (LSB) |
| 36 | GND | P | แผ่นดินพลังงาน |
| 37 | DCLK | ฉัน | นาฬิกาตัวอย่าง |
| 38 | GND | P | แผ่นดินพลังงาน |
| 39 | L/R | ฉัน | เลือกทิศทางสแกนซ้ายหรือขวา |
| 40 | U/D | ฉัน | เลือกทิศทางสแกนขึ้นหรือลง |
สภาพการทํางานทั่วไป
| รายการ | สัญลักษณ์ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | |||
| ความดันไฟฟ้า | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| การบริโภคปัจจุบัน | ILED | - | 500 | 550 | mA |
| โลจิกการเข้า ความดันสูง | HIV | 0.7VCC | - | VCC | V |
| ความตึงเครียดต่ําในระบบปริมาตรฐานการเข้า | VIL | 0 | - | 0.3VCC | V |
| ระยะเวลาใช้งาน LED | - | 40,000 | - | - | นาที |
รายละเอียดออปติก
| รายการ | สัญลักษณ์ | สภาพ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | ||||
| มุมมอง (CR≥ 10) | θL | Φ=180° ((9 ชั่วโมง) | 60 | 70 | - | ระดับ |
| θR | Φ=0°(3 โมง) | 60 | 70 | - | ||
| θT | Φ=90° (เวลา 12 โมง) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ชั่วโมง) | 60 | 70 | - | ||
| เวลาตอบสนอง | น้ํามัน | ปกติ θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| อัตราความแตกต่าง | CR | 400 | 500 | - | - | |
| สีสี | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| ความสว่าง | L | 250 | 300 | - | cd/m2 | |
| ความเหมือนกันของความสว่าง | YU | 70 | 75 | - | % | |

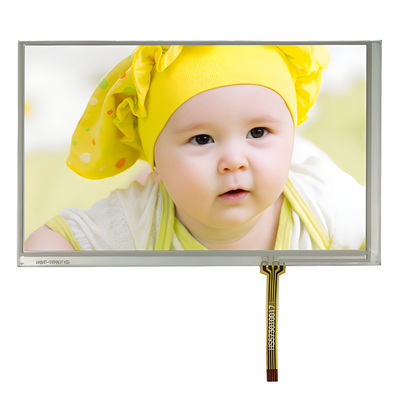

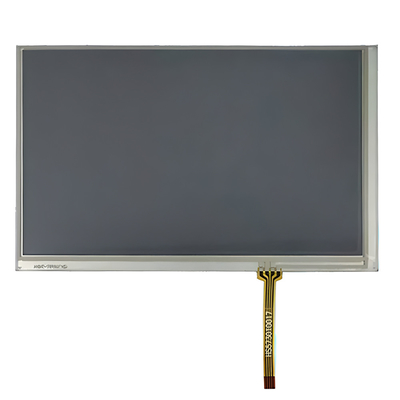

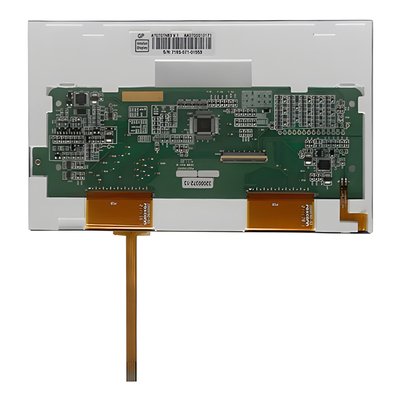

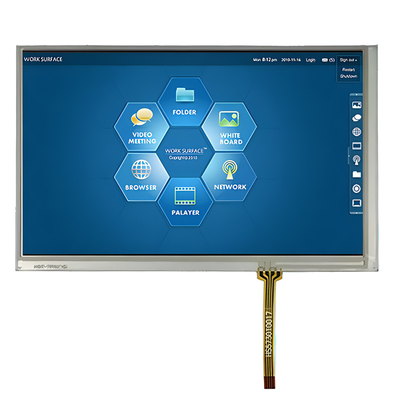

โมดูลจอสัมผัสแบบต้านทาน RGB TFT ขนาด 7 นิ้วภาพสินค้า
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกัน
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
