รายละเอียดสินค้า:
|
| สินค้า: | 3จอ TFT ขนาด 0.5 นิ้ว | การแก้ไข: | 320*240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน (ตัวเลือก CTP) | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| มิติเค้าร่าง: | 63.9 x 76.9 x 4.45 มิลลิเมตร | ดูทิศทาง: | 6:00 น |
| อินเตอร์เฟซ: | RGB | หมายเลขพิน: | 54 พิน |
| การเชื่อมต่อ: | ZIF | ความส่องสว่างของพื้นผิว: | 350 - 700 ซีดี/ตรม.(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | QVGA 3.5 นิ้วจอแสดงผล TFT SAEF,RGB 3.5 นิ้วจอแสดงผล TFT,LED tft lcd 3.5 นิ้ว ISO14000 |
||
** ดาวน์โหลดใบข้อมูล **
SF-TC350M-9268A1-T รายละเอียด.pdf
SF-TC350M-9268A1-N รายละเอียด.pdf
TFT LCD 3.5 นิ้ว QVGA 320x240 HX8238 หน้าจอปรับแสง RGB อินเตอร์เฟซ LED
TFT LCD 3.5 นิ้ว, 3.5 " QVGA TFT รายละเอียด
SF-TC350M-9268A1-Tเป็นจอจอ LCD ขนาด 3.5 นิ้วแบบฉลาดแบบเต็มสี QVGA 320x240 TFTอุปกรณ์รักษาความปลอดภัยและอุปกรณ์มือที่ต้องการการแสดงภาพที่มีคุณภาพสูงและสีสัน. มันรองรับอินเตอร์เฟซ RGB. สําหรับการเชื่อมต่อง่ายกับโฮสต์ของคุณ, FFC / FPC คู่หูหางด้วยซ็อต ZIF ที่หาง่าย
SF-TC350M-9268A1-T เป็นชนิดของ TFT แบบมาตรฐาน LCD 3.5 โมดูลจอรองรับการใช้งานของ WINSTAR 3.5 นิ้ว TFT display WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T มีการออกแบบที่เลือกได้หลายแบบ เนื่องจากสภาพแวดล้อมการใช้งานที่แตกต่างกันพร้อม / ไม่มีจอสัมผัสจุลภาพความสว่างสูงขึ้นถึง 700 นิต
| สินค้า: | 3จอ TFT ขนาด.5 นิ้ว | การแก้ไข: | 320*240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (CTP optional) | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| มิติการออกแบบ: | 63.9 X 76.9 X 4.45 มิลลิเมตร | ทิศทางการดู: | 6:00 |
| อินเตอร์เฟซ: | RGB | หมายเลขปิน: | 54 ปิน |
| การเชื่อมต่อ: | การติดต่อ | ความสว่างของพื้นผิว: | 350 - 700 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
TFT LCD 3.5 นิ้ว 3.5 " QVGA TFT Display Module การวาดภาพ
การนิยาม Pin:
| ปิน NO | สัญลักษณ์ | I/O | คําอธิบาย |
| 1 | LED-K1 | ฉัน | แคทโดด LED |
| 2 | LED-K2 | ฉัน | คาโทด LED เชื่อมต่อกับ LED-K1 |
| 3 | LED-A1 | ฉัน | แอนโด LED |
| 4 | LED-A2 | ฉัน | LED Anode เชื่อมต่อกับ LED-A1 |
| 5 ~ 7 | NC | - | ไม่มีความเชื่อมโยง |
| 8 | /RESET | ฉัน | เปลี่ยน Pin |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | SCL | ฉัน | สัญญาณนาฬิกา SPI |
| 11 | SDI | ฉัน | สปิ อินเตอร์เฟซ อินทุพปิน |
| 12 | B0 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 13 ~ 19 | B1-7 | ฉัน | สัญญาณข้อมูลสีฟ้า |
| 20 | G0 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21 ~ 27 | G1-7 | ฉัน | สัญญาณข้อมูลสีเขียว |
| 28 | R0 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 29 ~ 35 | R1-7 | ฉัน | สัญญาณข้อมูลสีแดง |
| 36 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 37 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 38 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 39 ~ 40 | NC | - | ไม่มีความเชื่อมโยง |
| 41 | VDD | ฉัน | แหล่งพลังงาน +2.8V |
| 42 | VDDIO | ฉัน | 1.8V ~ 2.8V แหล่งพลังงาน |
| 43 | YU | ฉัน | ปินพานิลสัมผัส |
| 44 | XL | ฉัน | ปินพานิลสัมผัส |
| 45 | YD | ฉัน | ปินพานิลสัมผัส |
| 46 | XR | ฉัน | ปินพานิลสัมผัส |
| 47 ~ 51 | NC | - | ไม่เชื่อมต่อ |
| 52 | ENABLE | ฉัน | การควบคุมข้อมูลเข้า |
| 53 ~ 54 | GND | ฉัน | พลังงานพื้นดิน |

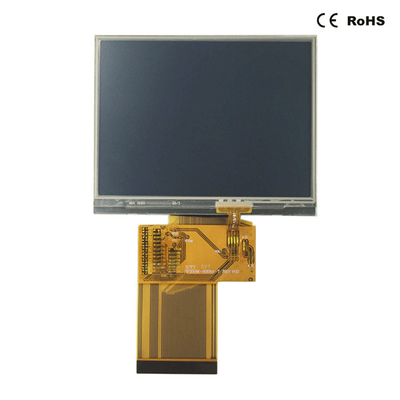

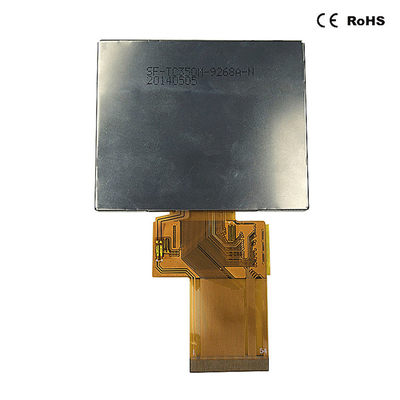

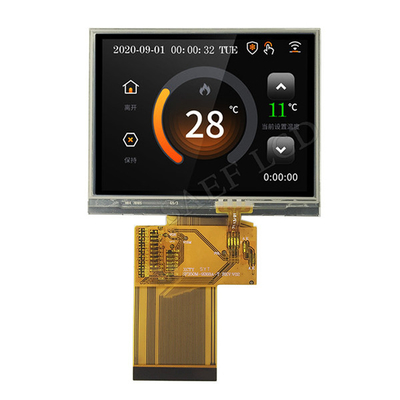

TFT LCD 3.5 นิ้ว 3.5 " QVGA TFT Display Module รูปภาพสินค้าจริง
