รายละเอียดสินค้า:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| เน้น: | จอ LCD TFT อุตสาหกรรมขนาด 4 นิ้ว,จอ TFT หน้าจอสัมผัส PCAP,LCD TFT อุณหภูมิสูง |
||
ออกแบบมาเพื่อความแข็งแกร่งและความแม่นยําในอุตสาหกรรม
SFTO400XC-7013ACT เป็นโมดูล LCD TFT สี่นิ้วขนาดสี่เหลี่ยมที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมที่ต้องการในสภาพแวดล้อมที่รุนแรงมีความละเอียด 720 × 720 ด้วยสี 262K และอินเตอร์เฟซ RGB 18 บิต, มันให้ความชัดเจนอย่างพิเศษสําหรับ HMI, แผ่นควบคุม IoT และเครื่องมือ
การบูรณาการสัมผัส PCAP ที่แข็งแกร่ง
การสนับสนุนการสัมผัสหลายแบบผ่าน FT6336U IC (I2C interface)
การตั้งค่าที่สามารถปรับแต่งได้: โครงสร้าง G+F (กระจก/หนัง) หรือ G+G (กระจก/กระจก)
อุปกรณ์อิสระแบบอัตราสัมผัสแบบอุตสาหกรรม (-40 °C ถึง + 85 °C, ± 15kV ESD)
การ เตรียม ตัว เตรียม ตัว ต่อ สภาพ แวดล้อม
ได้รับการรับรองสําหรับการหมุนเวียนทางความร้อน (การเก็บรักษา -30 °C ถึง 80 °C) และความต้านทานต่อการสั่นสะเทือน (1055Hz, ความยาว 1.5 มม.)
ตัวแบบที่ปิด IP67 มีให้บริการ (กระปุก + กระปุก)
ผิวเคลือบแบบหยาบน้ํา (> มุมสัมผัส 110°) สําหรับใช้ในพื้นที่เปียก/กลางแจ้ง
ความดีเยี่ยมทางสายตา
9001: 1 อัตราความแตกต่างกับ 80 ° การดูทุกทิศทาง
การเคลือบกันแสงสว่าง (AG) + การเคลือบกันสะท้อนแสง (AR) (ไม่จํากัด)
ความละเอียดของแสง ≥ 82% (สามารถปรับปรุงเป็น 90%)
การออกแบบที่พัฒนาตามความเป็นมา
ความสอดคล้องอย่างเต็มที่กับ RoHS/REACH/PFAS สําหรับตลาด EU/สหรัฐอเมริกา
การรับรอง: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (EMC)
การปรับปรุงเพื่อการใช้งานที่สําคัญ
ตัวเลือกความหนา: กระจกปิด 0.95 มม.
การปรับปรุงอุตสาหกรรม: อีซีความร้อนที่ขยายออกไป อัลกอริทึมการปฏิเสธฝน การป้องกัน EMI
การรักษาพื้นผิว: สีดินเซรามิก (ทนต่อ UV 10+ ปี) ขอบ 2.5D / 3D
อัตโนมัติโรงงาน: แผ่นควบคุม, PLC อินเตอร์เฟซ
อุปกรณ์การแพทย์ อุปกรณ์การวินิจฉัย มอนิเตอร์พกพา
การขนส่ง: ระบบบริหารรถยนต์ แดชบอร์ดรถยนต์
อาคารฉลาด ระบบควบคุม HVAC ระบบรักษาความปลอดภัย
*"ด้วยพื้นที่ทํางาน 72.3 × 72.3 มิลลิเมตรและ OCA-บอนด์ lamination หน่วยนี้กําจัดการบิดเบือนทางออนไลน์ขณะที่รอดชีวิต ± 8 kV เหตุการณ์ ESDและอินเตอร์เฟซสัมผัส I2C ของเราลดภาระ MCU ของเจ้าภาพ. สามารถปรับเปลี่ยนได้สําหรับสภาพแวดล้อม MIL-STD"*
ข้อมูลทั่วไป
| ลักษณะ | รายละเอียด | |
|
แสดงรายละเอียด |
ประเภท LCD | 40.0 นิ้ว |
| การแก้ไข (H*V) | 720 ((RGB) × 720 | |
| ประเภทเทคโนโลยี | a-Si TFT | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| ทิศทางการดู | ทั้งหมด | |
| ทิศทางการพลิกระดับสีเทา | - | |
|
เครื่องจักรกล ลักษณะ |
มิติของกรอบ (W x H x T) (มม) | 84.00*84.00*32 |
| พื้นที่ทํางาน ((mm) | 71.93*7193 | |
| พื้นที่ชม CTP ((มม) | 72.30*7230 | |
| พร้อม / ไม่มีจอสัมผัส | พร้อมจอสัมผัสความจุ | |
| ประเภทของตัวเชื่อม (สําหรับ LCD) | 0.5 มิลลิเมตร pitch 40pin ZIF | |
| ประเภทไฟหลัง | LED | |
| น้ําหนัก (g) | TBD | |
|
เครื่องไฟฟ้า ลักษณะ |
อินเตอร์เฟซการแสดง | RGB 18 บิต |
| อินเตอร์เฟซสัมผัส | I2C | |
| จํานวนสี | 262K | |
| แสดงไดรเวอร์ IC | NV3052CGRB | |
| ไดรเวอร์ทัช IC | FT6336U | |
การวาดเครื่องกล
รายละเอียด CTP
| ประเภท | ปริมาตร | รายละเอียด |
|
สาธารณะ |
โครงสร้าง | กระจกปก + หนังเซนเซอร์ ITO (G+F) |
| มิติของกรอบ | 84.0(H) x 84.0(V) x 0.95 (T) มิลลิเมตร | |
| การเสริมกระจกปกปิด | เสริม ด้วย เคมี | |
| ความแข็งของพื้นผิวของเลนส์ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งแสง | ≥ 82% | |
| อุณหภูมิการทํางาน | -20°C ~ +70°C, RH ≤90% | |
| อุณหภูมิในการเก็บ | -30°C ~ +80°C, RH ≤90% | |
|
เครื่องไฟฟ้า |
อินเตอร์เฟซ | I2C |
| การสัมผัส IC | FT6336U | |
| ความดันไฟฟ้า (VDD) | 2.8V ~ 3.3V | |
| ความต้านทานของเจ้าภาพ (SDA/SCL) | สามารถตั้งค่าได้บน Main-board | |
| จุดสัมผัส | มัลติทัช | |
| สังคม | สภาพการทํางาน | สามารถปรับแต่งได้ |
|
พื้นที่ คุณสมบัติ |
สีผิว | สามารถปรับแต่งได้ |
| การบํารุงผิว | ลักษณะที่ชัดเจน สามารถปรับแต่งได้ | |
| LCD-TP Lamination | การผูกพัน OCA | |
| ความสอดคล้อง | มาตรฐานทางสาร | สอดคล้อง RoHS, REACH และไร้ฮาโลเจน |
คําอธิบาย Pin อินเตอร์เฟส
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED CATHODE |
| 3 | LED K2 | LED CATHODE |
| 4 | GND | ดิน |
| 5 | VCI | พลังงานไฟฟ้า (+3.3V) |
| 6 | กําหนดใหม่ | ซีนัลรีเซ็ท สัมผัสต่ํา |
| 7 | IM1 | ไม่เชื่อมต่อ |
| 8 | IM0 | ไม่เชื่อมต่อ |
| 9 | SDA | ไม่เชื่อมต่อ |
| 10 | SCK | ไม่เชื่อมต่อ |
| 11 | CS | ไม่เชื่อมต่อ |
| 12 | PCLK | สัญญาณนาฬิกาจุด RGB |
| 13 | DE | สัญญาณเปิดข้อมูล RGB |
| 14 | VSYNC | สัญญาณปรับระดับกรอบ RGB |
| 15 | HSYNC | สัญญาณปรับเปลี่ยนสาย RGB |
| 16 ~ 33 | DB0 ~ DB17 |
สัญญาณข้อมูล RGB (DB0: Blue LSB; DB5:Blue MSB) DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) |
| 34 | GND | ดิน |
| 35 | TP_INT | กดตัด |
| 36 | TP_SDA | สัญญาณข้อมูล IIC |
| 37 | TP_SCL | การสัมผัสสัญญาณ IIC Clock |
| 38 | TP_RESET | การสัมผัสสัญญาณรีเซ็ต |
| 39 | TP_VCI | การสัมผัส การให้พลังงาน |
| 40 | GND | ดิน |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย |
| โลตติจ์ทํางาน | VDD | 2.5 | 3.3 | 3.6 | V |
| กระแสไฟฟ้า | IDD | - | 25.7 | 60 | mA |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
การรั่วไหลของอินทุ้น ปัจจุบัน |
IIL | - 1 คน0 | - | 1.0 | μA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | -- | 40 | 50 | mA |
| โฟลเตจด้านหน้า | VF | - | 12.8 | - | V |
| โหมดการเชื่อมต่อ | -- | 4S2P | -- | ||
| จํานวน LED | / | 8 | pcs |
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
|
มุมมอง |
θT |
CR≥10 |
- | 80 | - |
ปริญญา |
| θB | - | 80 | - | |||
| θL | - | 80 | - | |||
| θR | - | 80 | - | |||
| อัตราความแตกต่าง | CR | θ=0° | 700 | 900 |
- |
- |
| เวลาตอบสนอง | น้ํามัน | 25°C |
- |
25 | 35 |
ms |
| TOFF | ||||||
| ความเหมือนกัน | ยู |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
68 |
- |
% |
| ความสว่าง | L |
- |
300 |
- |
cd/m2 |

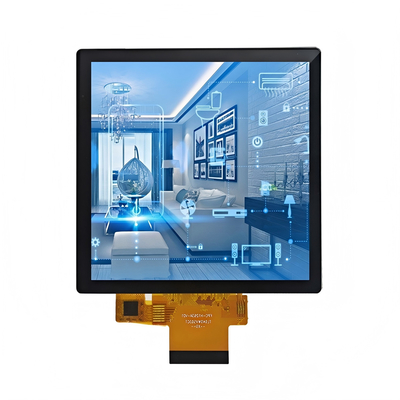

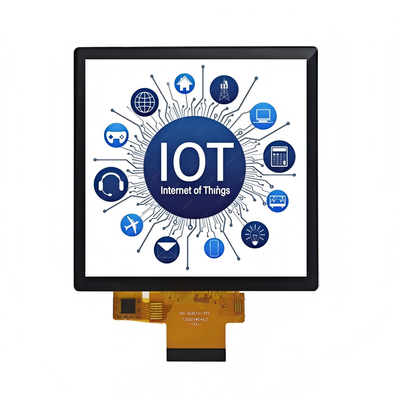

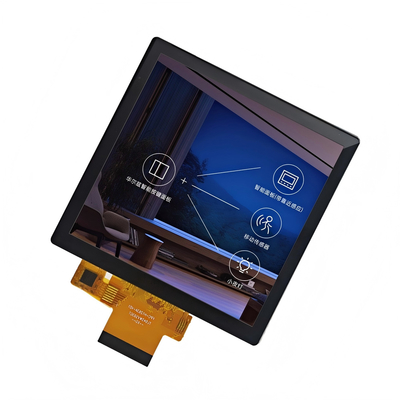

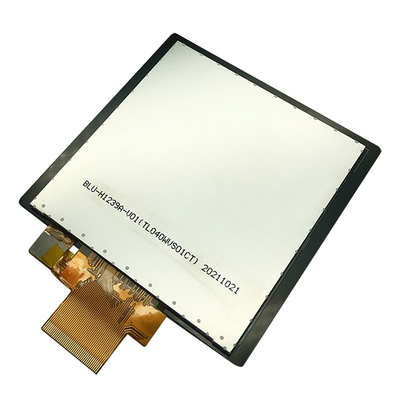

ภาพสินค้า
