รายละเอียดสินค้า:
|
| หน้าจอ: | 2.8 นิ้วรอบ TFT | การแก้ไข: | 480x480 พิกเซล |
|---|---|---|---|
| ประเภทหน้าจอสัมผัส: | capacitive (โครงสร้าง g+f) | เทคโนโลยีการแสดง: | IPS TFT จอแอลซีดี |
| ไอซีไดร์เวอร์: | ST7701S | ตัวควบคุมแบบสัมผัส: | CST836U |
| อินเตอร์เฟซ: | 3SPI + RGB 18 บิต | มุมมอง: | 85 °ทุกทิศทาง |
| ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม | อุณหภูมิในการทำงาน: | -20°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C | ความแข็งของพื้นผิว: | แก้ว≥6h |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | อายุการใช้งานแบ็คไลท์: | 40,000 ชม |
| เน้น: | 480x480 รอบ tft LCD,โมดูลจอ LCD TFT แบบกลม,ST7701S tft LCD display โมดูล |
||
หน้าจอ IPS TFT วงกลม 2.8 นิ้ว พรีเมียม
ออกแบบมาเพื่อการใช้งานในอุตสาหกรรมและพาณิชย์ SFTO280XC-7333A-CT ของ Saef Technology ผสมผสานแผ่น IPS แบบกลมความละเอียดสูง 480x480 กับเทคโนโลยีสัมผัสแบบจุจุแรงเหมาะสําหรับอุปกรณ์สมาร์ท, อุปกรณ์การแพทย์ และอินเตอร์เฟซรถยนต์ ที่มีจอกลมโด่งดัง
ลักษณะทางเทคนิคสําคัญ
ได้รับการรับรองและมีความน่าเชื่อถือ
เหมาะสําหรับ:
• HMI อุตสาหกรรม • เทคโนโลยีที่ใส่ได้ • เครื่องวัดรถยนต์
การรับประกันการรับประกันการทํางาน 1 ปี พร้อมการสนับสนุนทางเทคนิคตลอดชีวิต รวมถึงคําแนะนําป้องกันการเผาไหม้สําหรับภาพสติก
ข้อมูลทั่วไป
| รายการ | รายละเอียด | หน่วย |
| ขนาด LCD | 2.76 | นิ้ว |
| โหมดการแสดง | ปกติเป็นสีดํา | -- |
| การแก้ไข | 480 ((RGB) x480 | พิกเซล |
| พิกเซลปิช | 0.1461*RGB*01461 | mm |
| การจัดเรียงพิกเซล | สายตั้ง RGB | |
| ทิศทางการดู | IPS | - |
| มิติของลักษณะของโมดูล | 78 ((H) * 78 ((V) * 3.87 ((D) | mm |
| LCD AA | 70.13x7013 | mm |
| TP VA | 70.53x7053 | mm |
| สี | 262K | - |
| ไดรเวอร์ IC | ST7701S | - |
| ขนาด RAM ของไดรเวอร์ IC | - | - |
| อินเตอร์เฟซ | 3SPI+18RGB | -- |
| ไฟหลัง | LED ขาว | -- |
| การสัมผัส IC | CST836U | -- |
| ความแข็งของพื้นผิว | ≥6H | -- |
| โครงสร้างการสัมผัส | G+F | -- |
| เลนส์ปกปิด | กระจก | -- |
| สี | สีดํา | -- |
| อุณหภูมิการทํางาน | -20°C ~ +70°C | -- |
| อุณหภูมิในการเก็บ | -30°C ~ +80°C | -- |
มิติของกรอบกลไก
การมอบ Pin
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | LED ANODE |
| 2 | LEDK | LED CATHODE |
| 3 | LEDK | LED CATHODE |
| 4 | GND | ดิน |
| 5 | VCI | แหล่งไฟฟ้าแบบแอนาล็อก LCD (3.3V) |
| 6 | กําหนดใหม่ | กําหนดสัญญาณใหม่ |
| 7 | NC | ไม่เชื่อมต่อ |
| 8 | NC | ไม่เชื่อมต่อ |
| 9 | SDA | สัญญาณข้อมูล SPI |
| 10 | SCK | สัญญาณ SPI Clock |
| 11 | CS | SPI ชิปเลือกสัญญาณ |
| 12 | PCLK | สัญญาณนาฬิกาจุด RGB |
| 13 | DE | สัญญาณเปิดข้อมูล RGB |
| 14 | VSYNC | สัญญาณปรับระดับกรอบ RGB |
| 15 | HSYNC | สัญญาณปรับเปลี่ยนสาย RGB |
| 16-33 | DB0-DB17 | ข้อมูล RGB ((B2-B7,G2-G7,R2-R7) |
| 34 | GND | ดิน |
| 35 | TP_INT | กดตัด |
| 36 | TP_SDA | สัญญาณข้อมูล IIC |
| 37 | TP_SCL | การสัมผัสสัญญาณ IIC Clock |
| 38 | TP_RESET | การสัมผัสสัญญาณรีเซ็ต |
| 39 | TP_VCI | การสัมผัส การให้พลังงาน |
| 40 | TP_GND | การสัมผัสพื้น |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
|
โลตติจ์พลังงาน |
VCI | - 030 | +33 | V |
| IOVCC | - 030 | +2.5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| อุณหภูมิการทํางาน | ด้านบน | - 200 | 70.0 | °C |
| อุณหภูมิในการเก็บ | Tst | - 30 นาที0 | 80.0 | °C |
|
การใช้งานและการเก็บ ความชื้น |
Hstg | 10% | 90% | % ((RH) |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | TYP | แม็กซ์ | หน่วย | |
| พลังงานไฟฟ้าดิจิตอล | IOVCC | 1.65 | 1.8 | 1.95 | V | |
|
อุปทานแบบแอนาล็อกโวลเตชั่น |
VCI | 2.5 | 2.8 | 3.3 | V | |
| พลังงาน TP | TP_VCI | / | / | / | V | |
| พลังงาน TP | TP_IOVCC | / | / | / | V | |
| ความดันสัญญาณเข้า |
ต่ํา ระดับ |
VIL | 0 | - |
0.3 x IOVCC |
V |
|
สูง ระดับ |
HIV |
0.7 x IOVCC |
- | IOVCC | V | |
|
ปัจจุบันของดิจิตอลโลเตชั่นไฟฟ้า |
IIOVCC | - | 20 | 35 | แม่ | |
| กระแสไฟฟ้าของแรงกระหน่ําไฟฟ้าแบบแอนาลอก | IVCI | - | 35 | 50 | แม่ | |
สภาพการขับรถของหน่วยไฟหลัง
| รายการ | สัญลักษณ์ | นาที | TYP | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | - | 80 | - | แม่ |
| ความดันในปัจจุบัน | VF | 2.8 | 2.9 | - | V |
|
พลังแสงหลังการใช้ |
WBL | 224 | 232 | - | mW |
| ระยะเวลาการใช้งาน | -- | 30000 | 40000 | -- | ชั่วโมง |

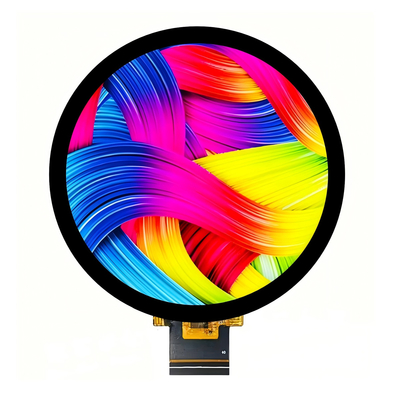

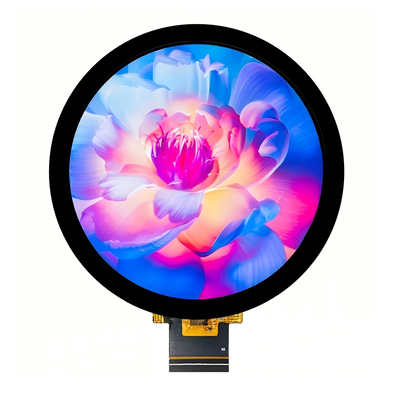

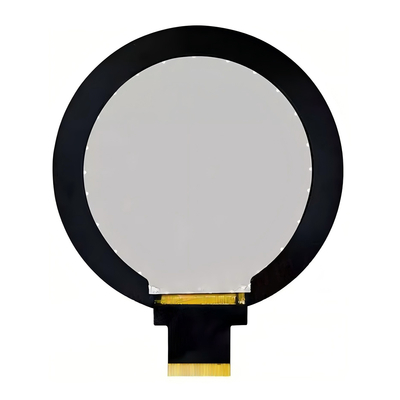

ภาพสินค้า
