รายละเอียดสินค้า:
|
| สินค้า: | 0.96" SPI OLED | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 128x64 พิกเซล | อินเทอร์เฟซ: | SPI |
| มุมมอง: | มุมมองทั้งหมด | หมายเลขพิน: | 7 พิน |
| สี: | เป็นทางเลือกสีขาวหรือสีน้ำเงิน | ขนาดโมดูล: | 27.5 (W) × 27.8 (h) × 2.7 (t) |
| กระจก: | pmoled (เมทริกซ์พาสซีฟ OLED) | คอนโทรลเลอร์: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3V / 5V | ปฏิบัติการ Temp.: | -40℃ ถึง +85℃ |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว,128x64 0.96 นิ้ว OLED Display,จอ OLED 0.96 นิ้ว |
||
เกี่ยวกับสินค้านี้: SFOM096YZ7-12864WB-01
นําเสนอจอ OLED ขนาด 0.96 นิ้ว - SSD1306 SPI, 128x64จอคอมแพคท์มีความละเอียดที่น่าทึ่ง 128x64 พิกเซล, ให้ภาพที่ชัดเจนและชัดเจน ที่เพิ่มความประทับใจกับโครงการของคุณ และนําเสนอข้อมูลของคุณอย่างสวยงาม
ลักษณะสําคัญ:
ผลงานที่ชัดเจน: ด้วยเทคโนโลยี OLED ของมัน จัดจอนี้ให้ความแตกต่างสูงและสีดําลึก เพื่อให้การแสดงภาพและข้อความของคุณโดดเด่นด้วยสีสันสดใสและรายละเอียดที่คมชัด
ขนาดเล็ก: ขนาดเพียง 0.96 นิ้วในแนวฉาก, มันเล็กพอที่จะเข้ากับพื้นที่ที่แคบในขณะที่ยังคงให้บริการพื้นที่การชมที่น่าประทับใจ เหมาะสําหรับการใช้งานหลากหลาย.
การบูรณาการง่าย: เครื่องควบคุม SSD1306 และอินเตอร์เฟซ SPI ทําให้เชื่อมต่อและบูรณาการเข้ากับการตั้งค่า Arduino หรือ IoT ที่มีอยู่ของคุณง่ายเหลือเกิน
การบริโภคพลังงานที่ต่ํา: เหมาะสําหรับการใช้งานที่ใช้พลังงานแบตเตอรี่ จอ OLED นี้ใช้พลังงานน้อยมาก ทําให้โครงการของคุณใช้งานได้นานกว่าโดยไม่ต้องชาร์จหรือเปลี่ยนแบตเตอรี่บ่อย
แอพลิเคชั่นหลากหลาย: เหมาะสําหรับโครงการที่หลากหลาย เช่น เครื่องสวมใส่ เครื่องพกพา เครื่องใช้ในบ้าน และอื่นๆ ไม่ว่าจะเป็นการแสดงข้อความข้อความง่ายๆ หรือกราฟิกที่ซับซ้อนภาพนี้ทําให้คุณคุ้มกัน.
ทําไมต้องเลือกเรา
ราคาที่ดีที่สุดในสหรัฐอเมริกา: เรานําเสนอราคาที่แข่งขันที่สุดโดยไม่เสียสละคุณภาพ, รับประกันว่าคุณจะได้รับคุณค่าที่ดีที่สุดสําหรับเงินของคุณ.
การสนับสนุนที่ดีเยี่ยม: ทีมงานสนับสนุนลูกค้าของเราที่มุ่งมั่นอยู่ตรงนี้จะช่วยคุณในทุกสิ่งที่คุณต้องการ, จากการติดตั้งไปยังความคิดโครงการ
อัพเกรดโครงการผลิตของคุณด้วยจอ OLED ขนาด 0.96 นิ้ว - SSD1306 SPI, 128x64 สัมผัสความชัดเจนและความน่าเชื่อถือที่ไม่มีคู่กันในราคาที่ดีที่สุดในสหรัฐอเมริกา!สั่งของท่านวันนี้ และเริ่มสร้างการแสดงที่ไม่ธรรมดาด้วยความง่ายดาย.
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้คือการใส่สัญญาณรีเซ็ท เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
| 6 | DC | ปินนี้คือปิน Data/Command control.When the pin is pulled high and serial interface mode is selected,the data at SDIN will be interpreted as data.When it is pulled low,the data at SDIN will be interpreted as data.When the pin is pulled high and serial interface mode is selected,the data at SDIN will be interpreted as data.When it is pulled low,the data at SDIN will be interpreted as data.When the pin is pulled high and serial interface mode is selected,the data at SDIN will be interpreted as data.When it is pulled low,the pin will be interpreted as data.ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกการบัญชาการในโหมด I2C ปินนี้ทําหน้าที่ SA0 สําหรับการเลือกที่อยู่ของทาส |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0="L" |
คุณสมบัติไฟฟ้าออปติก
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
| ความสว่างในการทํางาน | L | 80 | 100 | - | cd / m2 | พิกเซลทั้งหมด ON | |
| การบริโภคพลังงาน | P | - | 50 | 60 | mW | 30% พิกเซล ON | |
| ความถี่ของกรอบ | Fr | - | 105 | - | Hz | - | |
|
สี พิกัด |
สีฟ้า | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
ห้องมืด |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| เวลาตอบสนอง | ยกขึ้น | Tr | - | 10 | - | เรา | - |
| การพัง | Td | - | 10 | - | เรา | - | |
| อัตราความแตกต่าง | Cr | 10000:1 | - | - | - | ห้องมืด | |
| มุมมอง | θ | 160 | - | - | ปริญญา | - | |
| ระยะเวลาการใช้งาน | ด้านบน | 22000 | - | - | ชั่วโมง | L= 80 cd/m2 | |

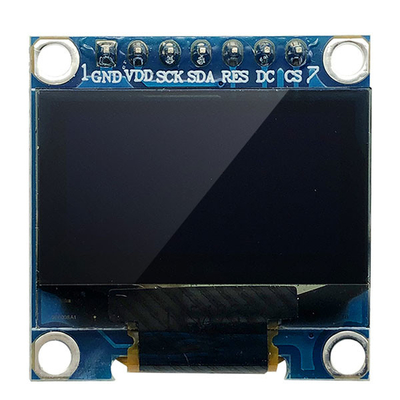

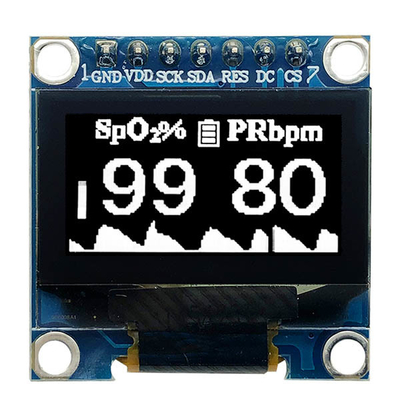

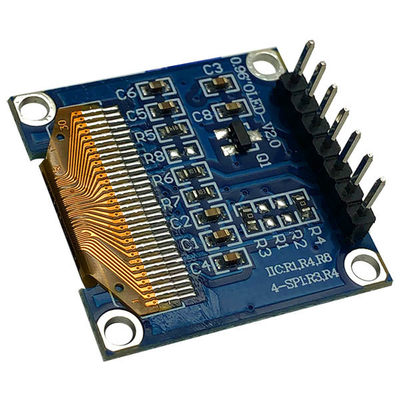

ภาพสินค้า
