รายละเอียดสินค้า:
|
| สินค้า: | LCD TFT 1.28 นิ้ว | การแก้ไข: | 240x240 |
|---|---|---|---|
| ไอซีไดร์เวอร์: | GC9A01 หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีตัวเลือก PCAP |
| ครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | SPI (สามารถปรับแต่งได้) | การเชื่อมต่อ: | zif (ปรับแต่งได้) |
| หมายเลขพิน: | 12 ปิน (สามารถปรับแต่งได้) | ความส่องสว่างของพื้นผิว: | 350 CD/M2 (NITs) (ปรับแต่งได้) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 240x240 LCD TFT รอบ,LCD TFT แบบกลมที่สามารถปรับแต่งได้,PCAP Touch Round TFT LCD |
||
ยกระดับ Wearables & IoT Devices ด้วยจอ LCD TFT รอบ 1.28 นิ้ว
ออกแบบมาเพื่อการใช้งานที่ทันสมัย ช่องจอ LCD TFT รอบขนาด 1.28 นิ้วนี้รวมความละเอียดสูง, คุณสมบัติที่สามารถปรับแต่งได้ และผลงานที่แข็งแรงหรืออุตสาหกรรม IoT, มันให้ความชัดเจนและความน่าเชื่อถืออย่างยอดเยี่ยม
ลักษณะสําคัญ
รายละเอียดเทคนิค
การใช้งาน
ทําไมต้องเลือกเรา
สั่งตอนนี้ & ปรับแต่ง!
เข้าชมเว็บไซต์ของเราเพื่อสํารวจผลิตภัณฑ์นี้และขอข้อเสนอราคา: www.saefdisplay.com
รายละเอียดสินค้า
| รายการ | เนื้อหา |
| ขนาด LCD | 1.28 (กว้าง) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 (H) RGB x 240 (V) |
| สูงจุด | 0.135 ((H) x 0.135 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | φ32.4 มิลลิเมตร |
| ขนาดโมดูล | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) มม. |
| การจัดเรียงสี | RGB สายตั้ง |
| อินเตอร์เฟซ | อินเตอร์เฟซ SPI |
| ไดรฟ์ IC | GC9A01 |
| ความสว่าง ((cd/m2) | 350 (TYP) |
| ทิศทางการดู | IPS มุมมองทั้งหมด |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30 °C ~ + 80 °C |
| น้ําหนัก | 1.2 |
มิติทางกล
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | พลังงานพื้นดิน |
| 2 | LEDK | แคทโดด LED |
| 3 | LEDA | แอนโด LED |
| 4 | VDD | พลังงานไฟฟ้าสําหรับ Analog |
| 5 | GND | พลังงานพื้นดิน |
| 6 | GND | พลังงานพื้นดิน |
| 7 | D/C | แสดงข้อมูล / ปินการเลือกคําสั่งใน 4 เส้นอินเตอร์เฟซลําดับ |
| 8 | CS | ปินการเลือกชิป; เริ่มทํางานต่ํา ปิดทํางานสูง |
| 9 | SCL | ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียล |
|
10 |
SDA | SPI interface input/output pin.the data is locked on the rising edge of the SCL signal. ข้อมูลถูกจับไว้บนขอบที่ขึ้นของสัญญาณ SCL |
|
11 |
กําหนดใหม่ |
สัญญาณนี้จะรีเซ็ตอุปกรณ์และมันต้องถูกใช้เพื่อเริ่มต้นชิปอย่างถูกต้อง สัญญาณมีอัตราการทํางานต่ํา |
| 12 | GND | พลังงานพื้นดิน |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า (I/O) | VDD | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VDDIO | - 03 | 4.6 | V |
| โลจิกอินทุ้นวอลเตจ | VIN | - 03 | VDD + 03 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิในการเก็บ | Tst | - 30 | 80 | °C |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | TYP | MAX | หน่วย |
| โลเตจสําหรับแสงเบื้องหลัง LED | VbL | 2.9 | 3.0 | 3.1 | V |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 2.5 | 2.8 | 3.3 | V |
| ระบบอัตราต่อรอง | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ไดรฟ์เกต ไฮวอลเตจ | VGH | 12 | - | 13 | V |
| ไดรเวอร์ประตู ความดันต่ํา | VGL | - 11 | - | - 8 | V |
| กระแสการทํางานสําหรับ VDD | IDD | -- | 2 | 3 | mA |
| กระแสไฟฟ้าสําหรับแสงเบาะหลัง LED | I bL | 35 | 40 | 45 | mA |
| ความสว่าง | Lbr | 300 | 350 | -- | cd/m2 |
| ระบบนอน VDD | อี | -- | 15 | 30 | uA |
| ระบบหลับ VDDIO | ฉันรักเธอ | -- | 5 | 10 | uA |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
มุมมอง |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
กรด |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| อัตราความแตกต่าง | CR | - | 25 oC | 900 | 1100 | - | - |
|
สีของCIEพิกัด |
สีขาว | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| สีแดง | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| สีเขียว | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| สีฟ้า | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) | 4.4 | 4.9 |
% |
||||

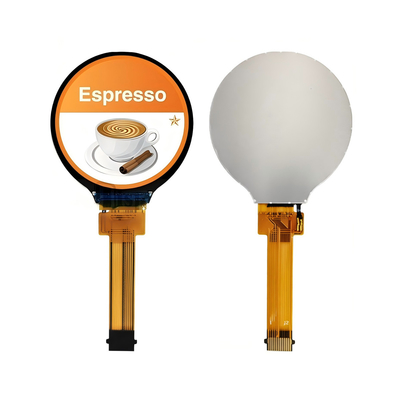

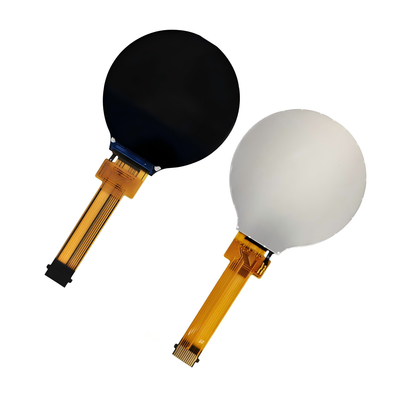

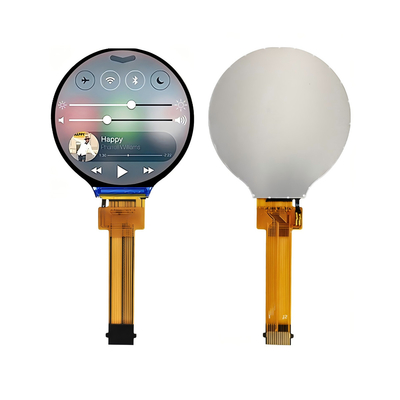

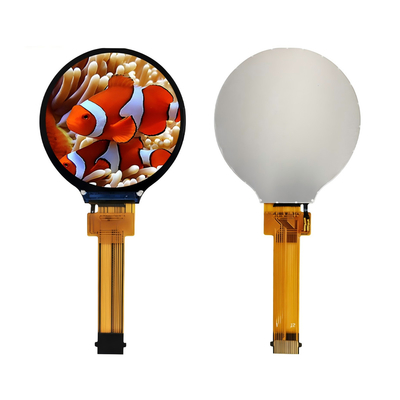

ภาพสินค้า
