รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 0.91 นิ้ว | การแก้ไข: | 128*32 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | SPI |
| แสดงสี: | สีขาว, เหลือง, สีน้ำเงินเป็นทางเลือก | จุด: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 30.00 (w) x 11.5 (h) x 1.3 (t) | พื้นที่ทํางาน: | 22.38 (w) x 5.58 (h) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| หมายเลขพิน: | 14 ปิน | ไอซีแพ็คเกจ: | ฟันเฟือง |
| การเชื่อมต่อโมดูล: | ประเภท ZIF | หน้าที่: | 1/32 |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ||
| เน้น: | จอ OLED ขนาด 128X32,SPI อินเตอร์เฟซ OLED Display,อุปกรณ์ IoT จอ OLED |
||
เกี่ยวกับสินค้านี้ - โมดูล OLED กราฟิก SFOS091JY-7269PAN
ปรับปรุงโครงการ IoT ของคุณด้วยจอ OLED ขนาด 0.91 นิ้ว ของเรา ซึ่งมีจอความละเอียดสูง 128x32 พิกเซล และอินเตอร์เฟซ SPI ที่ใช้พลังงานต่ําโมดูลจอที่คอมแพคตและมีประสิทธิภาพนี้ถูกออกแบบมาเพื่อให้, ภาพที่สดใสในขณะที่ใช้พลังงานอย่างน้อย ทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลาย รวมถึงนาฬิกาฉลาด อุปกรณ์พกพา และระบบบ้านฉลาด
ลักษณะสําคัญ:
ข้อมูลการใช้งาน:
การใช้งานที่เหมาะสม
จอ OLED ขนาด 0.91 นิ้วนี้ เหมาะสําหรับการใช้งานที่ต้องการความสมดุลของความละเอียดสูง การใช้พลังงานต่ํา และตัวเลือกจอที่สามารถปรับแต่งได้ ไม่ว่าจะเป็นการพัฒนาอุปกรณ์พกพาแผ่นควบคุมอุตสาหกรรมหรือเกจเกจบ้านฉลาด โมดูลจอนี้ให้ผลงานและความน่าเชื่อถือที่คุณต้องการ
ทําไมต้องเลือก โมดูลจอ OLED ของเรา
ปรับปรุงโครงการของคุณ:
ปรับปรุงการแสดงภาพของคุณด้วยจอ OLED ขนาด 0.91 นิ้ว และสัมผัสความแตกต่างในคุณภาพและผลงานสั่งซื้อตอนนี้และก้าวแรกไปสู่การเสริมสร้างโครงการของคุณ ด้วยการแก้ไขการแสดงภาพที่น่าเชื่อถือและมีประสิทธิภาพสูง.
การวาดลวดลายกลไก
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
|
โลเตชั่นไฟฟ้า |
VDD | - 05 | 2.75 | V |
| VCC | - 05 | 21 | V | |
| VDDIO | - 05 | VCI | V | |
| VCI | - 03 | 4 | V | |
| อุณหภูมิการทํางาน | TOP | - 40 | 85 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 65 | 150 | .C |
| อายุการใช้งาน (140 cd/m2) | 33,000 | - | ชั่วโมง |
ลักษณะของแสง
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|
ความสว่าง (VCC ส่งจากภายนอก) |
Lbr |
หมายเหตุ 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | |
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | ||
| มุมมอง | 160 | - | - | ระดับ |
คุณลักษณะ DC
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลจิกฟอร์มวอลเตจ | VDD | 2.4 | 2.5 | 2.6 | V | |
| ความดันไฟฟ้าสําหรับการทํางาน | VCI | 2.4 | 2.8 | 3.5 | V | |
| พลังงานไฟฟ้าสําหรับปิน I/O | VDDIO | 1.65 | VCI | V | ||
|
ความดันทํางานสําหรับ OLED |
VCC |
หมายเหตุ 5 |
11.5 |
12 |
12.5 |
V |
|
การนําเข้าระดับสูง |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| กระแสการทํางานสําหรับ VCI | ICI | - | 95 | 120 | μA | |
| กระแสการทํางานสําหรับ VCC | ICC |
|
- |
34.5 |
40 |
mA |
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | - | 1 | 10 | μA | |
| ปัจจุบันโหมดนอนสําหรับ VDDIO | IDDIO นอน | 1 | 10 | |||
|
ปัจจุบันโหมดนอนสําหรับ VCI |
ICI นอน | - | 2 | 50 |
μA |

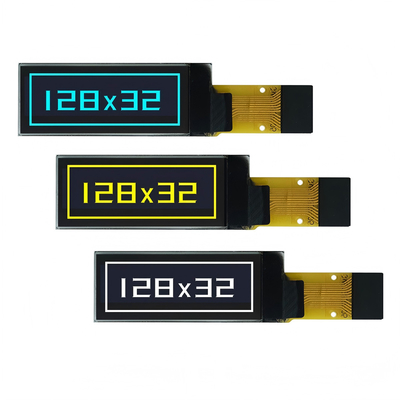

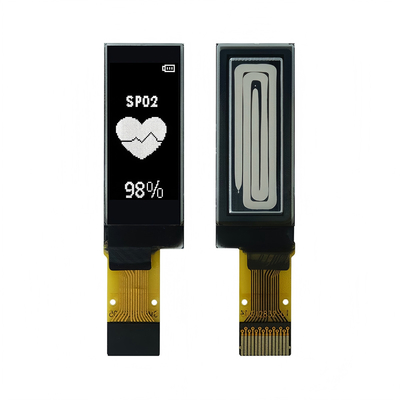

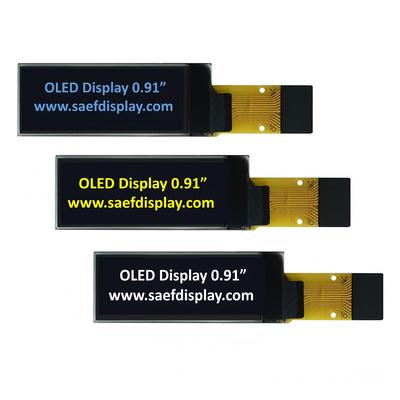

ภาพสินค้า
