รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ OLED ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | จอแสดงผลเมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | ไอทูซี |
| จุด: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 47.0 x 43.0 x 13.8 (มม.) |
| พื้นที่ทํางาน: | 35.06 x 17.52 (มิลลิเมตร) | สนามพิกเซล: | 0.274 x 0.274 (มม.) |
| วิธีการขับขี่: | 1/64 วงจรทํางาน | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1309 หรือเทียบเท่า |
| หมายเลขพิน: | 4 หมุดส่วนหัว 7 พินเป็นตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | SSD1309 จอแกรฟิก OLED,จอ OLED ขนาด 128X64,จอแสดงผล OLED ขนาด 1.54 นิ้ว |
||
เรื่องของนี้
นําเสนอจอแกรฟิก OLED ขนาด 1.54 นิ้ว SSD1309 เป็นทางออกที่สมบูรณ์แบบสําหรับโครงการอิเล็กทรอนิกส์ของคุณจอ OLED ที่มีคุณภาพสูงนี้ ส่งภาพกราฟิกที่สดใสและข้อความที่ชัดเจน, ทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลาย รวมถึง อิเล็กทรอนิกส์ DIY, อุปกรณ์สมาร์ท, และระบบที่ฝัง
ลักษณะสําคัญ:
การใช้งาน:
จอ OLED ที่หลากหลายนี้เหมาะสําหรับการใช้งานต่างๆ ได้แก่
ทําไมต้องเลือกจอ OLED ของเรา?
จอแกรฟิก OLED ขนาด 1.54 นิ้วของเราถูกออกแบบมาเพื่อความสะดวกในการใช้งานและความยืดหยุ่นการออกแบบเบาและคอมแพคต์ทําให้มันเป็นตัวเลือกที่ดีสําหรับโครงการที่จํากัดพื้นที่.
สั่งจอจอ OLED กราฟิก SSD1309 ขนาด 1.54 นิ้วของคุณวันนี้ และนําโครงการของคุณมาสู่ชีวิตด้วยภาพที่สดใสและการเชื่อมต่อที่ไม่ยุ่งยาก!
ลักษณะสินค้า
| สินค้า: | 1หน้าจอ OLED ขนาด 54 นิ้ว |
| การแก้ไข: | ความละเอียด 128x64 จุด |
| อินเตอร์เฟซ: | I2C |
| โหมดการแสดง: | การแสดงเมทริกซ์แบบเปียก |
| ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 47.0(L) X 43.0(W) X 13.8 ((T) |
| พื้นที่ทํางาน: | 35.06 ((L) X 17.52 ((W) |
| พิกเซลปิตช์: | 0.274 x 0.274 |
| วิธีการขับรถ: | 1/64 วงจร งาน |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| หมายเลขปิน: | 4 ปินหัวข้อ |
| ไดรเวอร์ IC: | SSD1309 หรือเทียบเท่า |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ขนาดลักษณะ
สัญลักษณ์แผน
ฟังก์ชัน Pin อินเตอร์เฟซ
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
|---|---|---|
| 1 | GND | ดิน |
| 2 | VCC | การเข้าไฟฟ้า |
| 3 | SCL | เมื่อเลือกอินเตอร์เฟซ I2C แล้ว D0 จะใช้เป็นแผ่น input clock (SCL) และ D1 จะใช้เป็นแผ่น input data (SDAI) |
| 4 | SDA |
คุณลักษณะ DC
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | 0.8×VDD | - | - | V | |
| การเข้าระดับต่ํา | VIL | - | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
กระแสไฟฟ้า VDD VDD = 2.8V, VCC = 12 IREF = 10uA ไม่ แผนที่ติด จอเปิด เปิดทั้งหมด |
IDD |
ความแตกต่าง = FFh |
- |
90 |
110 |
μA |
|
กระแสไฟฟ้า VCC VDD = 2.8V, VCC = 12, IREF = 10uA ไม่มีแผ่น ติดต่อ จอเปิด ทั้งหมดเปิด |
ICC |
- |
450 |
580 |
μA |
|
|
ผลิตในภาค ปัจจุบัน VDD = 2.8V VCC = 12V IREF = 10 uA จอเปิด |
ISEG |
ความแตกต่าง=FFh | 280 | 310 | 340 |
μA |
| ความแตกต่าง=AFh | - | 215 | - | |||
| ความแตกต่าง=7Fh | - | 155 | - | |||
| ความแตกต่าง=3Fh | - | 78 | - | |||
| ความแตกต่าง=0Fh | 20 | - | ||||
|
ปัจจุบันโหมดนอนสําหรับ VDD |
IDD นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
|
ปัจจุบันโหมดนอนสําหรับ VCC |
ICC นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
รายละเอียดไฟฟ้า
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 17 | 25 | mA | |
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | 71.5 | 97.5 | mW | |
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 6.5 | 19.5 | mW | |
| ความสว่าง | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (ขาว) |
(x) (y) |
ค.ศ. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |
|
มุมมอง |
- | 160 | - | - | ระดับ |
ลักษณะการกําหนดเวลาของอินเตอร์เฟซ I2C
|
สัญลักษณ์ |
คําอธิบาย | นาที | แม็กซ์ |
หน่วย |
| tcycle | เวลาวงจรของนาฬิกา | 2.5 | - | μs |
| tHSTART | การเริ่มต้น สภาพเวลารอ | 0.6 | - | μs |
| tHD | ระยะเวลาการรอข้อมูล (สําหรับ Pin SDAOUT) | 0 |
- |
ns |
| ระยะเวลาการรอข้อมูล (สําหรับ Pin SDAIN) | 300 | |||
| tSD | เวลาการตั้งค่าข้อมูล | 100 | - | ns |
| tSSTART |
เวลาการตั้งค่าสภาพเริ่มต้น (เกี่ยวข้องกับเงื่อนไขการเริ่มต้นที่ซ้ํา) |
0.6 | - | μs |
| tSSTOP | เวลาการตั้งค่าสภาพหยุด | 0.6 | - | μs |
| tR | เวลาขึ้นสําหรับข้อมูลและปินนาฬิกา | 300 | ns | |
| tF | เวลาตกของข้อมูลและปินนาฬิกา | 300 | ns | |
| TIDLE | เวลาว่างก่อนการเริ่มต้นการถ่ายทอดใหม่ | 1.3 | - | μs |

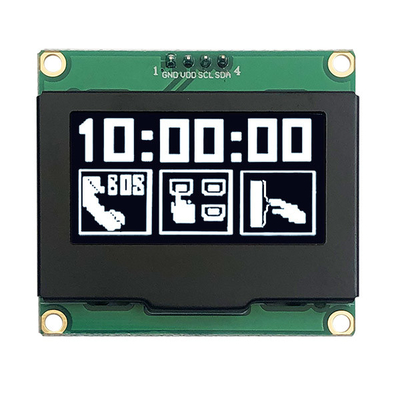

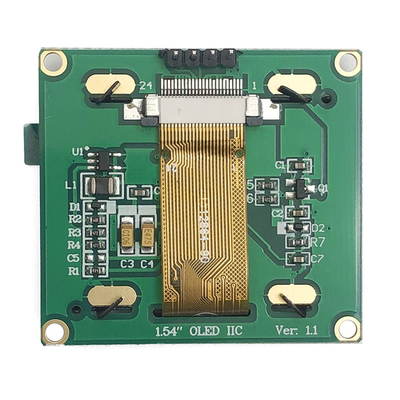

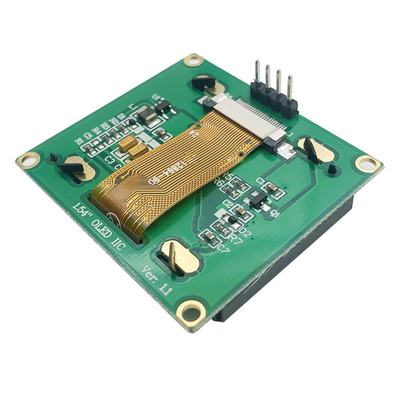

ภาพสินค้า
