รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ OLED แบบกราฟิกขนาด 1.54 นิ้ว | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI 4 สาย |
| จุด: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 42.04 x 37.0 x 3.1 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 35.05 x 17.51 (มม) | สนามพิกเซล: | 0.254 x 0.254 (มิลลิเมตร) |
| วิธีการขับขี่: | 1/64 วงจรทํางาน | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | แรงดันไฟฟ้า: | 2.8V |
| หมายเลขพิน: | 7 พินส่วนหัว | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1โมดูลจอ OLED ขนาด.54 นิ้ว,โมดูลจอ OLED ขนาด 128x64,โมดูลจอ OLED ความละเอียดสูง |
||
มิติทางกล
การนิยาม Pin อินเตอร์เฟซ
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้จะรีเซ็ตสัญญาณเข้า เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|
6 |
DC |
ปินนี้คือปิน Data/Command control.Whenthe pin is pulled high and the serial interface mode is selected,the data at SDIN จะถูกตีความเป็นข้อมูล เมื่อมันถูกดึงลง ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0="L" |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | C |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | |
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | |
| อายุการใช้งาน (180 cd/m2) | 16,000 | - | ชั่วโมง |
คุณลักษณะ DC
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | 0.8×VDD | - | - | V | |
| การเข้าระดับต่ํา | VIL | - | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
กระแสไฟฟ้า VDD VDD = 2.8V, VCC = 12 IREF = 10uA ไม่ แผนที่ติด จอเปิด เปิดทั้งหมด |
IDD | ความแตกต่าง = FFh | - | 90 | 110 | μA |
|
กระแสไฟฟ้า VCC VDD = 2.8V, VCC = 12, IREF = 10uA ไม่มีแผ่น ติดต่อ จอเปิด ทั้งหมดเปิด |
ICC | - | 450 | 580 | μA | |
|
ผลิตในภาค ปัจจุบัน VDD = 2.8V VCC = 12V IREF = 10 uA จอเปิด |
ISEG | ความแตกต่าง=FFh | 280 | 310 | 340 | μA |
| ความแตกต่าง=AFh | - | 215 | - | |||
| ความแตกต่าง=7Fh | - | 155 | - | |||
| ความแตกต่าง=3Fh | - | 78 | - | |||
| ความแตกต่าง=0Fh | 20 | - | ||||
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- | - | 10 | μA |
| ปัจจุบันโหมดนอนสําหรับ VCC | ICC นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- | - | 10 | μA |

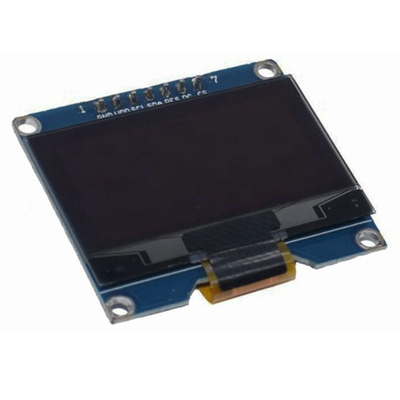

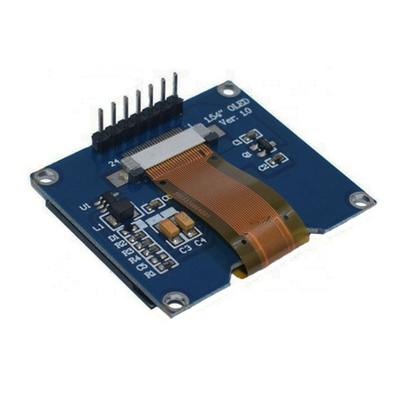

ภาพสินค้า
