รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 2.42"(2.4") นิ้ว | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | จุด: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 71.0(ย) x 43.5(ก) x 6.0(ย) (มม.) | พื้นที่ทํางาน: | 55.01(ย) x 27.5(ก) (มม.) |
| สนามพิกเซล: | 0.43 x 0.43 (มม.) | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | หมายเลขพิน: | 7 พินส่วนหัว |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2จอ OLED ขนาด.42 นิ้ว,จอ OLED ขนาด 128X64,จอ OLED SPI 7 ปิน |
||
นําเสนอโมดูล OLED SFOMS242YZ7-12864WBYG-01 จาก SAEF Technology ผืนจอแกรฟิกเมทริกซ์จุดขนาด 2.42-อินช 128x64 ดอท ที่มีความช้าช้า42 นิ้วทางด้านตรงและขนาดรวมของ 71.0 x 43.5 มิลลิเมตร โมดูลจอนี้ถูกออกแบบให้มีความสามารถในการทํางานสูงและหลากหลาย
อัตราความแตกต่างสูง: โมดูล OLED นี้มีอัตราความแตกต่างที่น่าประทับใจ000:1, รับประกันความชัดเจนทางสายตาที่น่าทึ่ง และการแสดงสีที่สดใสสําหรับการใช้งานของคุณ
ตัวเลือกอินเตอร์เฟซหลายตัว: หน่วยนี้รองรับอินเตอร์เฟสการสื่อสารต่างๆ รวมถึง SPI และ I2C (IIC)ทําให้มันง่ายที่จะบูรณาการกับหลายแบบของไมโครคอนโทรลเลอร์และแพลตฟอร์มการพัฒนา.
ระยะความดันที่กว้าง: ความดันของไฟฟ้าหลอดเชื่อมโยงทํางานระหว่าง 1.65V และ 3.3V โดยมีค่าเฉพาะอย่างยิ่ง 2.8V เพื่อรองรับความต้องการโครงการที่หลากหลาย
แผนสัมผัสที่สามารถปรับแต่งได้: แม้ว่าจอ OLED นี้จะไม่มาพร้อมกับจอสัมผัสที่ติดตั้งอยู่ แต่มีตัวเลือก แผนสัมผัสที่สามารถปรับแต่งได้การอํานวยความสะดวกในการใช้งาน.
โมดูลจอ OLED SFOMS242YZ7-12864WBYG-01 เหมาะสําหรับการใช้งานที่หลากหลาย เช่น
อัพเกรดโครงการของคุณด้วย SFOMS242YZ7-12864WBYG-01 2.42-inch OLED Display Moduleออกแบบเพื่อให้มีภาพที่มีคุณภาพสูงและการทํางานที่น่าเชื่อถือได้ สําหรับการใช้งานอุตสาหกรรมและการค้าที่หลากหลาย.
สั่งของท่านวันนี้ เพื่อการบูรณาการอย่างต่อเนื่อง และคุณภาพการแสดงภาพสูงสุด!
มิติทางกล

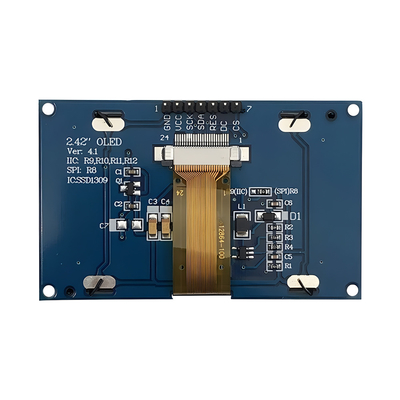

การนิยาม Pin อินเตอร์เฟซ
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุม Data/Command เมื่อปินถูกดึงสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก เมื่อมันถูกดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง. |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0 = L |
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | C |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | |
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | |
|
อายุการใช้งาน (180 cd/m2) |
16,000 | - | ชั่วโมง |
คุณลักษณะ DC
|
|
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | 0.8×VDD | - | - | V | |
| การเข้าระดับต่ํา | VIL | - | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
กระแสไฟฟ้า VDD VDD = 2.8V, VCC = 12 IREF = 10uA ไม่ แผนที่ติด จอเปิด เปิดทั้งหมด |
IDD |
ความแตกต่าง = FFh |
- |
90 |
110 |
μA |
|
กระแสไฟฟ้า VCC VDD = 2.8V, VCC = 12, IREF = 10uA ไม่มีแผ่น ติดต่อ จอเปิด ทั้งหมดเปิด |
ICC |
- |
450 |
580 |
μA |
|
|
ผลิตในภาค ปัจจุบัน VDD = 2.8V VCC = 12V IREF = 10 uA จอเปิด |
ISEG |
ความแตกต่าง=FFh | 280 | 310 | 340 |
μA |
| ความแตกต่าง=AFh | - | 215 | - | |||
| ความแตกต่าง=7Fh | - | 155 | - | |||
| ความแตกต่าง=3Fh | - | 78 | - | |||
| ความแตกต่าง=0Fh | 20 | - | ||||
|
ปัจจุบันโหมดนอนสําหรับ VDD |
IDD นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
|
ปัจจุบันโหมดนอนสําหรับ VCC |
ICC นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
รายละเอียดไฟฟ้า
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 17 | 25 | mA | |
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | 71.5 | 97.5 | mW | |
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 6.5 | 19.5 | mW | |
| ความสว่าง | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (ขาว) |
(x) (y) |
ค.ศ. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |
|
มุมมอง
|
- | 160 | - | - | ระดับ |

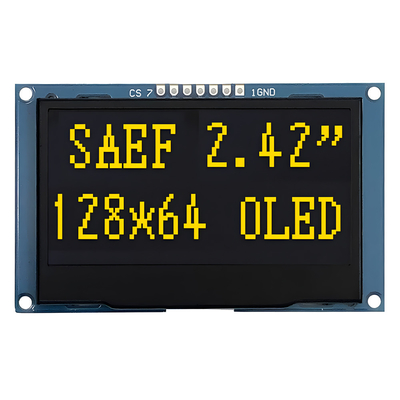

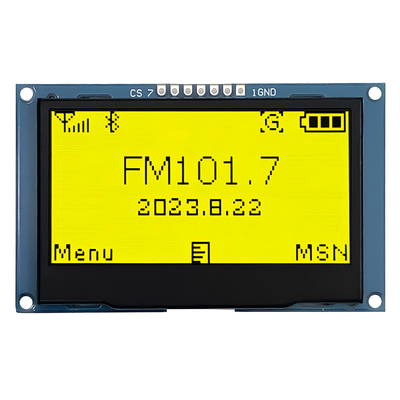

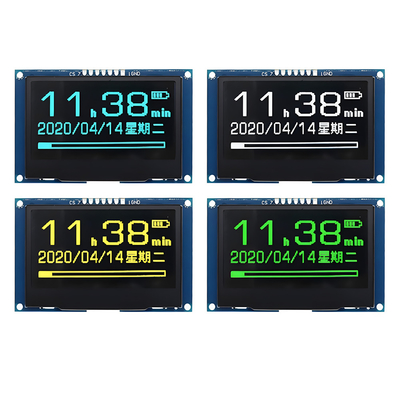

ภาพสินค้า
