0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C
0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C

ภาพใหญ่ :  0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C

รายละเอียดสินค้า:
สถานที่กำเนิด: เซินเจิ้น/จีน
ชื่อแบรนด์: SAEF
ได้รับการรับรอง: ISO9001 / ISO14000
หมายเลขรุ่น: SFOM096YZ4-12864WB-02
เอกสาร: SFOM096YZ4-12864WB-02 Speci...on.pdf
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 3 ชิ้น
ราคา: The lowest market price guaranteed
รายละเอียดการบรรจุ: แพ็คเกจส่งออกมาตรฐาน
เวลาการส่งมอบ: 1-3 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union, Paypal
สามารถในการผลิต: 3000K ชิ้นต่อเดือน

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C

ลักษณะ
สินค้า: OLED ขนาด 0.96 นิ้ว + PCB 4 พิน การแก้ไข: 128x64 พิกเซล
แสดงสี: สีขาว/สีน้ำเงิน/สีเหลืองสีน้ำเงิน โครงสร้าง: COG + PCB
อินเตอร์เฟซ: I2C (ไอไอซี) ดูทิศทาง: มุมมองทั้งหมด
ภาพลักษณะ ดิม: 24.7 × 27 × 3.6 (มม.) การเชื่อมต่อ: หมุดส่วนหัว
หมายเลขพิน: 4 พิน อุณหภูมิในการทำงาน: -40℃ ถึง +85℃
ตลอดชีวิต: 50,000 ชั่วโมง @ 60cd/m2 การปฏิบัติตาม: เป็นไปตามข้อกำหนดของ REACH & RoHS
เน้น:

โมดูลจอ OLED ขนาด 128x64

,

โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว



เรื่องของ SFOM096YZ4-12864WB-02



นําเสนอ โมดูลจอ OLED ขนาด 0.96 นิ้ว 128x64 ดอท แมทริกซ์ เป็นทางออกที่สมบูรณ์แบบ สําหรับโครงการอิเล็กทรอนิกส์และต้นแบบโมดูล OLED นี้มีภาพที่ชัดเจนและสีสันสดใส, ทําให้มันเหมาะสมสําหรับการใช้งาน เช่น เครื่องสวม, อุปกรณ์ IoT, และระบบที่ฝัง



ลักษณะสําคัญ:

  • ความละเอียดสูง:จอแสดงภาพมีความละเอียด 128x64 พิกเซล รับประกันภาพที่ชัดเจนและละเอียดสําหรับการใช้งานใด ๆ
  • ขนาดเล็ก:ขนาดเพียง 0.96 นิ้ว โมดูล OLED นี้เหมาะสําหรับการออกแบบที่จํากัดพื้นที่
  • อินเตอร์เฟซ I2C:อินเตอร์เฟซ I2C 4 ปิน ทําให้การเชื่อมต่อและการสื่อสารกับไมโครคอนโทรลเลอร์ง่ายขึ้น และสามารถนําไปใช้ในโครงการได้ง่าย
  • มุมมองกว้าง:เพลิดเพลินกับการมองเห็นที่พิเศษจากมุมต่าง ๆ ด้วยเทคโนโลยี OLED
  • การบริโภคพลังงานต่ํา:เครื่องแสดงภาพนี้ประหยัดพลังงาน ทําให้เหมาะสําหรับการใช้งานด้วยแบตเตอรี่



ไม่ว่าจะเป็นการพัฒนาดัสบอร์ดตามสั่ง การสร้างหน้าจอปฏิสัมพันธ์ หรือการออกแบบอุปกรณ์ฉลาด 096 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module เป็นตัวเลือกที่หลากหลายที่ให้ผลงานสูงและความน่าเชื่อถืออัพเกรดโครงการของคุณด้วยโมดูลการแสดงภาพที่ทันสมัยนี้ในวันนี้!





รายละเอียดเทคนิค



0สินค้า OLED ขนาด.96 นิ้วที่มี PCB 4 ปิน โดยทั่วไปมีคุณสมบัติทางเทคนิคดังต่อไปนี้

  • ความละเอียด: 128x64 พิกเซล ให้การแสดงข้อความและภาพที่ชัดเจน
  • ชิปไดรเวอร์ เช่น ชิป SSD1306/SSD1315 เป็นชิปที่เข้ากันได้กับหลายแพลตฟอร์มการพัฒนา ทําให้กระบวนการการพัฒนาง่ายขึ้น
  • ความดันการทํางาน: ปกติระหว่าง 3V และ 5V, มีความสอดคล้องกับพลังงานที่ดี, เป็นที่สอดคล้องกับระดับทางกล 3.3V และ 5V, โดยไม่จําเป็นต้องใช้ชิปแปลงระดับเพิ่มเติม
  • มุมมอง: ด้วยมุมมองที่ใหญ่มากกว่า 160 ° มันรับประกันผลการแสดงที่ดีในมุมมองที่แตกต่างกัน
  • ตัวเลือกสี: ให้ตัวเลือกสีหลายสี เช่น สีเหลืองสีน้ําเงิน, สีขาวแสง, และสีน้ําเงินบริสุทธิ์ เพื่อตอบสนองความต้องการทางสายตาและความชอบการออกแบบที่แตกต่างกัน
  • โหมดการแสดง: รองรับโหมดการแสดงหลายรูปแบบ รวมถึงการแสดงภาพและข้อความ เหมาะสําหรับความต้องการในการแสดงข้อมูลต่างๆ
  • การบริโภคพลังงาน: ภายใต้สภาพการแสดงแบบปกติ การบริโภคพลังงานมีเพียง 0.06W ซึ่งต่ํากว่าจอ TFT แบบดั้งเดิมมากทําให้มันเหมาะสําหรับการใช้งานที่มีความต้องการการบริโภคพลังงานที่เข้มงวด.
  • วิธีการติดตั้ง: การออกแบบ PCB 4-pin ทําให้สามารถติดตั้งผ่านวิธีการติดตั้งแผ่นวงจรมาตรฐานในขณะที่ให้การเชื่อมต่อไฟฟ้าที่ดี
  • ความสมบูรณ์แบบของสัญญาณ: พิจารณาความมั่นคงและความน่าเชื่อถือของการส่งสัญญาณ การเชื่อมต่อ PCB ควรสั้นและตรงที่สุดเท่าที่เป็นไปได้ เพื่อลดการรบกวนสัญญาณ
  • การออกแบบการระบายความร้อน: OLED สร้างความร้อนระหว่างการทํางาน และการออกแบบ PCB ควรพิจารณาเส้นทางการระบายความร้อน เช่น การปรับปรุงการจัดการความร้อนผ่านการวางแผนหรือพัดระบายความร้อน
  • การออกแบบป้องกันการรบกวน: เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) การออกแบบ PCB ควรใช้มาตรการป้องกันและกรองที่เหมาะสม



ภาพลวดลาย



0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 0







การนิยาม Pin อินเตอร์เฟซ



พิน เลข สัญลักษณ์ คําอธิบาย
1 GND รอบของวงจรโลจิก นี่คือปินพื้น มันต้องเชื่อมต่อกับพื้นดิน
2 VDD พลังงานไฟฟ้าสําหรับ OLED นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้า
3 SCL การเข้าของนาฬิกาลําดับนี้ SCL
4 SDA การใส่ข้อมูลลําดับนี้ SDA





คุณสมบัติไฟฟ้าออปติก



รายการ สัญลักษณ์ นาที แบบว่า แม็กซ์ หน่วย คําสังเกต
ความสว่างในการทํางาน L 80 100 - cd / m2 พิกเซลทั้งหมด ON
การบริโภคพลังงาน P - 50 60 mW

30% พิกเซล ON

ความถี่ของกรอบ Fr - 105 - Hz -

สี

พิกัด

สีฟ้า CIE x 0.11 0.15 0.19



CIE1931

ห้องมืด
CIE y 0.21 0.25 0.29

เวลาตอบสนอง

ยกขึ้น Tr - 10 - เรา -
การพัง Td - 10 - เรา -
อัตราความแตกต่าง Cr 10000:1 - - - ห้องมืด
มุมมอง θ 160 - - ปริญญา -
ระยะเวลาการใช้งาน ด้านบน 22000 - - ชั่วโมง L= 80 cd/m2

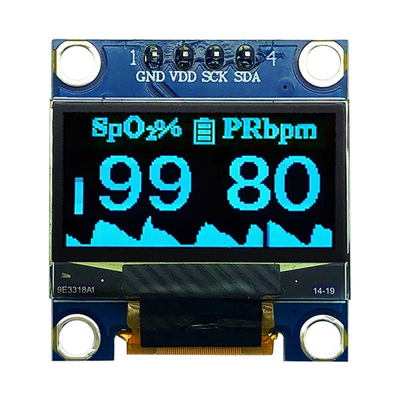

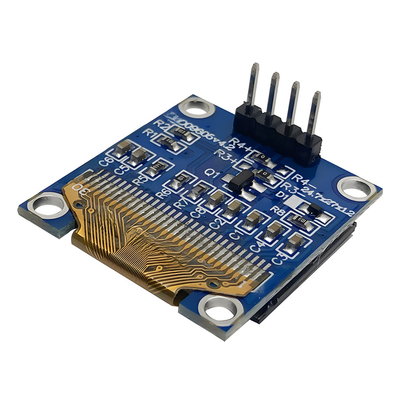

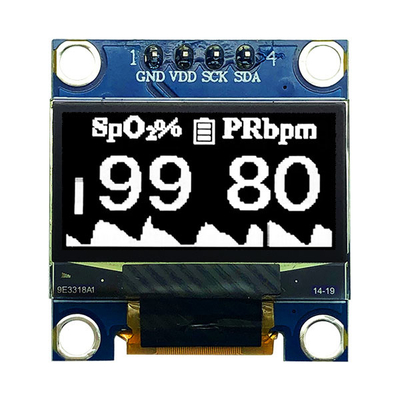

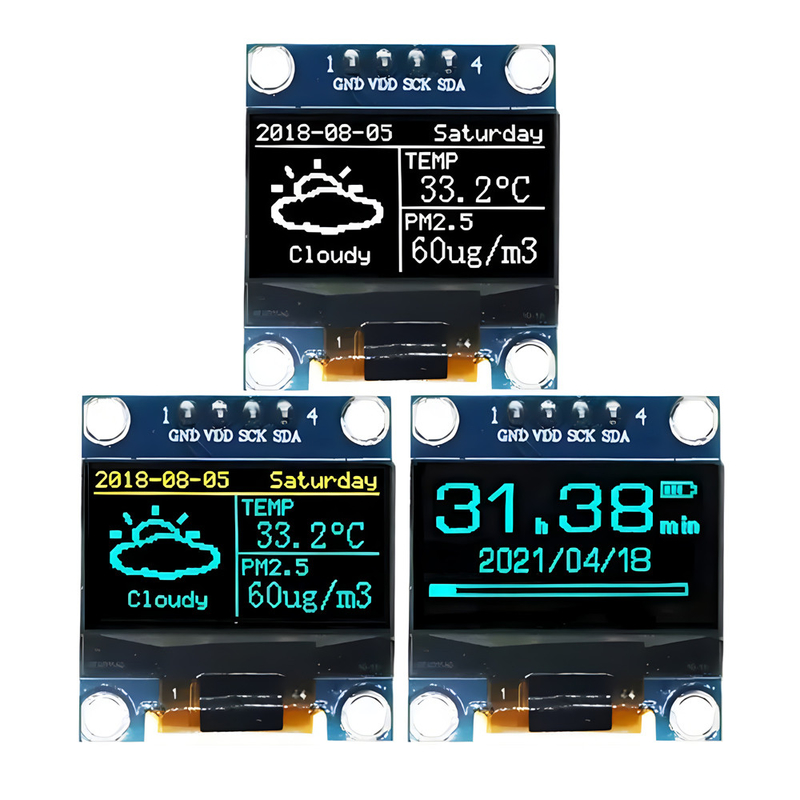

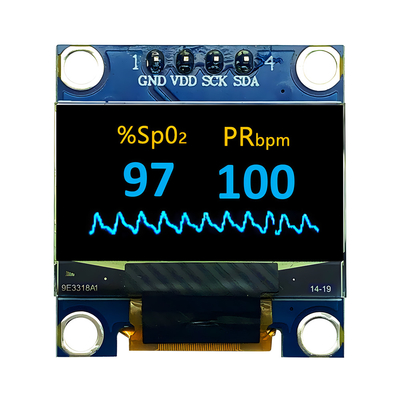

ภาพสินค้า

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 1

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 20.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 3

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 4

0.96 นิ้ว 128x64 ดอท แมทริกซ์ OLED Display Module 4-Pin อินเตอร์เฟซ I2C 5
