รายละเอียดสินค้า:
|
| สินค้า: | จอ OLED ขนาด 2.42 นิ้ว | การแก้ไข: | ความละเอียด 128 x 64 จุด |
|---|---|---|---|
| ประเภทแก้ว: | โอแอลอีดี | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 อุปกรณ์เสริม | ภาพลักษณะ ดิม: | 60.50 × 73.00 × 2.00 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 55.01 × 27.49 (มม) | สนามพิกเซล: | 0.43 × 0.43 (มม.) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| หมายเลขพิน: | 24 พิน | คอนโทรลเลอร์: | SSD1309 หรือเทียบเท่า |
| โหมดขับเคลื่อน: | 1/64 วงจรทํางาน | เครื่องเชื่อม: | COG+FPC |
| อัตราส่วนความคมชัด: | 2000 : 1 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2จอ OLED ขนาด.42 นิ้ว,แฟนสีเหลืองจอ PMOLED,จอ OLED ขนาด 128X64 |
||
ดาวน์โหลดใบข้อมูล
SFOS242XZ-12864Y01 รายละเอียด.pdf
เกี่ยวกับรายการนี้ 2.42-inch OLED 128x64 สีเหลือง FontSFOS242XZ-12864Y01
ภาพรวม
หน้าจอ OLED ขนาด 2.42-inch มีความละเอียด 128x64 พิกเซล เป็นจอ PMOLED ที่มีความทันสมัยที่ใช้เครื่องควบคุม SSD1309 ออกแบบมาเพื่อการใช้งานที่หลากหลายตัวอัดนี้มีตัวอักษรสีเหลืองสดใส, ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับระบบที่ฝัง, โครงการอิเล็กทรอนิกส์ DIY, อุปกรณ์สมาร์ท, และอื่น ๆเพิ่มความเห็นในสภาพสว่างต่าง ๆ.
ลักษณะสําคัญ
ประเภทการแสดง:
การแก้ไข:
สี:
ขนาด:
เครื่องควบคุม:
อินเตอร์เฟซ:
การบริโภคพลังงานต่ํา:
มุมมองกว้าง:
ใช้ง่าย:
ความทนทาน:
การใช้งาน
สรุป
หน้าจอ OLED 128x64 สีเหลืองขนาด 2.42-inch (SSD1309 Controller) เป็นระบบจอที่สามารถใช้งานได้อย่างหลากหลายและมีประสิทธิภาพไม่ว่าคุณจะพัฒนาสินค้าใหม่หรือปรับปรุงระบบที่มีอยู่, จอ OLED นี้แน่นอนว่าจะเพิ่มประสบการณ์และฟังก์ชันของผู้ใช้งานในหลาย ๆ การใช้งาน
ระบบแสดงผล
1) รูปแบบการแสดง: แมทริกซ์ปาซิฟ
2) สีจอ: สีเดียว (สีเหลือง), ขาว, น้ําเงิน, และสีเขียว เป็นตัวเลือก
3) หน้าที่ขับขี่: 1/64 หน้าที่
รายละเอียดทางกล
1) ภาพลวดลาย: ตามภาพลวดลายที่แนบแนบ
2) จํานวนพิกเซล: 128 × 64
3) ขนาดแผ่น: 60.5 × 37 × 1.8 (mm)
4) พื้นที่ใช้งาน: 55.01 × 27.49 (mm)
5) Pixel Pitch: 0.43 × 0.43 (มม)
6) ขนาดพิกเซล: 0.4 × 0.4 (มม)
7) น้ําหนัก: TBD
การวาดเครื่องกล
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V | |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C | |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C | |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | ||
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | ||
| อายุการใช้งาน (180 cd/m2) | 16,000 | - | ชั่วโมง | ||
รายละเอียดไฟฟ้า
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 43 | 52 | mA | |
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | mW | |||
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด |
- |
6.5 | 19.5 | mW | |
| ความสว่าง | Lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (เหลือง) | (x) (y) | ค.ศ. 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |
| มุมมอง | - | 160 | - | - | ระดับ |

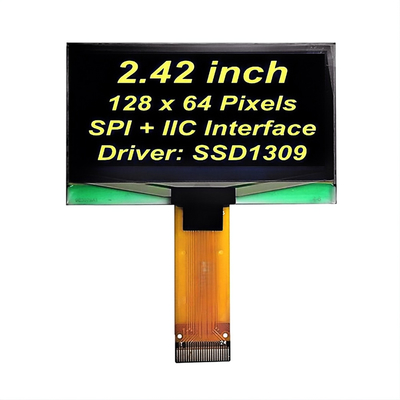

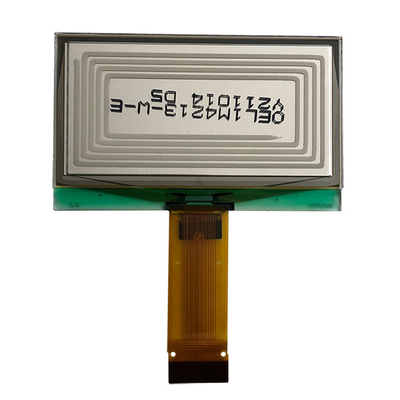

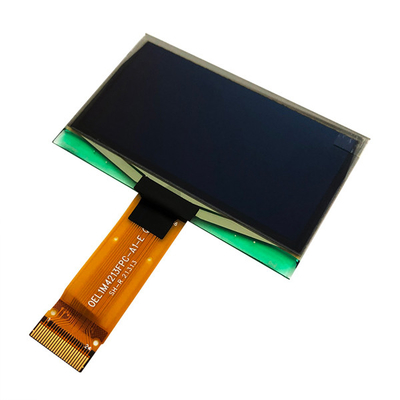

ภาพสินค้า
