รายละเอียดสินค้า:
|
| สินค้า: | 2.48 นิ้ว วงกลม TFT Display | การแก้ไข: | 480 (RGB) x 480 จุด |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 500 cd/m2 (นิต) | หน้าจอสัมผัส: | มีจำหน่าย / ไม่จำเป็น |
| ดูทิศทาง: | มุมมองเต็ม IPS | ไอซีไดร์เวอร์: | ST7701S |
| หมายเลขพิน: | 40 PIN | การเชื่อมต่อ: | ZIF |
| อินเตอร์เฟซ: | 3SPI+18RGB | อายุการใช้งาน LED: | 40,000 ชม |
| สูงสุด:: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | วงกลม 2.8 นิ้ว TFT Display,หน้าจอ LCD วงกลมประเภทรถยนต์,2.8 นิ้วจอ LCD วงกลม |
||
ดาวน์โหลดใบข้อมูล
SFTO248XC-7204AN รายละเอียด.pdf
การนําเสนอผลิตภัณฑ์: จอ TFT วงกลมขนาด 2.8 นิ้วSFTO248XC-7204AN
เปิดตัวจอ TFT ขนาด 2.8 นิ้ว ที่มีความทันสมัยสําหรับรถยนต์ SFTO248XC-7204AN ที่ถูกออกแบบโดยเฉพาะเพื่อความยืดหยุ่นและความยั่งยืนในการใช้งานในรถยนต์หน้าจอ LCD วงกลมมีจอความละเอียดสูง 480x480 พิกเซลด้วยอินเตอร์เฟซ SPI + RGB ที่ทันสมัย จอนี้ถูกออกแบบให้เข้ากับระบบรถยนต์ได้อย่างต่อเนื่อง
จอ TFT วงกลมขนาด 2.8 นิ้ว SFTO248XC-7204AN ของรถยนต์เป็นทางออกที่ล้ําหน้าสําหรับความต้องการรถยนต์ที่ทันสมัย ซึ่งมีคุณภาพ, ผลงาน และความทนทานสูงสุดไม่ว่าจะเป็นสําหรับการผลิตรถยนต์ใหม่หรือการปรับปรุงตลาดหลัง, จอนี้ถูกออกแบบมาเพื่อเพิ่มประสบการณ์การขับขี่ ด้วยเทคโนโลยีที่ทันสมัยและภาพดีเยี่ยม
สําหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้ หรือการสั่งซื้อ กรุณาติดต่อเราวันนี้!
| ลักษณะ | รายละเอียด | |
|
แสดงรายละเอียด |
ประเภท LCD | 2.48 นิ้ว |
| การแก้ไข (H*V) | 480 ((RGB) × 480 | |
| ประเภทเทคโนโลยี | a-Si TFT | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| ทิศทางการดู | ทั้งหมด | |
| ทิศทางการพลิกระดับสีเทา | - | |
|
เครื่องจักรกล ลักษณะ |
มิติของกรอบ (W x H x T) (มม) | 65.87*69.04* 185 |
| พื้นที่ทํางาน ((mm) | 62.93*6293 | |
| พื้นที่ชม CTP ((มม) | / | |
| พร้อม / ไม่มีจอสัมผัส | โดยไม่มี | |
| ประเภทเครื่องเชื่อม | 0.5 pitch 40pin | |
| ประเภทไฟหลัง | LED | |
| น้ําหนัก (g) | TBD | |
|
เครื่องไฟฟ้า ลักษณะ |
อินเตอร์เฟซการแสดง | 3SPI+18RGB |
| จํานวนสี | 262K | |
| แสดงไดรเวอร์ IC | ST7701S | |
การวาดเครื่องกล
การมอบ Pin
| 1 | LED A | LED ANODE |
| 2 | LED K | LED CATHODE |
| 3 | LED K | LED CATHODE |
| 4 | GND | ดิน |
| 5 | VCI | พลังงานไฟฟ้า |
| 6 | กําหนดใหม่ | ซีนัลรีเซ็ท สัมผัสต่ํา |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | สัญญาณข้อมูล SPI |
| 10 | SCK | สัญญาณ SPI Clock |
| 11 | CS | SPI ชิปเลือกสัญญาณ |
| 12 | PCLK | สัญญาณนาฬิกาจุด RGB |
| 13 | DE | สัญญาณเปิดข้อมูล RGB |
| 14 | VSYNC | สัญญาณปรับระดับกรอบ RGB |
| 15 | HSYNC | สัญญาณปรับเปลี่ยนสาย RGB |
| 16 ~ 33 | DB0 ~ DB17 | สัญญาณข้อมูล RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | ดิน |
| 35 | TP_INT | กดตัด |
| 36 | TP_SDA | สัญญาณข้อมูล IIC |
| 37 | TP_SCL | การสัมผัสสัญญาณ IIC Clock |
| 38 | TP_RESET | การสัมผัสสัญญาณรีเซ็ต |
| 39 | TP_VCI | การสัมผัส การให้พลังงาน |
| 40 | GND | ดิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 0.3~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.5 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 50 | mA | VDD = 2.8V, Ta = 25.C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | μA | VIN=VDD หรือ VSS |
ไฟหลังขับรถ
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| กระแสไฟฟ้าต่อ | IF | -- | 20 | -- | mA |
| โฟลเตจด้านหน้า | VF | - | 19.2 | - | V |
| โหมดการเชื่อมต่อ | -- | 6S | -- | ||
| จํานวน LED | / | 6 | pcs | ||
| อายุการใช้งาน LED | 40000 | 50000 |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
|
มุมมอง |
θT |
CR≥10 |
80 | 85 | - |
ปริญญา |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| อัตราความแตกต่าง | CR | θ=0° | 800 | 1000 |
- |
- |
| เวลาตอบสนอง | น้ํามัน | 25°C |
- |
30 | 35 |
ms |
| TOFF | ||||||
| ความเหมือนกัน | ยู |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| ความสว่าง | L |
- |
500 |
- |
cd/m2 |

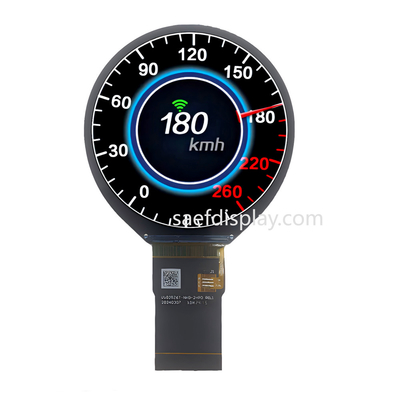

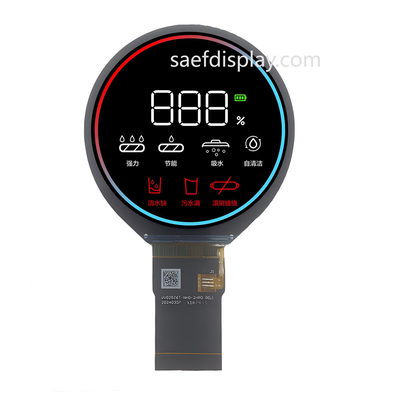

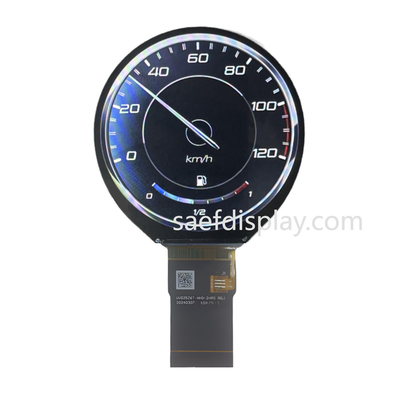

ภาพสินค้า
