รายละเอียดสินค้า:
|
| คําสําคัญ: | 6.86 นิ้ว Bar TFT | การแก้ไข: | 1280x480 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ไอซีไดร์เวอร์: | FL7707 |
| ความส่องสว่างของพื้นผิว: | ขั้นต่ำ 800 cd/m2 | หน้าจอสัมผัส: | ไม่ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อายุการใช้งาน LED: | 40,000 ชม |
| ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 6.86 นิ้ว ทัช TFT,MIPI Interface Capacitive Touch TFT การใช้งานแบบสัมผัส,ความสว่างสูง TFT การสัมผัสความจุ |
||
ดาวน์โหลดใบข้อมูล
SFTO686XC-7108B-CT รายละเอียด (800nits).pdf
FL7707N_DS_V0.2_20230324_ลูกค้า.pdf
เรื่องของนี้SFTO686XC-7108BCT
หน้าจอ LCD TFT ขนาด 6.86 นิ้ว มีคุณสมบัติสําคัญดังต่อไปนี้:
ขนาดของจอ: ขนาดทางด้านขอบของจอ 6.86 นิ้ว ทําให้มันเหมาะสําหรับการใช้งานต่าง ๆ รวมถึงจอประกอบการอุตสาหกรรม, อุปกรณ์มือถือ, และอุปกรณ์พกพา.
ความละเอียด: ด้วยความละเอียด 1280 x 480 จอถูกปรับปรุงให้เหมาะกับการใช้งานจอขนาดใหญ่ โดยให้ความชัดเจนและรายละเอียดที่ดีแม้ว่ามันอาจจะไม่สูงเท่าจอที่ทันสมัย ในแง่ของความหนาแน่นของพิกเซล. อัตราส่วนความละเอียดที่เป็นเอกลักษณ์สามารถมีประโยชน์สําหรับการวางแผน UI และกราฟิกเฉพาะเจาะจง
ความสว่าง: ระดับความสว่าง 800 นิต รับประกันว่าจอจะสว่างพอสําหรับการใช้งานในสภาพสว่างที่แตกต่างกัน, รวมถึงสภาพแวดล้อมกลางแจ้งระดับความสว่างนี้เป็นประโยชน์สําหรับการอ่านและการมองเห็น.
อินเตอร์เฟซ MIPI: การใช้อินเตอร์เฟส MIPI เป็นเรื่องปกติในหน้าจอที่ทันสมัย เนื่องจากมันทําให้มีการถ่ายทอดข้อมูลความเร็วสูงระหว่างหน้าจอและตัวควบคุมซึ่งเป็นประโยชน์ในการลดความช้าและปรับปรุงผลงานโดยรวม.
แบบจอแบบนี้สามารถใช้งานได้หลายประเภท เพราะความสมดุลของขนาด, ความละเอียด, ความสว่าง และอินเตอร์เฟสมันเป็นสิ่งจําเป็นที่จะพิจารณาว่า ปริมาตรเหล่านี้ตรงกับการใช้งานที่ตั้งใจและความต้องการของผู้ใช้.
ลักษณะ
| รายการ | เนื้อหา | หน่วย |
| ประเภท LCD | TFT | - |
| แสดงสี | 16M | |
| ทิศทางการดู | ทั้งหมด | ชั่วโมง |
| อุณหภูมิการทํางาน | -20~+70 | °C |
| อุณหภูมิการเก็บรักษา | -30~+80 | °C |
| ขนาดโมดูล | 66.6*181.0*46 | mm |
| พื้นที่ทํางาน ((W × H) | 60.19*16051 | mm |
| จํานวนจุด | 480 × RGB × 1280 | จุด |
| ความดันไฟฟ้า | 3.3 | V |
| ไฟหลัง | 12-LED (สีขาว) | pcs |
| ความสว่าง ((LCM) | 800 | cd/m2 |
| การโอนข้อมูล | MIPI | - |
| ประเภทเครื่องเชื่อม LCM |
AFC30-S40FCC-00 |
0.5PITCH 40 ปิน |
| ไดรเวอร์ IC | FL7707 |
การวาดเครื่องกล
คําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | D0P | MIPI ข้อมูลเส้นทางเข้า0 (บวก) |
| 3 | D0N | MIPI รายการข้อมูล lane0 input (ลบ) |
| 4 | GND | ดิน |
| 5 | D1P | MIPI ข้อมูล lane1 input ((บวก) |
| 6 | D1N | MIPI ข้อมูล lane1 input (ลบ) |
| 7 | GND | ดิน |
| 8 | CLKP | การเข้า MIPI CLK (บวก) |
| 9 | CLKN | การเข้า MIPI CLK (ลบ) |
| 10 | GND | ดิน |
| 11 | D2P | MIPI ข้อมูลทางเข้า2 (บวก) |
| 12 | D2N | MIPI ข้อมูล Lane2 input (ลบ) |
| 13 | GND | ดิน |
| 14 | D3P | MIPI ข้อมูลทางเข้า3 (บวก) |
| 15 | D3N | MIPI ข้อมูล Lane3 input (ลบ) |
| 16-17 | GND | ดิน |
| 18-19 | VCC-1V8 | IO การจําหน่ายพลังงาน ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินสูง ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | ดิน |
| 28-29 | K | ไฟเบาะหลัง LED ดิน |
| 30 | GND | ดิน |
| 31 | VGL/NC | NC |
| 32-33 | GND | ดิน |
| 34 | VGH/NC | NC |
| 35-36 | A | พลังงาน LED ไฟหลัง |
| 38-39 | VDD-3V3 | การจําหน่ายพลังงาน ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | - | V |
| ประตูในแรงกระหน่ําไฟฟ้า | VGH | - | 15 | - | V | |
| การปิดประตู ความดันไฟฟ้า | VGL | - | - 11 | - | V |
คุณสมบัติไฟฟ้า ((Vss=0V,Ta=25°C)
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| พลังงานไฟฟ้า | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ความดันการเข้า | HH | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ราคาถูก | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| ความดันไฟฟ้า | - | - | - | 9.6 | - | V | |
| กระแสไฟฟ้า | ถ้า | - | - | 240 | - | mA | |
| กระแสไฟฟ้า | ปกติ | ipn | ซีรี่ย์ชิป 3 × 4 | - | - | mA | |
| การลดความมืด | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ชั่วโมง | |

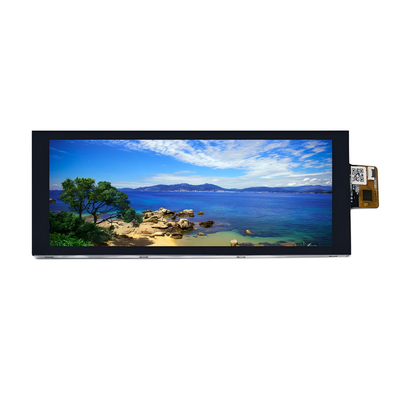

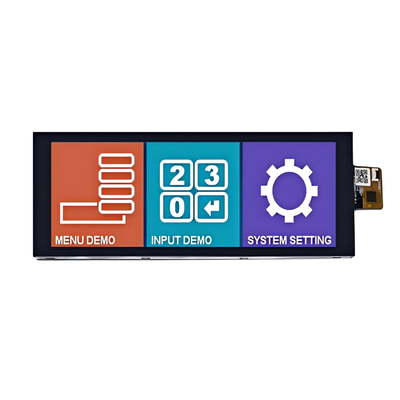

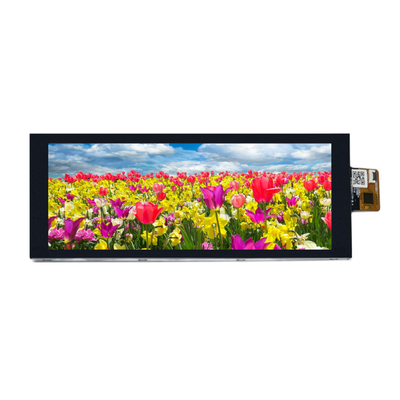

ภาพสินค้า
