รายละเอียดสินค้า:
|
| คําสําคัญ: | บาร์ TFT ขนาด 11.9 นิ้ว | การแก้ไข: | 1480x320 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ไอซีไดร์เวอร์: | FL7705 |
| ความส่องสว่างของพื้นผิว: | ขั้นต่ำ 800 cd/m2 | หน้าจอสัมผัส: | ไม่ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อายุการใช้งาน LED: | 40,000 ชม |
| ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | MIPI อินเตอร์เฟซบาร์ TFT LCD Display11จอจอ LCD TFT ขนาด 9 นิ้ว,11.9 Inch Bar TFT LCD Display |
||
ดาวน์โหลดใบข้อมูล
เรื่องของนี้SFTO1190GX-7161AN
หน้าจอ LCD TFT ขนาด 11.9 นิ้วมีคุณสมบัติสําคัญดังต่อไปนี้:
ขนาดจอ: ขนาดทางด้านขอบของ 11.9 นิ้วทําให้มันเหมาะสําหรับการใช้งานต่าง ๆ รวมถึงจอประกอบการอุตสาหกรรม, อุปกรณ์มือถือ, และอุปกรณ์พกพา.
ความละเอียด: ด้วยความละเอียด 1480 x 320 จอถูกปรับปรุงให้เหมาะกับการใช้งานจอขนาดใหญ่ โดยให้ความชัดเจนและรายละเอียดที่ดีแม้ว่ามันอาจจะไม่สูงเท่าจอที่ทันสมัย ในแง่ของความหนาแน่นของพิกเซล. อัตราส่วนความละเอียดที่เป็นเอกลักษณ์สามารถมีประโยชน์สําหรับการวางแผน UI และกราฟิกเฉพาะเจาะจง
ความสว่าง: ระดับความสว่าง 800 นิต รับประกันว่าจอจะสว่างพอสําหรับการใช้งานในสภาพสว่างที่แตกต่างกัน, รวมถึงสภาพแวดล้อมกลางแจ้งระดับความสว่างนี้เป็นประโยชน์สําหรับการอ่านและการมองเห็น.
อินเตอร์เฟซ MIPI: การใช้อินเตอร์เฟส MIPI เป็นเรื่องปกติในหน้าจอที่ทันสมัย เนื่องจากมันทําให้มีการถ่ายทอดข้อมูลความเร็วสูงระหว่างหน้าจอและตัวควบคุมซึ่งเป็นประโยชน์ในการลดความช้าและปรับปรุงผลงานโดยรวม.
แบบจอแบบนี้สามารถใช้งานได้หลายประเภท เพราะความสมดุลของขนาด, ความละเอียด, ความสว่าง และอินเตอร์เฟสมันเป็นสิ่งจําเป็นที่จะพิจารณาว่า ปริมาตรเหล่านี้ตรงกับการใช้งานที่ตั้งใจและความต้องการของผู้ใช้.
ลักษณะ
| ไม่ ไม่ | รายการ | รายละเอียด | หน่วย |
| 1 | ขนาดของพานิล | 11.88 ¢ | นิ้ว |
| 2 | จํานวนพิกเซล | 320 ((H) × 1480 ((V) | พิกเซล |
| 3 | พื้นที่ทํางาน | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | พิกเซลปิช | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | มิติการออกแบบ | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | จํานวนสี | 16.7M | - |
| 7 | โหมดการแสดง | รูปแบบการส่ง, ปกติดํา | - |
| 8 | ทิศทางการดู | การดูทั้งหมด | - |
| 9 | รูปแบบแสดง | สายตั้ง RGB | - |
| 10 | การบํารุงผิว | แสงสว่าง | - |
| 11 | อินเตอร์เฟซ | MIPI | - |
| 12 | ไฟหลัง | LED ขาว | - |
| 13 | อุณหภูมิการทํางาน | -20~70 | °C |
| 14 | อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
| 15 | น้ําหนัก | 120 | g |
การวาดเครื่องกล
คําอธิบาย Pin
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | D0P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก |
| 3 | D0N | การใส่ข้อมูลความแตกต่าง MIPI ลบ |
| 4 | GND | ดิน |
| 5 | D1P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก |
| 6 | D1N | การใส่ข้อมูลความแตกต่าง MIPI ลบ |
| 7 | GND | ดิน |
| 8 | CLKP | หน่วย input clock MIPI |
| 9 | CLKN | ลงมาของนาฬิกาความแตกต่าง MIPI ลบ |
| 10 | GND | ดิน |
| 11 | D2P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก |
| 12 | D2N | การใส่ข้อมูลความแตกต่าง MIPI ลบ |
| 13 | GND | ดิน |
| 14 | D3P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก |
| 15 | D3N | การใส่ข้อมูลความแตกต่าง MIPI ลบ |
| 16 | GND | ดิน |
| 17 | IOVCGCN1D.8V-3.3V | |
| 18 | IOVCC1.8V-3.3V | แหล่งไฟฟ้าสําหรับพลังงานแบบแอนลาจ |
| 19 | ||
| 20 | NC | ไม่มีการเชื่อมต่อ |
| 21 | NC | ไม่มีการเชื่อมต่อ |
| 22 | NC | ไม่มีการเชื่อมต่อ |
| 23 | NC | ไม่มีการเชื่อมต่อ |
| 24 | RSTB | กําหนดปินใหม่ |
| 25 | STBYB | ระบบควบคุมการรอคอย |
| 26 | NC | ไม่มีการเชื่อมต่อ |
| 27 | GND | ดิน |
| 28 | K | แคทโดด LED |
| 29 | K | |
| 30 | GND | ดิน |
| 31 | NC | ไม่มีการเชื่อมต่อ |
| 32 | GND | ดิน |
| 33 | GND | ดิน |
| 34 | NC | ไม่มีการเชื่อมต่อ |
| 35 | A | แอนโด LED |
| 36 | A | |
| 37 | GND | ดิน |
| 38 | VDD ((3.3V) | แหล่งไฟฟ้าสําหรับพลังงานแบบแอนลาจ |
| 39 | VDD ((3.3V) | |
| 40 | NC | ไม่มีการเชื่อมต่อ |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | ค่า | หน่วย | |
| นาที | แม็กซ์ | |||
| ความดันไฟฟ้าแบบดิจิตอล | VCI | - 03 | 4.0 | V |
| ความดันไฟฟ้าแบบดิจิตอล | IOVCC | - 03 | 4.0 | V |
สภาพการทํางาน
| รายการ | สัญลักษณ์ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | |||
| ความดันไฟฟ้าแบบดิจิตอล | VDD | 3.0 | 3.3 | 3.6 | V |
| ความดันไฟฟ้าแบบดิจิตอล | IOVCC | 1.6 | - | 3.6 | V |
| โลจิกอินทุ้นวอลเตจ | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

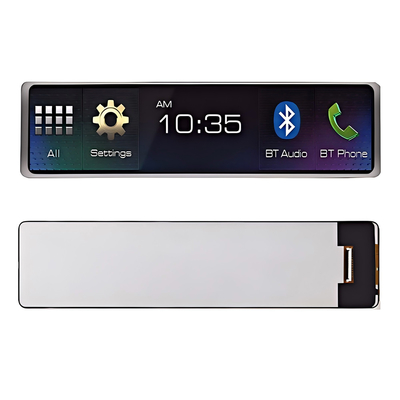

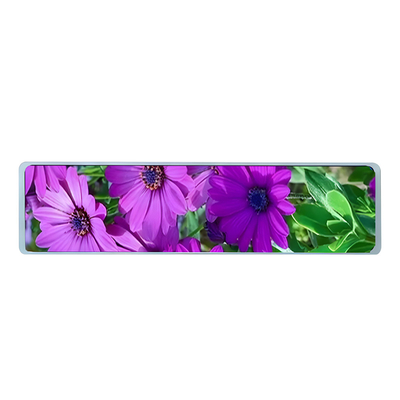

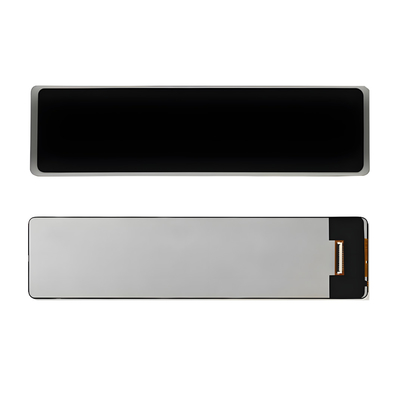

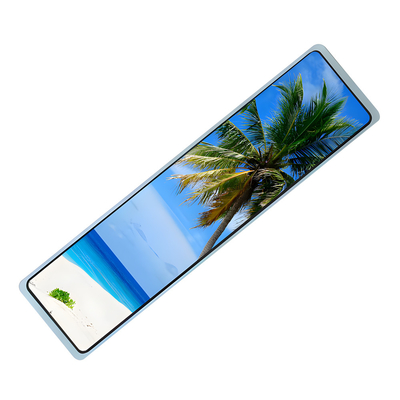

ภาพสินค้า
