รายละเอียดสินค้า:
|
| สินค้า: | 1.5 นิ้ว SPI OLED | การแก้ไข: | 128x128 พิกเซล |
|---|---|---|---|
| โครงสร้าง: | COG + PCB | อินเตอร์เฟซ: | อินเตอร์เฟส I2C |
| หน้าจอสัมผัส: | สามารถปรับแต่งได้ | ดูทิศทาง: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 34.3 × 45.5 × 3.8 (มม.) | การเชื่อมต่อ: | หมุดส่วนหัว |
| หมายเลขพิน: | 7 พิน | อุณหภูมิในการทำงาน: | -40℃ ถึง +85℃ |
| ตลอดชีวิต: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ OLED 128x128 ดอท แมทริกซ์ จอ OLED โมดูล 7 ปิน,7-Pin Module OLED Display |
||
SFOM150YZ7-128128WB-01 รายละเอียด.pdf
เกี่ยวกับรายการนี้ SFOM150YZ7-128128WB-01 1.5 นิ้ว OLED Display SPI อินเตอร์เฟซ
หน้าจอ OLED อินเตอร์เฟซ SPI ขนาด 1.5 นิ้ว ใช้เมทริกซ์จุด 128x128 และพร้อมกับ SSD1327/SH1107G Driver IC ให้เลือกแสงสีขาว/สีน้ําเงิน เป็นสินค้าโมดูล 7 ปินเทคโนโลยี OLED (Organic Light Emitting Diode) ให้ผลการแสดงความแตกต่างสูงและมุมมองกว้างขณะเดียวกันยังมีเวลาตอบสนองที่รวดเร็วและลักษณะการบริโภคพลังงานที่ต่ํา
โมดูลจอ OLED ขนาด 1.5 นิ้วจาก SAEF Technology เป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการการแก้ไขจอขนาดเล็ก เนื่องจากความละเอียดสูง ความสว่างสูงและลักษณะการบริโภคพลังงานที่ต่ํา.
ข้อมูลทางกายภาพ
| ไม่ | รายการ | รายละเอียด | หน่วย |
| 1 | ขนาดทางด้านขั้ว | 1.50 | นิ้ว |
| 2 | การแก้ไข | 128 * 128 | จุด |
| 3 | พื้นที่ทํางาน | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | มิติการออกแบบ | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | พิกเซลปิช | 0.210 ((W) * 0.210 ((H) | mm2 |
| 6 | ขนาดพิกเซล | 0.185 ((W) * 0.185 (H) | mm2 |
| 7 | ไดรเวอร์ IC | SH1107G / SSD1327 |
- |
| 8 | แสดงสี | สีขาว / สีฟ้าเป็นตัวเลือก |
- |
| 9 | สีเทา | 1 | หน่อย |
| 10 | อินเตอร์เฟซ | SPI |
- |
| 11 | IC ประเภท Package IC | COG |
- |
| 12 | ประเภทการเชื่อมโยงโมดูล | ZIF |
- |
| 13 | ความหนา | 2.66±01 | mm |
| 15 | หน้าที่ | 1/128 |
- |
การวาดลวดลายกลไก
การนิยาม Pin
| หมายเลขปิน | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | GND | P | สาเหตุของระบบ OEL |
| 2 | VCC | P | พลังงานไฟฟ้าสําหรับระบบ OEL |
| 3 | SCL | ฉัน | เมื่อ SPI โหมดถูกเลือก SCL จะเป็นการเข้านาฬิกาลําดับ SCL เมื่อ I2C โหมดถูกเลือก SCL เป็นการเข้านาฬิกาลําดับ SCL |
| 4 | SDA | ฉัน | เมื่อ SPI โหมดถูกเลือก, SDA จะเป็นการเข้าข้อมูลลําดับ SI และเมื่อ I2C โหมดถูกเลือก, SDA จะเป็นการเข้าข้อมูลลําดับ SDA |
| 5 | RES | ฉัน |
การรีเซ็ตพลังงานสําหรับตัวควบคุมและคนขับ ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
| 6 | DC | ฉัน |
ข้อมูล/การควบคุมคําสั่ง ปินนี้คือ ปินควบคุมข้อมูล/คําสั่ง เมื่อดึงปินสูง และเลือกโหมดอินเตอร์เฟซซีเรียล ข้อมูลที่ SI จะถูกตีความเป็นข้อมูล เมื่อดึงต่ํา ข้อมูลที่ SI จะถูกโอนไปยังบันทึกคําสั่งใน I2C โหมด, ปินนี้ทําหน้าที่ SA0 สําหรับ slave การเลือกที่อยู่.สําหรับความสัมพันธ์รายละเอียดกับสัญญาณ MCU อินเตอร์เฟซ, กรุณาดู แผนที่ลักษณะ |
| 7 | CS | ฉัน |
ชิปเลือก ปินนี้คือการเข้าเลือกชิป ชิปเปิดการสื่อสาร MCU เมื่อ CS # ดึงต่ําเท่านั้น |
คุณสมบัติไฟฟ้าออปติก
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
| ความสว่างในการทํางาน | L | 80 | 100 |
- |
cd/m2 | พิกเซล 100% | |
| การบริโภคพลังงาน | P |
- |
120 | 150 | mW | พิกเซล 30% | |
| ความถี่ของกรอบ | Fr |
- |
100 |
- |
Hz |
- |
|
| สีที่สอดคล้อง |
สีฟ้า |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
ห้องมืด |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| เวลาตอบสนอง | ยกขึ้น | Tr |
- |
10 |
- |
เรา |
- |
| การพัง | Td |
- |
10 |
- |
เรา |
- |
|
| อัตราความแตกต่าง | Cr | 10000:1 |
- |
- |
- |
ห้องมืด | |
| มุมมอง | △θ | 160 |
- |
- |
ปริญญา |
- |
|
| ระยะเวลาการใช้งาน | ด้านบน | 20,000 |
- |
- |
ชั่วโมง | L= 100 cd/m2 | |

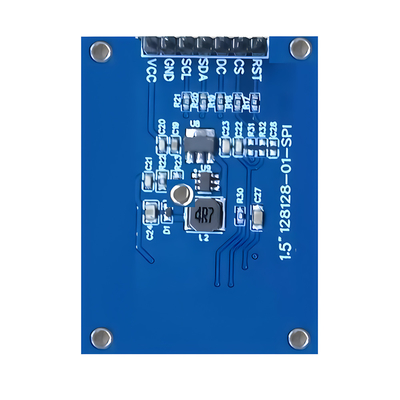

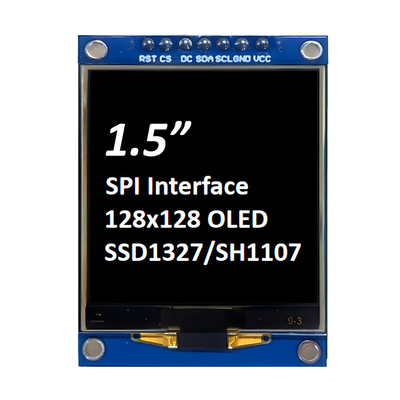

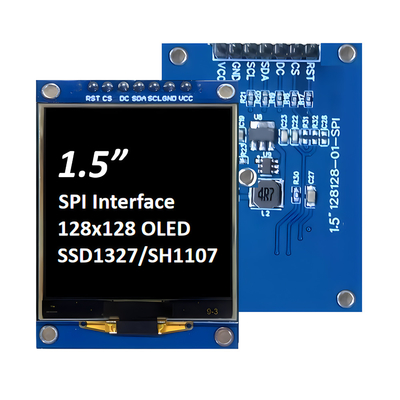

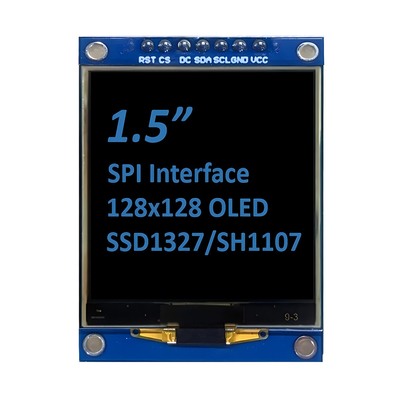

ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
