รายละเอียดสินค้า:
|
| สินค้า: | จอ TFT ขนาด 2.8 นิ้ว พร้อม CTP | การแก้ไข: | 240*320 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | SPI 4 สาย | หน้าจอสัมผัส: | พีซีเอพี |
| ดูทิศทาง: | IPS ทุกมุมมอง | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ST7789V | หมายเลขพิน: | 10 พิน |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 400 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 400nits IPS TFT Display การแสดงภาพ,ออฟติก บอนด์ IPS TFT Display,2.8 นิ้ว IPS TFT Display |
||
2หน้าจอ LCD TFT ขนาด 8 นิ้ว.pdf
เรื่องของชิ้นนี้ SFTO280PY-7200ACT 2.8 นิ้ว TFT แมวโหลดจอสัมผัสจุลภาพ
จอ IPS TFT 2.8 นิ้วที่เชื่อมต่อด้วยสายไฟฟ้า เป็นอุปกรณ์ที่รวมเทคโนโลยีการแสดงและการสัมผัสที่ทันสมัยต่อไปนี้เป็นการนําเสนอรายละเอียดของผลิตภัณฑ์ SFTO280PY-7200ACT:
ข้อมูลสินค้า
-ขนาดจอ: 2.8 นิ้ว
- ความละเอียด: 240x320 พิกเซล
-เทคโนโลยีจอ: เทคโนโลยี IPS (In Plane Switching) ให้มุมมองกว้างและความแม่นยําของสี
-ความสว่าง: 400 นิต เหมาะสําหรับการดูในสภาพสว่างที่แตกต่างกัน
-เทคโนโลยีจอสัมผัส: มีความสามารถในการควบคุมความรู้สึกสูงและการควบคุมการสัมผัสที่แม่นยํา
อินเตอร์เฟซ: จอ TFT รองรับ SPI (Serial Peripheral Interface) และจอสัมผัส รองรับ อินเตอร์เฟส I2C (Inter Integrated Circuit) เพื่อเชื่อมต่อง่ายกับไมโครคอนโทรลเลอร์หรือโปรเซสเซอร์อื่น ๆ
- การผูกสายตา: การใช้ยาแน่นสายตาในการผูกจอสัมผัสและจอแสดงภาพ
-Multi touch: ปกติรองรับฟังก์ชัน multi touch ทําให้นิ้วมือหลายตัวทํางานพร้อมกัน
-ความทนทาน: จอสัมผัสขนาดใหญ่ทนทานกว่าจอสัมผัสแบบต้านทาน และไม่ค่อยเกิดความเสียหายทางกายภาพ
สถานการณ์การใช้งาน
- Industrial Control Panel: ใช้ในการแสดงและควบคุมอุปกรณ์อุตสาหกรรม
-อุปกรณ์การแพทย์: แสดงข้อมูลสําคัญเกี่ยวกับอุปกรณ์การแพทย์
-ผลิตภัณฑ์อิเล็กทรอนิกส์ผู้บริโภค เช่น อุปกรณ์บ้านฉลาด คอนโซลเกมมือถือ ฯลฯ
-ในจอรถ: ใช้สําหรับดัชบอร์ดหรือระบบ infotainment ของรถ
-ระบบสารสนเทศธุรกิจ เช่น เครื่อง POS, เทอร์มินัลเซลฟ์เซอร์วิส เป็นต้น
ข้อดีของสินค้า
-ความสว่างสูง: ความสว่าง 400nits รับประกันการแสดงชัดเจนในสภาพสว่างที่แตกต่างกัน
-ความแตกต่างสูง: เทคโนโลยี IPS ให้ความแตกต่างและการแสดงสีที่ดีกว่า
-Multi-touch: จอสัมผัสจุลินทรีย์รองรับการสัมผัสหลายแบบ, ให้ประสบการณ์การปฏิสัมพันธ์ที่เรียบง่าย
- การเชื่อมต่อทางออปติก: เสริมผลการแสดงและความแม่นยําในการสัมผัส
สรุปคือ จอ IPS TFT 2.8 นิ้ว ที่เชื่อมต่อด้วยสายไฟฟ้าทําให้มันเหมาะสมกับฉากการใช้งานต่าง ๆ และให้ประสบการณ์การปฏิสัมพันธ์ผู้ใช้ที่ดี.
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| ขนาดจอ | 20.8 นิ้ว | กลม |
| จํานวนพิกเซล | 240RGB ((H) x320 ((V) | พิกเซล |
| พื้นที่แสดง | 43.20 ((H) x57.60 ((V) | mm |
| พิกเซลปิช | 0.180 ((H) x0.180 ((V) | mm |
| มิติการออกแบบ | 50.00x69.20x310 | mm |
| การจัดวางพิกเซล | สายตั้ง RGB | ― |
| โหมดการแสดง | ปกติเป็นสีดํา | ― |
| ทิศทางการดู | ทั้งหมด | ― |
| แสดงสี | 262K | ― |
| ความสว่าง ((cd/m2) | 400 | นิต |
| อัตราความแตกต่าง | 1200:1 | ― |
| อินเตอร์เฟซ | 4สาย SPI | |
| ไฟหลัง | ประเภทไฟข้าง LED | ― |
| ไดรฟ์ IC | ST7789V | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
| หน้าจอสัมผัส | หน้าจอสัมผัสความจุ | |
| อินเตอร์เฟซจอสัมผัส | I2C | |
| การประกอบ TFT+CTP | การเชื่อมต่อทางแสง |
ภาพลวดลาย
การนิยาม Pin อินเตอร์เฟซ TFT
| ปินโน | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | VCC | พลังงานไฟฟ้า 2.8V |
| 3 | SDA | ปินเข้า/ออกของ SPI |
| 4 | SCLK | ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียล |
| 5 | CS | ชิปเลือก pin input |
| 6 | กําหนดใหม่ | หน่วยเข้ารีเซ็ตภายนอก |
| 7 | LEDA | ไฟหลัง LED ((Anode) |
| 8 | LEDK | ไฟหลัง LED ((แคโทด) |
| 9 | NC | NC |
| 10 | RS | การแสดงข้อมูล/ปินการเลือกคําสั่งในอินเตอร์เฟซลําดับ 4 เส้น |
การนิยาม Pin CTP
| 1 | GND | ดิน |
| 2 | CTP_RST | เปลี่ยนหน้าจอสัมผัส |
| 3 | CTP_INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 4 | CTP_SDA | สัญญาณข้อมูลจอสัมผัส |
| 5 | CTP_SCL | สัญญาณนาฬิกาจอสัมผัส |
| 6 | VCC | พลังงาน |
รายละเอียดทางออนไลน์
|
รายการ |
สัญลักษณ์ |
สภาพ |
นาที |
ประเภท |
แม็กซ์ |
หน่วย |
|
|
ความสว่างสีขาว (กลาง) |
Lv |
Θ=0 ปกติ การดู มุม IBL=80mA |
-- |
400 |
-- |
cd/m2 |
|
|
เวลาตอบสนอง |
Tr+Tf |
-- |
30 |
35 |
ms |
||
|
อัตราความแตกต่าง |
CR |
1000 |
1200 |
-- |
-- |
||
|
สี สี (CIE1931) |
สีขาว |
Wx |
-- |
0.308 |
-- |
|
|
|
วาย |
-- |
0.339 |
-- |
||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
75 |
80 |
-- |
|
|
ΘR |
75 |
80 |
-- |
||||
|
Ver |
ธ |
75 |
80 |
-- |
|||
|
ΘD |
75 |
80 |
-- |
||||
|
ความสอดคล้องความสว่าง |
ค่าเฉลี่ย |
Θ=0 |
80 |
90 |
-- |
% |
|
|
สี Gamut |
NTSC |
Θ=0 |
65 |
70 |
-- |
% |
|
|
ทิศทางการมองที่ดีที่สุด |
ทั้งหมด |
||||||
ลักษณะของ TFT LCD
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 60 | 80 | mA |
| โลเตจ LED | VL | - | 2.8 | 3.2 | V |
| ระยะเวลาใช้งาน LED | นาที | 30000 | 40000 | - | ชั่วโมง |

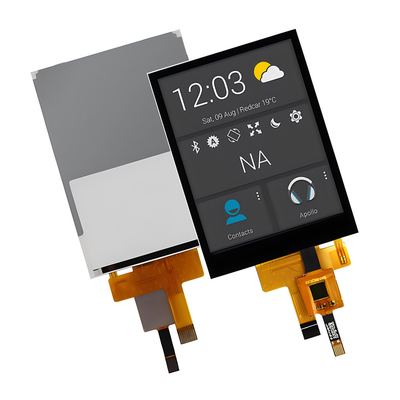

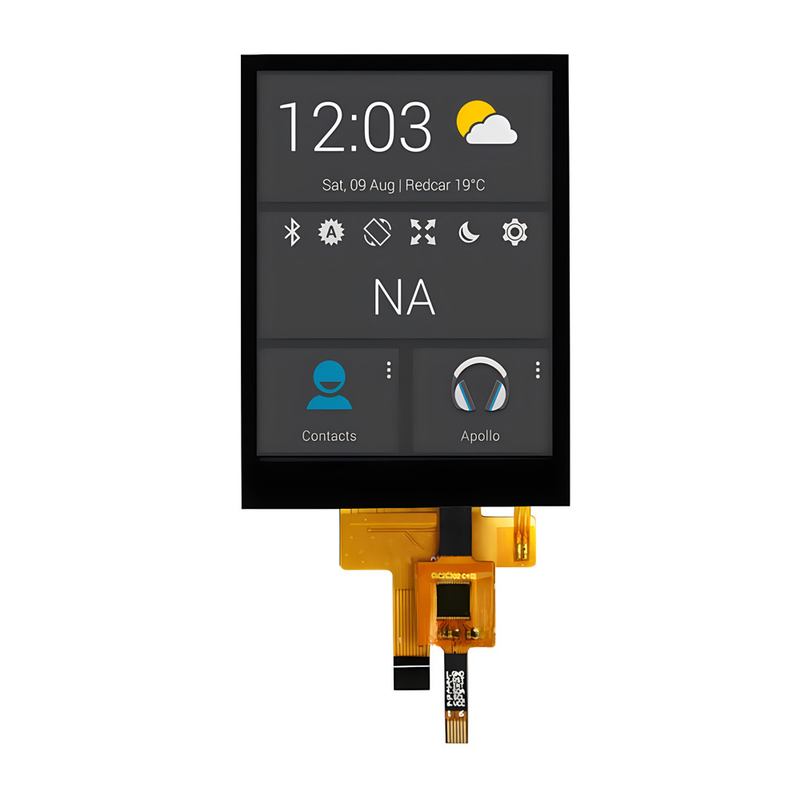

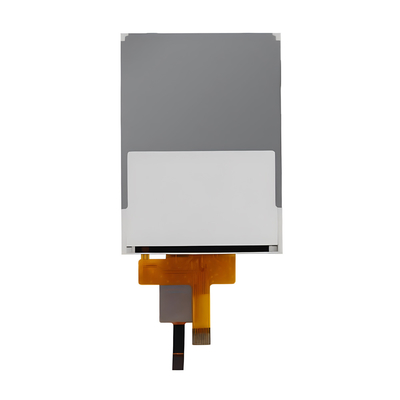

ภาพสินค้า
