รายละเอียดสินค้า:
|
| สินค้า: | จอ OLED ขนาด 3.12 นิ้ว | การแก้ไข: | 256x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | ขนาน, SPI เป็นตัวเลือก |
| แสดงสี: | ขาวเหลือง | เลนส์: | มุมมองทั้งหมด |
| ไอซีไดร์เวอร์: | SSD1322 | ภาพลักษณะ ดิม: | 88.00 (W) x27.80 (H) |
| พื้นที่ทํางาน: | 76.78 (W) x 19.18 (H) | สนามพิกเซล: | 0.30 (W) x 0.30 (H) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| แรงดันไฟฟ้า: | 2.4 - 3.5V | หมายเลขพิน: | 30 พิน |
| ไอซีแพ็คเกจ: | คอฟ | การเชื่อมต่อโมดูล: | ประเภท ZIF |
| หน้าที่: | 1/64 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED 256*64,โมดูลจอ OLED กราฟิก,3โมดูลจอ OLED ขนาด.12 นิ้ว |
||
** ดาวน์โหลดใบข้อมูล **
SFOS312YZ-7091AN รายละเอียด.pdf
เกี่ยวกับรายการ โมดูล OLED กราฟิกสภาพของเครื่องยนต์
ส่งผลงานของคุณสูงขึ้น ด้วยโครงการ 3.12 นิ้ว 256x64 โมดูลจอ OLED กราฟฟิค ของเรา ที่มีเทคโนโลยีดีเด่น SSD1322 Driver ICจอ OLED ที่มีคุณภาพสูงนี้ถูกออกแบบมาเพื่อส่งมอบกราฟฟิกที่สดใสและข้อความที่ชัดเจน, ทําให้มันเหมาะสมสําหรับการใช้งานต่าง ๆ รวมถึงอุปกรณ์อุตสาหกรรม อิเล็กทรอนิกส์ผู้บริโภค และโครงการ DIY
ลักษณะสําคัญ:
ไม่ว่าคุณจะออกแบบต้นแบบ การปรับปรุงอินเตอร์เฟซผู้ใช้ หรือการสร้างจอภาพที่น่าสนใจ โมดูลจอ OLED กราฟิกขนาด 3.12 นิ้ว 256x64 เป็นตัวเลือกที่สมบูรณ์แบบค้นหาในตัวเลือกของเรา และทําให้โครงการของคุณมีชีวิตด้วยภาพที่น่าทึ่งในวันนี้!
ลักษณะ
| สินค้า: | 3.12 นิ้ว OLED |
| รุ่น: | สภาพของเครื่องยนต์ |
| การแก้ไข: | 256x64 พิกเซล |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | ขาว เหลือง |
| ไดรเวอร์ IC: | SSD1322 |
| อินเตอร์เฟซ: | คู่เคียง SPI ไม่จําเป็น |
| ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 88.00 (W) X27.80 (H) |
| พิกเซลปิตช์: | 0.30 (W) X 0.30 (H) |
| พื้นที่ทํางาน: | 76.78 (W) X 19.18 (H) |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| หมายเลขปิน: | 30 ปิน |
| การเชื่อมต่อโมดูล: | ประเภท ZIF |
| ความดันไฟฟ้า: | 2.4 - 3.5 วอลต์ |
| แพ็คเกจ IC: | COF |
| หน้าที่: | 1/64 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การวาดลวดลายกลไก
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
|
โลเตชั่นไฟฟ้า |
VDD | - 05 | 2.75 | V |
| VCC | - 05 | 21 | V | |
| VDDIO | - 05 | VCI | V | |
| VCI | - 03 | 4 | V | |
| อุณหภูมิการทํางาน | TOP | - 40 | 85 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 65 | 150 | .C |
| อายุการใช้งาน (140 cd/m2) | 33,000 | - | ชั่วโมง |
ลักษณะของแสง
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|
ความสว่าง (VCC ส่งจากภายนอก) |
Lbr |
หมายเหตุ 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | |
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | ||
| มุมมอง | 160 | - | - | ระดับ |
คุณลักษณะ DC
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลจิกฟอร์มวอลเตจ | VDD | 2.4 | 2.5 | 2.6 | V | |
| ความดันไฟฟ้าสําหรับการทํางาน | VCI | 2.4 | 2.8 | 3.5 | V | |
| พลังงานไฟฟ้าสําหรับปิน I/O | VDDIO | 1.65 | VCI | V | ||
|
ความดันทํางานสําหรับ OLED |
VCC |
หมายเหตุ 5 |
11.5 |
12 |
12.5 |
V |
|
การนําเข้าระดับสูง |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| กระแสการทํางานสําหรับ VCI | ICI | - | 95 | 120 | μA | |
| กระแสการทํางานสําหรับ VCC | ICC |
|
- |
34.5 |
40 |
mA |
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | - | 1 | 10 | μA | |
| ปัจจุบันโหมดนอนสําหรับ VDDIO | IDDIO นอน | 1 | 10 | |||
|
ปัจจุบันโหมดนอนสําหรับ VCI |
ICI นอน | - | 2 | 50 |
μA |

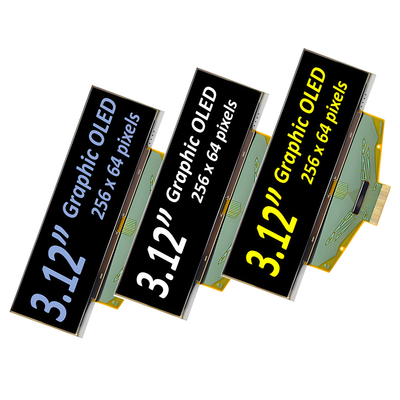

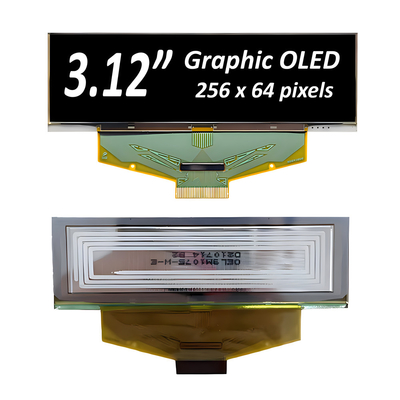

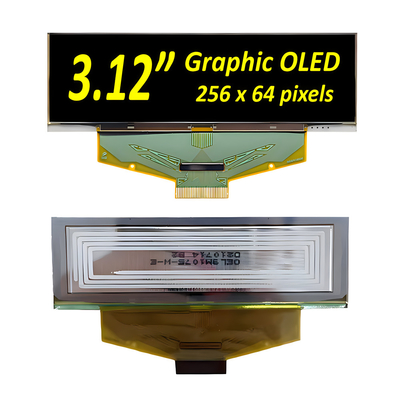

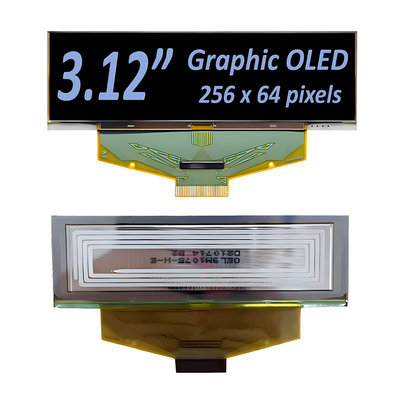

ภาพสินค้า
