รายละเอียดสินค้า:
|
| คําสําคัญ: | จอสัมผัส TFT LCD ขนาด 7 นิ้วสำหรับรถยนต์ | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบ Capacitive (CTP) |
|---|---|---|---|
| การแก้ไข: | 1024x600 | การผสมผสาน: | การเชื่อมต่อทางแสง |
| อินเตอร์เฟซ LCM: | มิปิ | หมุด: | 30 พิน |
| ความส่องสว่างของพื้นผิว: | 500 ซีดี/ตร.ม | มิติเค้าร่าง: | 164.7 x 99.7 x 4.59 (มม.) |
| พื้นที่ทํางาน: | 154.21 x 85.92 (มม.) | อายุการใช้งาน LED: | 40,000 ชม |
| ดูทิศทาง: | IPS ทุกมุมมอง | อินเทอร์เฟซ CTP: | ไอทูซี |
| อุณหภูมิในการทำงาน: | –30℃ ถึง +75℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ TFT ประเภทรถยนต์,โมดูลจอ TFT ขนาด 1024x600,โมดูลจอ TFT 7 นิ้ว |
||
ในฐานะจอสัมผัส TFT จอที่ปรับปรุงโดยเฉพาะสําหรับอิเล็กทรอนิกส์รถยนต์และอุตสาหกรรมพิเศษ, SFTO700TZ-7196ACT จากเทคโนโลยี saef มีข้อดีด้านการทํางานต้านการแทรกแซงดังต่อไปนี้:
ความมั่นคงสูง: หน้าจอ LCD TFT ประเภทรถยนต์ต้องมั่นคงและทํางานต่อเนื่องโดยไม่ชนหรือชนโดยเฉพาะในสภาพแวดล้อมของรถยนต์ ที่อาจพบกับสภาพอากาศที่ยากลําบากและสภาพทางดังนั้น ความต้องการความมั่นคงจึงสูงมาก
ความสามารถต่อต้านการแทรกแซงที่แข็งแกร่ง: มีการแทรกแซงทางแม่เหล็กไฟฟ้าและไฟฟ้าในรถยนต์หลายชนิด ซึ่งอาจส่งผลกระทบต่อผลการแสดงและความมั่นคงของจอ LCD TFTโมดูลจอนี้ถูกออกแบบมาเพื่อทนต่อการขัดขวางต่าง ๆรวมถึงการรบกวนทางไฟฟ้าแม่เหล็ก การรบกวนทางไฟฟ้าสแตตติก ฯลฯ รับรองการแสดงที่มั่นคง แม้ในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่ซับซ้อน
ความเหมาะสมทางไฟฟ้าแม่เหล็กที่ดีมาก: ในด้านอิเล็กทรอนิกส์รถยนต์หน้าจอแสดงผลต้องมีความเข้ากันทางไฟฟ้าสูง เพื่อรับมือกับการรบกวนทางไฟฟ้าที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์ในรถโมดูลจอ TFT ได้ถูกออกแบบไว้เพื่อนี้ โดยการลดผลกระทบจากการรบกวนทางแม่เหล็กไฟฟ้าโดยการนําออกแบบและวัสดุเฉพาะเจาะจง
ความต้านทานอุณหภูมิสูงและต่ํา: รถยนต์อาจพบกับสภาพแวดล้อมอุณหภูมิสูงและต่ํา ซึ่งอาจส่งผลกระทบต่อผลงานและความน่าเชื่อถือของจอ LCD TFTโมดูลจอนี้ได้รับการออกแบบโดยเฉพาะเพื่อปรับตัวกับช่วงอุณหภูมิที่กว้าง, รับประกันการทํางานปกติแม้แต่ในอุณหภูมิสูงสุด
วัตถุดิบและกระบวนการการผลิตที่มีคุณภาพสูง: เพื่อรับประกันอายุการใช้งานและความน่าเชื่อถือของจอ LCD TFT, มันจําเป็นต้องเลือกวัตถุดิบและกระบวนการผลิตที่มีคุณภาพสูงและดําเนินการควบคุมคุณภาพอย่างเข้มงวด.
ผ่านมาตรการป้องกันการแทรกแซงด้านบน โมดูลจอจอสัมผัส TFT ขนาด 7 นิ้วประเภทรถยนต์สามารถให้ผลงานจอที่มั่นคงและน่าเชื่อถือได้ในสภาพแวดล้อมต่างๆตอบสนองความต้องการของอุปกรณ์แสดงภาพความน่าเชื่อถือสูงในสาขาอิเล็กทรอนิกส์รถยนต์.
ลักษณะ
| เลขรุ่น: | SFTO700TZ-7196ACT |
| คําสําคัญ: | 7 นิ้ว TFT Touch LCD สําหรับรถยนต์ |
| การแก้ไข: | 1024x600 |
| หน้าจอสัมผัส: | จอสัมผัสขนาดจุ ((CTP) |
| การผสม: | การเชื่อมต่อทางแสง |
| อินเตอร์เฟซ LCM: | MIPI |
| ความสว่างของพื้นผิว: | 500 Cd/m2 |
| ปิ้น: | 30 ปิน |
| มิติการออกแบบ: | 164.7 X 99.7 X 4.59 (มม) |
| พื้นที่ทํางาน: | 154.21 X 85.92 (มิลลิเมตร) |
| ทิศทางการดู: | IPS ทุกมุมมอง |
| ระยะเวลาการทํางาน: | ¥30°C ถึง +75°C |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อินเตอร์เฟซ CTP: | I2C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การวาดลวดลายกลไก
คําอธิบาย Pin อินเตอร์เฟส
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | แอนอด LED |
| 2 | LEDA | แอนอด LED |
| 3 | VGH | ประตู ON Voltage |
| 4 | VGL | ประตู OFF Voltage |
| 5 | UPDN | ทิศทางการสแกนตั้ง |
| 6 | SHLR | ทิศทางสแกนแนวราบ |
| 7 | LEDK | LED CATHODE |
| 8 | LEDK | LED CATHODE |
| 9 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 10 | GND | ดิน |
| 11 | MIPI_TDP3 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 12 | MIPI_TDN3 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 15 | MIPI_TDN2 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 16 | GND | GND |
| 17 | MIPI_TCP | การเข้าของนาฬิกาความแตกต่าง MIPI |
| 18 | MIPI_TCN | การเข้าของนาฬิกาความแตกต่าง MIPI |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 21 | MIPI_TDN1 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 24 | MIPI_TDN0 | การใส่ข้อมูลความแตกต่างของ MIPI |
| 25 | GND | GND |
| 26 | STBYB | โหมดรอการเลือก pin |
| 27 | กําหนดใหม่ | พินรีเซ็ตโลก |
| 28 | VDD | พลังงานสําหรับวงจรดิจิตอล |
| 29 | VDD | พลังงานสําหรับวงจรดิจิตอล |
| 30 | VCOM | ความดันแบบปกติ |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | นาที | TYP | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VDD | - 03 | - | 3.96 | V |
| ความดันไฟฟ้า I/O | VDDIO | - 03 | - | 3.96 | V |
| พลังการเข้า AVDD | AVDD | - 03 | - | 12 | V |
| ประตูในแรงกระหน่ําไฟฟ้า | VGH | - 03 | - | VGL+32 | V |
| การปิดประตู ความดันไฟฟ้า | VGL | VGH-32 | - | 0.3 | V |
| ความดัน VMID | VMID | - 03 | - | 6.6 | V |
| ความดันไฟฟ้าทั่วไป | VCOM_OP | - 03 | - | 5.43 | V |
| VOTP (พลังงาน OTP) | VOTP | - | - | 9 | V |
| อุณหภูมิการทํางาน | TOPR | - 30 | - | 75 | °C |
| อุณหภูมิการเก็บรักษา | TSTG | - 30 | - | 80 | °C |
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | - | 3.6 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
สภาพ |
| โลเตชั่นไฟฟ้า | Vf | 9.0 | 9.6 | 10.2 | V | If=180 mA |
| กระแสไฟฟ้า | ถ้า | - | 180 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | 1728 | - | mW | - |
| ความเข้มแสงสําหรับ LCM |
- |
450 | 500 | - | Cd/m2 | If=180mA |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=180 mA |
| สีไฟหลัง | สีขาว | |||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | |||
| นาที | แบบ | แม็กซ์ | ||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | - | นางสาว | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 800 | - | - | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 85 | - | กรด |
| θL | - | 85 | - | |||||
| เวอร์ | Θ+ | - | 85 | - | ||||
| ธ- | - | 85 | - | |||||

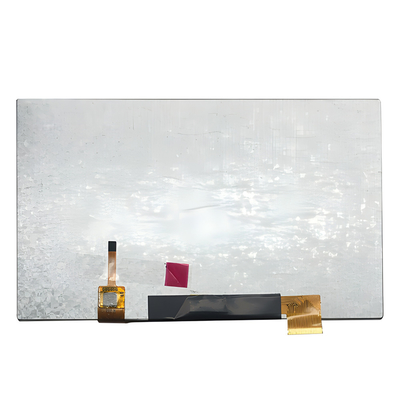

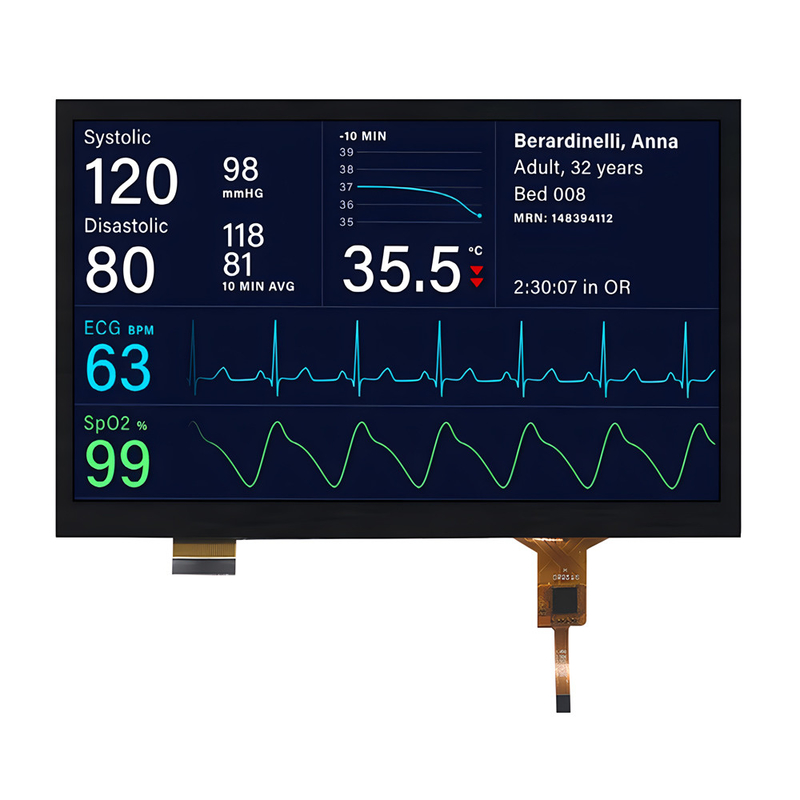

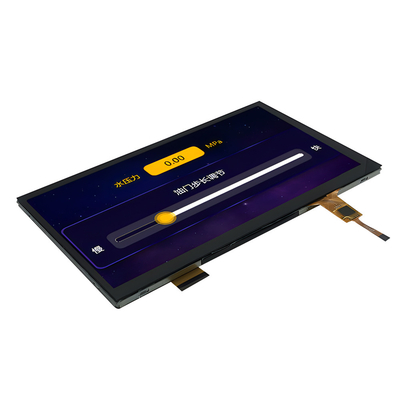

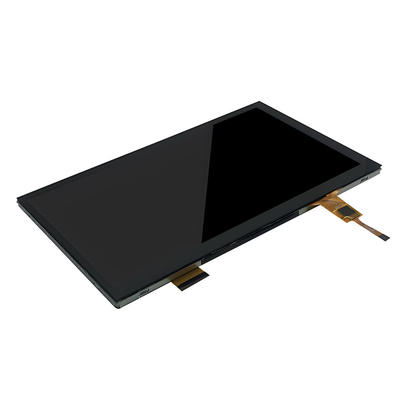

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
