รายละเอียดสินค้า:
|
| สินค้า: | โมดูลจอแสดงผล OLED ขนาด 2.23 นิ้ว | การแก้ไข: | 128x32 |
|---|---|---|---|
| ประเภทแก้ว: | โอแอลอีดี | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 อุปกรณ์เสริม | ภาพลักษณะ ดิม: | 62.0 x 24.0 x 2.0 (มม.) |
| พื้นที่ทํางาน: | 55.02 x 13.1(มม.) | อุณหภูมิในการทำงาน: | -40°C ถึง +85°C |
| หมายเลขพิน: | 24 พิน | คอนโทรลเลอร์: | SSD1305 หรือเทียบเท่า |
| โหมดขับเคลื่อน: | 1/32 รอบการทำงาน | เครื่องเชื่อม: | COG+FPC |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2โมดูลจอ OLED ขนาด.23 นิ้ว,128*32 ดอท แมทริกซ์ PMOLED Screen,โมดูลจอ OLED 24 ปิน |
||

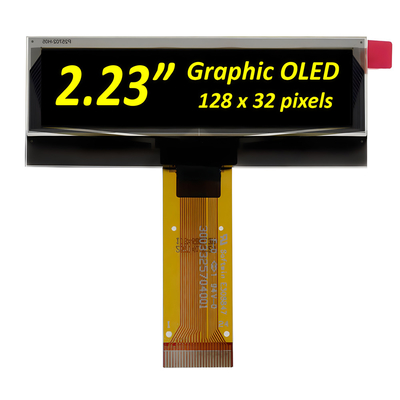

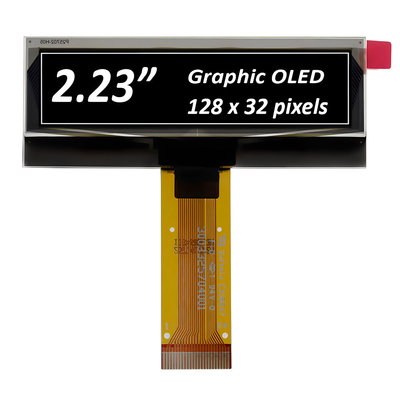

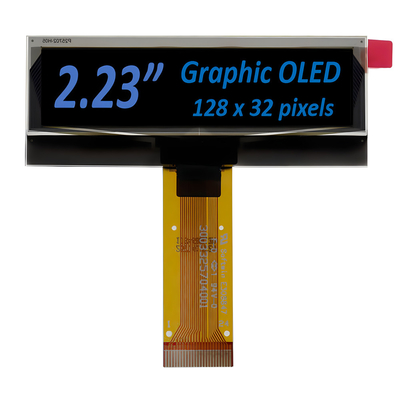

2หน้าจอ OLED ขนาด.23 นิ้ว 128x32 พิกเซล
SFOS223XZ-12832PA-N เป็นโมดูลจอ OLED ขนาด 2.23 นิ้ว พร้อมจอ PMOLED แมทริกซ์จุด 128x32 และไดรเวอร์ SSD1305 โดยทั่วไปมีลักษณะดังต่อไปนี้:
ในแอปพลิเคชั่นเชิงปฏิบัติการ, คุณอาจต้องเขียนหรือใช้ห้องสมุดที่มีอยู่เพื่อเริ่มต้นโมดูลการแสดง, กําหนดปริมาตรการการแสดง, และส่งข้อมูลไปยังโมดูลการแสดงเพื่อแสดงกราฟิกหรือข้อความ.เช่น, คุณอาจจะจําเป็นต้องตั้งพื้นที่จอ, หน้าจอใส, จุดวาดหรือเส้น, ฯลฯ เมื่อเลือกโมดูลจอ OLED, ปัจจัยเช่นการบริโภคพลังงาน, ความละเอียด, ประเภทอินเตอร์เฟซ, สีจอ,โลตติจ์ทํางาน, และช่วงอุณหภูมิ ควรพิจารณาเพื่อให้แน่ใจว่ามันตอบสนองความต้องการการใช้งานเฉพาะเจาะจง
ระบบแสดงผล
1) รูปแบบการแสดง: แมทริกซ์ปาซิฟ
2) สีจอ: สีเดียว (สีฟ้า)
3) หน้าที่ขับรถ: 1/32 หน้าที่
รายละเอียดทางกล
1) ภาพลวดลาย: ตามภาพลวดลายที่แนบแนบ
2) จํานวนพิกเซล: 128 × 32
3) ขนาดแผ่น: 62.0 × 24.0 × 2.0 (mm)
4) พื้นที่ใช้งาน: 55.02 × 13.1 ((mm)
5) Pixel Pitch: 0.43 × 0.41 (มม)
6) ขนาดพิกเซล: 0.41 × 0.39 (มม)
ภาพลวดลาย
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 0 | 15 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 85 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C |
| อายุการใช้งาน (120 cd/m2) | 20,000 | - | ชั่วโมง | |
| อายุการใช้งาน (80 cd/m2) | 30,000 | - | ชั่วโมง |
ลักษณะของแสง
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| ความสว่าง | Lbr | หมายเหตุ 5 | 100 | 120 | - | cd/m2 |
|
C.I.E. (สีฟ้า) |
(x) (y) |
ค.ศ. 1931 |
0.110.21 | 0.150.25 | 0.19029 | |
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | ||
| มุมมอง | - | - | - | ฟรี | - | ระดับ |
คุณลักษณะ DC
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | ||
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | หมายเหตุ 5 | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V | |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | VDD | V | |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDD | V | |
| กระแสการทํางานสําหรับ VDD | IDD | - | 180 | 300 | μA | ||
| กระแสการทํางานสําหรับ VCC | ICC | หมายเหตุ 6 |
- |
18 | 25 |
mA |
|
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | - | 1 | 5 | μA | ||
| ปัจจุบันโหมดนอนสําหรับ VCC | ICC นอน | - | - | 2 | 10 | μA | |
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
โลเตชั่นไฟฟ้า |
IC ความแรงกดไฟฟ้าปัจจัยตรรกะ | VDD | 1.65 | 3.0 | 3.5 | V |
| การทํางาน ((สําหรับแผ่น OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
ความดันทางเข้า |
โวลเตชั่นสูง | HIV | 0.8 * VDD |
- |
VDD | V |
| โวลเตชั่นต่ํา | VIL | VSS |
- |
0.2 * VDD | V | |
|
ความดันออก |
โวลเตชั่นสูง | VOH | 0.8 * VDD |
- |
VDD | V |
| โวลเตชั่นต่ํา | VOL | VSS |
- |
0.2 * VDD | V | |

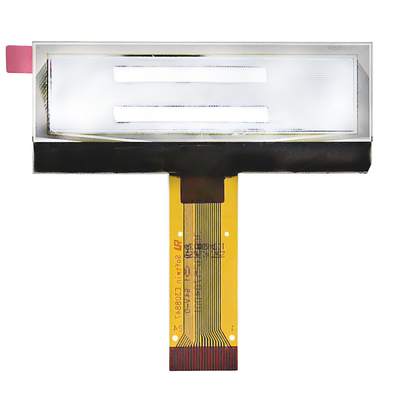

ภาพสินค้า
