รายละเอียดสินค้า:
|
| สินค้า: | 2จอ OLED ขนาด.42 นิ้ว (2.4") | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 71.0(ย) x 43.5(ก) x 6.0(ย) (มม.) | พื้นที่ทํางาน: | 55.01(ย) x 27.5(ก) (มม.) |
| สนามพิกเซล: | 0.43 x 0.43 (มม.) | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | หมายเลขพิน: | 7 พินส่วนหัว |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2บอร์ดควบคุม OLED ขนาด.42 นิ้ว,SSD1309 บอร์ดควบคุม OLED,โมดูลจอ OLED SPI 7 ปิน |
||
SFOM242YZ7-12864WBYG-01 รายละเอียด.pdf
การนําเสนอสินค้า
บอร์ดควบคุม OLED อินเตอร์เฟซ SPI 7 ปินขนาด 2.42-inch เป็นบอร์ดควบคุมที่บูรณาการเทคโนโลยีจอ OLED ที่มีความสามารถสูง เหมาะสําหรับกรณีการใช้งานที่ต้องการความแตกต่างสูงการออกแบบ ultra-thinบอร์ดควบคุมพร้อมกับชิปไดรเวอร์ SSD1309 / SPD0301 รองรับการสื่อสารอินเตอร์เฟซคู่ SPI / I2C ให้ผู้ใช้มีตัวเลือกการเชื่อมต่อที่ยืดหยุ่น
ปริมาตรเทคนิค
ขนาดจอ: 2.42 นิ้ว
ความละเอียด: 128 × 64 พิกเซล

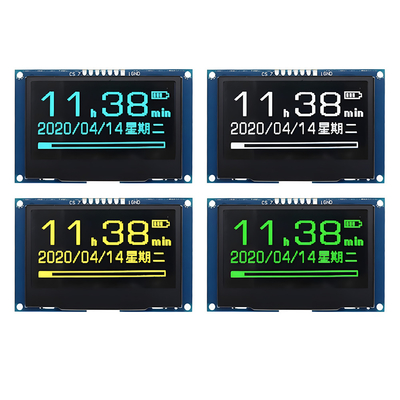

สีจอ: ขาว เหลือง เขียว และ น้ําเงิน เป็นตัวเลือก
ชิปควบคุม: SSD1309/SPD0301
อินเตอร์เฟซการสื่อสาร: SPI/I2C
อินเตอร์เฟซทางกายภาพ: GH1.25 7Pin
ความกระชับกําลังการทํางาน: 3.3V/5V
ขนาดจอ: 55.01 × 27.49 มม.
ขนาดสินค้า: 61.50 × 39.50 มม.
ลักษณะสินค้า
ความแตกต่างสูง: อินเตอร์เฟซ SPI 7 ปินขนาด 2.42-inch ลักษณะแสงของ OLED ให้ความแตกต่างสูงสุดและผลการแสดงที่ดีเยี่ยม
หนาและเบามาก: เนื่องจากหลักการแสงของ OLED ไม่มีความต้องการในการส่องแสงหลัง ทําให้แผ่นควบคุมบางและเบาขึ้น
การทํางานพลังงานต่ํา: OLED ขนาด 2.42-inch ไม่ใช้พลังงานเมื่อแสดงสีดํา ซึ่งช่วยลดการใช้พลังงานโดยรวม
จอมุมมองกว้าง: OLED ขนาด 2.42 นิ้ว ให้มุมมองกว้างกว่า 170 °, รับรองการดูชัดเจนจากมุมต่าง ๆ
การตอบสนองอย่างรวดเร็ว: อินเตอร์เฟซ SPI 7 ปินขนาด 2.42-inch เวลาตอบสนองอย่างรวดเร็วของ OLED เหมาะสําหรับการใช้งานที่มีภาพแบบไดนามิกและการอัพฟรีช์อย่างรวดเร็ว
รองรับการสื่อสาร SPI / I2C: ติดต่อกับโปรโตคอลการสื่อสารสองแบบ, สะดวกสําหรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์ต่าง ๆ
การสนับสนุนโปรแกรม
ให้การสนับสนุนการพัฒนาโปรแกรมที่ครบวงจร รวมถึง:
ข้อมูลประจําการ: ให้ตัวอย่างรหัสสําหรับแพลตฟอร์ม เช่น Raspberry Pi, Arduino, STM32, ESP32 เป็นต้น
โปรโตคอลสื่อสาร: ให้รายละเอียดการนําไปใช้ในโปรโตคอลสื่อสาร SPI และ I2C
ห้องสมุดกราฟฟิก: รองรับฟังก์ชันการวาดกราฟฟิกพื้นฐานและการแสดงข้อความ
การสนับสนุนตัวอักษร: สร้างในตัวอักษรหลายตัว เพื่อตอบสนองความต้องการในการแสดงภาษาและตัวอักษรที่แตกต่างกัน
ภาพลวดลาย

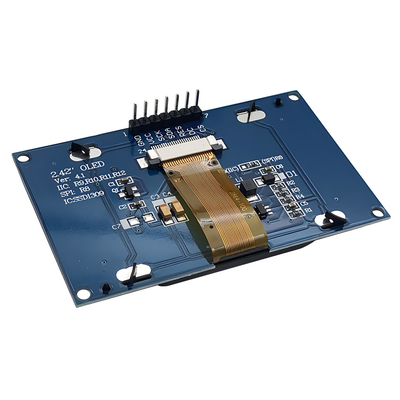

การนิยาม Pin อินเตอร์เฟซ (การเชื่อมต่อฮาร์ดแวร์)
| ปิน | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุม Data/Command เมื่อปินถูกดึงสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก เมื่อมันถูกดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง. |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0 = L |
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | |
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | |
|
อายุการใช้งาน (180 cd/m2) |
16,000 | - | ชั่วโมง |
รายละเอียดไฟฟ้า
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 17 | 25 | mA | |
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | 71.5 | 97.5 | mW | |
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 6.5 | 19.5 | mW | |
| ความสว่าง | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (ขาว) |
(x) (y) |
ค.ศ. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |
|
มุมมอง
|
- | 160 | - | - | ระดับ |

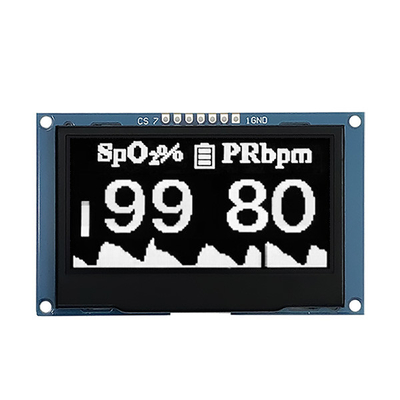

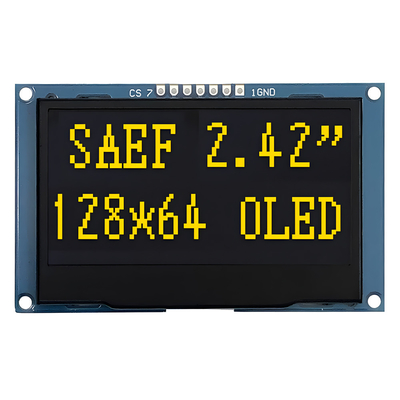

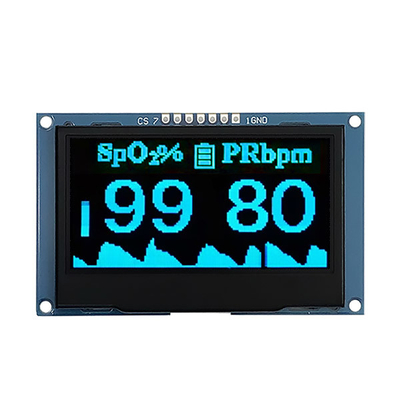

ภาพสินค้า
สภาพการทดสอบความน่าเชื่อถือ
|
รายการ |
เงื่อนไข |
หลักเกณฑ์ |
| การทํางานในอุณหภูมิสูง | 70.C, 240 ชั่วโมง |
การดําเนินงาน ฟังก์ชันทํางาน |
| การทํางานในอุณหภูมิต่ํา | -40 °C 120 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85.C 120 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -40 องศาเซลเซียส 120 ชั่วโมง | |
| การทํางานในอุณหภูมิสูง/ความชื้นสูง | 65.C, 90% RH, 120 ชั่วโมง | |
|
โชคความร้อน |
-40°C ~ 85°C (-40°C / 30 นาที; การเดินทาง / 3 นาที; 85°C / 30 นาที; การเดินทาง / 3 นาที) 1 รอบ: 66 นาที, 100 รอบ |
