รายละเอียดสินค้า:
|
| สินค้า: | OLED ขนาด 0.96 นิ้ว + PCB 4 พิน | การแก้ไข: | 128x64 พิกเซล |
|---|---|---|---|
| แสดงสี: | สีขาว/สีน้ำเงิน/สีเหลืองสีน้ำเงิน | โครงสร้าง: | COG + PCB |
| อินเตอร์เฟซ: | I2C (ไอไอซี) | ดูทิศทาง: | มุมมองทั้งหมด (85/85/85/85) |
| ภาพลักษณะ ดิม: | 24.7 × 27 × 3.6 (มม.) | การเชื่อมต่อ: | หมุดส่วนหัว |
| หมายเลขพิน: | 4 พิน | อุณหภูมิในการทำงาน: | -40℃ ถึง +85℃ |
| ตลอดชีวิต: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล OLED ขนาด 0.96 นิ้ว,หน้าจอ OLED ขาว,จอ OLED 4 ปิน I2C |
||
SFOM096YZ4-12864WB-02 รายละเอียด.pdf
การนําเสนอสินค้า
0OLED ขนาด.96 นิ้วที่มี PCB 4 ปิน เป็นโมดูลจอขนาดเล็กที่ใช้ในระบบที่ฝังและอุปกรณ์อิเล็กทรอนิกส์พกพาจอจอประเภทนี้มีบทบาทสําคัญในสาขาต่างๆ เช่น นาฬิกาฉลาด, เครื่องติดตามสุขภาพ และอุปกรณ์อุตสาหกรรม เนื่องจากขนาดเล็ก การใช้พลังงานที่ต่ํา และความแตกต่างสูงให้ผู้ใช้บริการแสดงข้อมูลแบบเข้าใจง่าย.
นอกจากนี้ ไดรเวอร์ IC สําหรับ OLED ขนาด 0.96 นิ้วที่มีโมดูล PCB 4 ปิน เช่น SSD1306, SSD1315 เป็นต้น เนื่องจากการออกแบบมาตรฐานของพวกเขา ทําให้ความสามารถในการใช้งานในอุปกรณ์ต่างๆ เพิ่มมากขึ้นระดับความสอดคล้องสูงนี้ทําให้ความสะดวกสบายมากสําหรับผู้ใช้งานเมื่อออกแบบระบบที่ฝังหรือโครงการ DIY.
ลักษณะ
0สินค้า OLED ขนาด.96 นิ้วที่มี PCB 4 ปิน โดยทั่วไปมีคุณสมบัติทางเทคนิคดังต่อไปนี้
ภาพลวดลาย
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | คําอธิบาย | |
| 1 | GND | รอบของวงจรโลจิก นี่คือปินพื้น มันต้องเชื่อมต่อกับพื้นดิน | |
| 2 | VDD | พลังงานไฟฟ้าสําหรับ OLED นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้า | |
| 3 | SCL | การเข้าของนาฬิกาลําดับนี้ SCL | |
| 4 | SDA | การใส่ข้อมูลลําดับนี้ SDA | |
คุณสมบัติไฟฟ้าออปติก
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
| ความสว่างในการทํางาน | L | 80 | 100 | - | cd / m2 | พิกเซลทั้งหมด ON | |
| การบริโภคพลังงาน | P | - | 50 | 60 | mW |
30% พิกเซล ON |
|
| ความถี่ของกรอบ | Fr | - | 105 | - | Hz | - | |
|
สี พิกัด |
สีฟ้า | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
ห้องมืด |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
เวลาตอบสนอง |
ยกขึ้น | Tr | - | 10 | - | เรา | - |
| การพัง | Td | - | 10 | - | เรา | - | |
| อัตราความแตกต่าง | Cr | 10000:1 | - | - | - | ห้องมืด | |
| มุมมอง | θ |
160 | - | - | ปริญญา | - | |
| ระยะเวลาการใช้งาน | ด้านบน | 22000 | - | - | ชั่วโมง | L= 80 cd/m2 | |

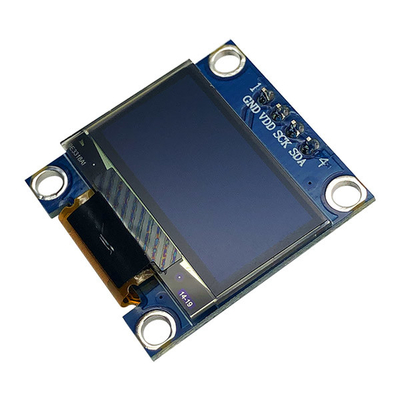

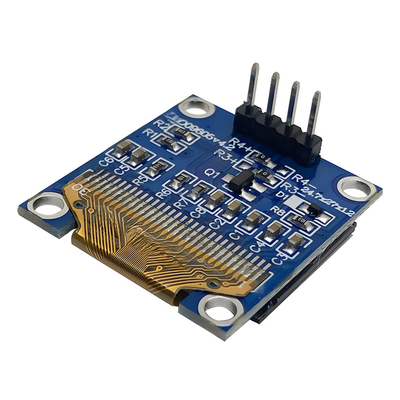

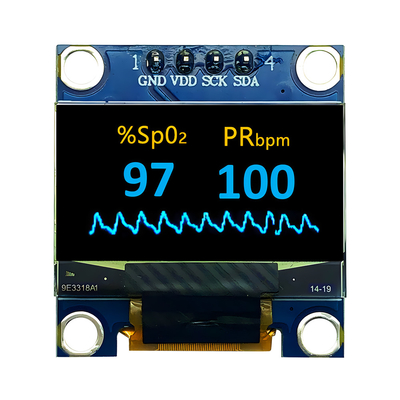

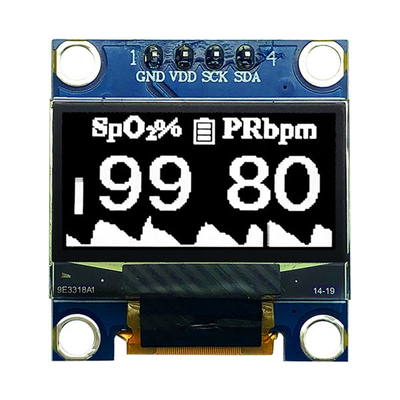

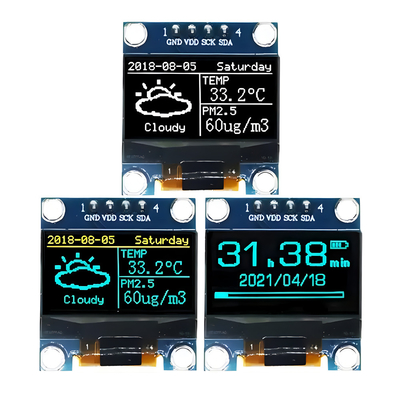

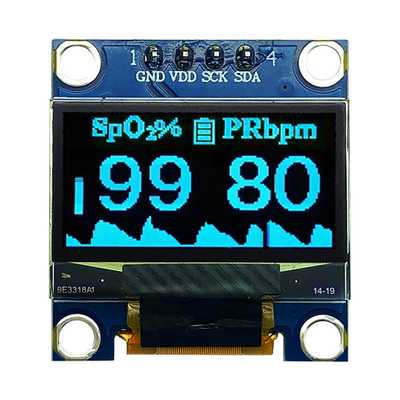

ภาพสินค้า
การทดสอบความน่าเชื่อถือ
| ไม่ ไม่ | รายการ | สภาพ | จํานวน |
| 1 |
การเก็บรักษาอุณหภูมิสูง (HTS) |
85±2°C 200 ชั่วโมง | 3 |
| 2 |
การทํางานในอุณหภูมิสูง (HTO) |
80±2°C, 96 ชั่วโมง | 3 |
| 3 |
การเก็บรักษาอุณหภูมิต่ํา (LTS) |
-40±2°C 200 ชั่วโมง | 3 |
| 4 |
การทํางานในอุณหภูมิต่ํา (LTO) |
-40±2°C 96 ชั่วโมง | 3 |
|
5 |
อุณหภูมิสูงและการเก็บความชื้น(HTHHS) |
50±3°C, 90%±3%RH, 120 ชั่วโมง |
3 |
|
6 |
การกระแทกทางความร้อน (ไม่ใช้งาน) (TS) |
-20±2 °C ~ 25 °C ~ 70±2 °C (30 นาที) (5 นาที) (30 นาที) 10 รอบ |
3 |
| 7 | การสั่นสะเทือน (การบรรจุ) |
10~55~10Hz ความขยาย 1.5mm 1 ชั่วโมงสําหรับทุกทิศทาง x, y, z |
1 กล่อง |
| 8 | ลง (บรรจุ) | ความสูง: 1 เมตร ทุกครั้งสําหรับ 6 ด้าน, 3 ขอบ, 1 มุม | 1 กล่อง |
| 9 | ESD (กระเป๋าของผลิตภัณฑ์เสร็จ) | ±4kVR:330Ω; C:150pF 10 ครั้ง,การปล่อยอากาศ | 3 |
เปรียบเทียบกับคู่แข่ง
ในตลาด OLED ขนาด 0.96 นิ้วที่มีผลิตภัณฑ์ PCB 4 ปิน มีผู้แข่งขันหลายคนที่มีข้อดีและลักษณะที่แตกต่างกันSAEF TECHNOLOGY มีข้อดีต่อไปนี้:
ความสามารถด้านเทคโนโลยีและนวัตกรรมSAEF มีการสะสมลึกในเทคโนโลยีจอ OLED ที่สามารถให้บริการผลิตภัณฑ์ที่มีความละเอียดสูงและการทํางานสีที่ดีที่สุด ในขณะที่เปิดตัวผลิตภัณฑ์ที่นวัตกรรมอย่างต่อเนื่องเพื่อตอบสนองความต้องการของตลาด
ความจุและโซ่จําหน่าย:SAEF มีศักยภาพการผลิตที่แข็งแกร่งและระบบโซ่การจัดจําหน่ายที่ครบถ้วน ซึ่งสามารถรับประกันการจัดจําหน่ายสินค้าที่มั่นคง และตอบสนองอย่างรวดเร็วกับการเปลี่ยนแปลงของตลาด
บริการที่กําหนดเองSAEF สามารถให้บริการตามความต้องการในการออกแบบและผลิต OLED ขนาด 0.96 นิ้วที่มีสินค้า PCB 4 ปินที่มีคุณสมบัติเฉพาะเจาะจงตามความต้องการของลูกค้าตอบสนองความต้องการของกรณีการใช้งานเฉพาะเจาะจง.
ผลกระทบของแบรนด์:แบรนด์ SAEF ได้รับการยอมรับและความไว้วางใจในตลาดสูงขึ้น และผลิตภัณฑ์ของเราสามารถได้รับความสนใจจากตลาดและการเลือกของลูกค้ามากขึ้น
