รายละเอียดสินค้า:
|
| สินค้า: | 0จอ OLED ขนาด.96 นิ้ว | จำนวนพิกเซล: | 128x64 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | การ ทํา งาน 1/64 |
| ขนาดแผง: | 24.7 x 16.6 x 1.3 (มิลลิเมตร) | พื้นที่ทํางาน: | 21.74 x 11.175 (มิลลิเมตร) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | SPI/I2C/8080 |
| การเชื่อมต่อ: | เสียบเข้าไป | หมายเลขพิน: | 30 ปิน (สามารถปรับแต่งได้) |
| อุณหภูมิในการทำงาน: | -40C - +70C | อุณหภูมิในการจัดเก็บ: | -40C - +85C |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ OLED ขนาด 128X64,จอ SPI OLED,30 ปิน OLED Display |
||
ราคาปลีก 0.96 นิ้ว OLED Display การนําเสนอสินค้า
หน้าจอ OLED ขนาด 0.96 นิ้ว เป็นเครื่องจอจอแสงด้วยตนเองขนาดเล็กที่ใช้กันอย่างแพร่หลายในอุปกรณ์และอุปกรณ์สมาร์ทต่างๆ เนื่องจากน้ําหนักเบา การใช้พลังงานต่ํา ความแตกต่างสูงและลักษณะมุมมองกว้างจอ OLED ขนาด 0.96 นิ้วใช้ชิปไดรเวอร์ SSD1315 / SSD1306 และรองรับหลายโหมดอินเตอร์เฟซ รวมถึง 6800 และ 8080 ปานกลาง, 3 สายหรือ 4 สาย SPI ซีเรียล และโหมดอินเตอร์เฟส IICประเภทของจอแสดงภาพนี้มีลักษณะแสงตัวเองและไม่ต้องการแสงเบื้องหลังส่งผลให้มีผลการแสดงที่ดีกว่า ความเร็วการตอบสนองที่เร็วขึ้น และมุมมองที่กว้างกว่า
จอ OLED ขนาด 0.96 นิ้วที่ผลิตโดย SAEF TECHNOLOGY ถูกใช้อย่างแพร่หลายในสมาร์ทโฟน นาฬิกาฉลาด อุปกรณ์ติดตามสุขภาพ ระบบควบคุมอุตสาหกรรม คอนโซลเกมพกพาและโอกาสอื่น ๆ ที่ต้องการการแสดงขนาดเล็กและมีประสิทธิภาพด้วยการพัฒนาเทคโนโลยีอย่างต่อเนื่องและการเติบโตของความต้องการตลาดจอ OLED ขนาด 96 นิ้วจาก SAEF TECHNOLOGY คาดว่าจะมีการปรับปรุงและปรับปรุงผลงานจอให้ดีขึ้นในขณะเดียวกัน ด้วยการพัฒนาอย่างรวดเร็วของอินเตอร์เน็ตของสิ่งของและอุปกรณ์ที่ใส่ได้มุมมองการใช้งานของจอ OLED ขนาดเล็กดังกล่าวจะกว้างขึ้น.
ด้วยการสนับสนุนการผลิตขนาดใหญ่ SAEF TECHNOLOGY ควบคุมต้นทุนการผลิต และปรับปรุงกระบวนการผลิต ส่งผลให้มีต้นทุนที่ต่ําสุดสําหรับสินค้า OLED ขนาดเล็ก 0.96 นิ้วตอบสนองความต้องการของผู้ใช้จํานวนมากสําหรับการผลิตจํานวนมาก.
ลักษณะ
| รายการ | รายละเอียด | หน่วย |

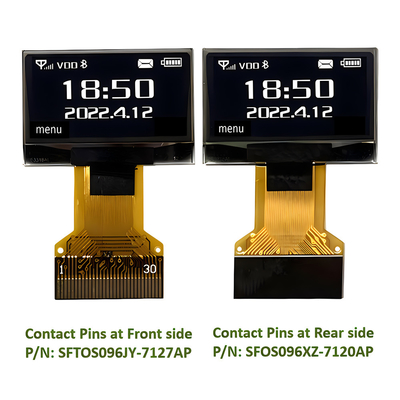

| รุ่นหมายเลข | SFOS096XZ-7120AP | |
| ขนาดทางด้านขั้ว | 0.96 | นิ้ว |
| การแก้ไข | 128x 64 | จุด |
| พื้นที่ทํางาน | 21.740 ((W) x 11.175 ((H) | mm2 |
| มิติการออกแบบ | 24.70 ((W) x 16.60 ((H) | mm2 |
| พิกเซลปิช | 0.170 ((W) x 0.175 ((H) | mm2 |
| ขนาดพิกเซล | 0.150 ((W) x 0.150 ((H) | mm2 |
| ไดรเวอร์ IC | SSD1315Z | - |
| แสดงสี | สีขาว | - |
| สีเทา | 1 | หน่อย |
| อินเตอร์เฟซ | 4-SPI/I2C/8080 | - |
| ประเภทของ IC Package | COG | - |
| ประเภทการเชื่อมโยงโมดูล | ทหาร | - |
| ความหนา | 1.30 ± 01 | mm |
| น้ําหนัก | TBD ± 10% | g |
| หน้าที่ | 1/64 | - |
ภาพลวดลาย
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | C1N |
CXP/CXN-Pin สําหรับตัวประกอบปั๊มชาร์จ |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | พัสดุพลังงานสําหรับวงจรควบคุมปั๊มชาร์จ |
| 7,10 | NC | ไม่มีการเชื่อมต่อ |
| 8 | VSS | นี่คือปิ้นพื้น |
| 9 | VDD | พินเครื่องพลังงานสําหรับการทํางานของหลอดคอมพิวเตอร์ |
| 11 | BS1 |
สาย MCU bus interface pin การเลือก |
| 12 | BS2 | |
| 13 | CS | นี่คือชิปเลือกเข้า. |
|
14 |
RES |
กําหนดสัญญาณการเข้าใหม่.เมื่อปินถูกดึงต่ํา,การเริ่มต้นของชิปถูกดําเนินการ. ให้ปินนี้สูง ((คือเชื่อมต่อกับ VDD) ระหว่างการทํางานปกติ |
|
15 |
A0 |
นี่คือปินควบคุม Data/Command เมื่อดึง HIGH (คือเชื่อมต่อกับ VDD) ข้อมูลที่ D[7:0] จะถูกพิจารณาเป็นข้อมูล เมื่อดึง LOW ข้อมูลที่ D[7:0] จะถูกโอนไปยังบันทึกคําสั่ง ในโหมด I2C ปินนี้ทําหน้าที่ SA0 สําหรับการเลือกที่อยู่ของทาส เมื่อเลือกอินเตอร์เฟซซีเรียล 3 สาย ปินนี้ต้องเชื่อมต่อกับ VSS |
|
16 |
WR |
นี่คือปินการเข้าควบคุมอ่าน / เขียนเชื่อมต่อกับ MCU เมื่อเลือกโหมดอินเตอร์เฟซ 8080 ปินนี้จะเป็นการเข้า Write (WR#) การเขียนข้อมูลจะเริ่มเมื่อดึงปินนี้ลง และชิปถูกเลือก |
|
17 |
RD |
เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 8080 ซีรีส ปินนี้ได้รับสัญญาณอ่าน (RD #) การทํางานใหม่เริ่มต้นเมื่อปินนี้ถูกดึงลงและชิปถูกเลือก เมื่อเลือกอินเตอร์เฟซลําดับหรือ I2C ปินนี้ต้องเชื่อมต่อกับ VSS |
|
18 ~ 25 |
D0 ~D7 |
นี่คือบัสข้อมูลสองทิศ 8 บิตที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์ เมื่อเลือกโหมดอินเตอร์เฟซซีเรียล D0 จะเป็นการเข้าเวลาซีเรียล: SCLK;D1 จะเป็นข้อมูลรายการ input: SDIN และ D2 ควรเก็บไว้ NC. เมื่อเลือกโหมด I2C, D2, D1 ควรถูกผูกเข้าด้วยกันและใช้งานเป็น SDAout, SDAin ในการใช้งานและ D0 คือการเข้านาฬิกาลําดับ, SCL |
|
26 |
IREF |
นี่คือปินอ้างอิงกระแสไฟฟ้าออกส่วนหนึ่ง เมื่อใช้ IREF ภายนอก ควรเชื่อมต่อตัวต่อกันระหว่างปินนี้กับ VSS เพื่อรักษากระแส IREF อยู่ที่ 30uA เมื่อใช้ IREF ภายใน ปิ้นนี้ควรเก็บไว้ NC |
|
27 |
VCOMH |
ปินสําหรับสัญญาณ COM เลิกเลือกระดับความดัน คอนเดเซนเตอร์ควรถูกเชื่อมต่อระหว่างปินนี้และ VSS.Com |
|
28 |
VCC |
พัสดุพลังงานสําหรับความดันการขับเคลื่อนแผ่น. นี่ยังเป็นปินปัสดุความดันพลังงานที่เป็นบวกมากที่สุด. เมื่อปั๊มการชาร์จเปิดใช้งาน, เครื่องประกอบไฟฟ้าควรเชื่อมต่อระหว่างปินและ VSS. |
| 29,30 | NC | ไม่มีการเชื่อมต่อ |
ค่าเรทสูงสุด
| รายการ | นาที. | แม็กซ์. | หน่วย |
| ความดันไฟฟ้า ((VDD) | - 03 | +40 | V |
| ความดันไฟฟ้า ((VBAT) | - 03 | +60 | V |
| ความดันไฟฟ้า ((VCC) | 0 | +18.0 | V |
| อุณหภูมิการทํางาน ((TOP) | - 40 | 70 | °C |
| อุณหภูมิการเก็บรักษา (TST) | - 40 | 85 | °C |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
โลเตชั่นไฟฟ้า |
IC ความแรงกดไฟฟ้าปัจจัยตรรกะ | VDD | 1.65 | 3.0 | 3.5 | V |
| ความแรงดันไฟฟ้าของปั๊มการชาร์จ |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
การดําเนินงาน (สําหรับแผ่น OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
หน่วยงาน โวลเตชั่น |
โวลเตชั่นสูง | HIV | 0.8 x VDD | - | VDD | V |
| โวลเตชั่นต่ํา | VIL | 0 | - | 0.2 x VDD | V | |
|
ผลิต โวลเตชั่น |
โวลเตชั่นสูง | VOH | 0.9 x VDD | - | VDD | V |
| โวลเตชั่นต่ํา | VOL | VSS | - | 0.1 x VDD | V | |

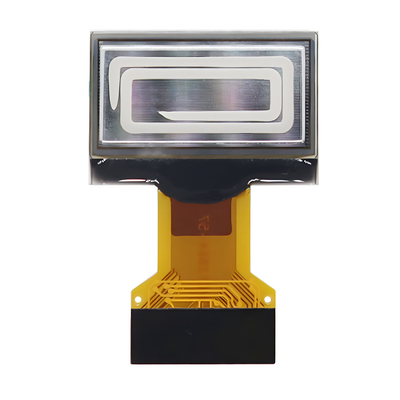

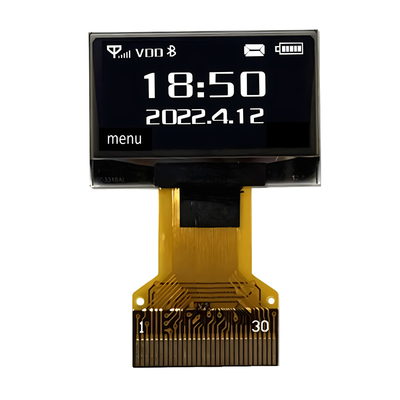

โปรuct ภาพ
การทดสอบความน่าเชื่อถือ
| ไม่ ไม่ | รายการ | สภาพ | จํานวน |
| 1 |
การเก็บรักษาอุณหภูมิสูง (HTS) |
85±2°C 200 ชั่วโมง | 3 |
| 2 |
การทํางานในอุณหภูมิสูง (HTO) |
70±2°C, 96 ชั่วโมง | 3 |
| 3 |
การเก็บรักษาอุณหภูมิต่ํา (LTS) |
-40±2°C 200 ชั่วโมง | 3 |
| 4 |
การทํางานในอุณหภูมิต่ํา (LTO) |
-40±2°C 96 ชั่วโมง | 3 |
|
5 |
ความร้อนสูง การเก็บความชื้นสูง (HTHHS) |
50±3°C, 90%±3%RH, 120 ชั่วโมง |
3 |
|
6 |
การกระแทกทางความร้อน (ไม่ใช้งาน) (TS) |
-20±2 °C ~ 25 °C ~ 70±2 °C (30 นาที) (5 นาที) (30 นาที) 10 รอบ |
3 |
| 7 | การสั่นสะเทือน (การบรรจุ) |
10~55~10Hz ความขยาย 1.5mm 1 ชั่วโมงสําหรับทุกทิศทาง x, y, z |
1 กล่อง |
| 8 | ลง (บรรจุ) | ความสูง: 1 เมตร ทุกครั้งสําหรับ 6 ด้าน, 3 ขอบ, 1 มุม | 1 กล่อง |
| 9 | ESD (กระเป๋าของผลิตภัณฑ์เสร็จ) | ±4kVR:330Ω; C:150pF 10 ครั้ง,การปล่อยอากาศ | 3 |
