รายละเอียดสินค้า:
|
| สินค้า: | โมดูลจอแสดงผล OLED ขนาด 0.49 นิ้ว | จำนวนพิกเซล: | 64x32 กราฟิก |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | 1/32 หน้าที่ |
| ขนาดแผง: | 14.5 x 11.6 x 1.227 (มม.) | พื้นที่ทํางาน: | 11.18 x 5.58 (มิลลิเมตร) |
| สนามพิกเซล: | 0.175 x 0.175 (มม.) | ขนาดพิกเซล: | 0.155 x 0.155 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | การผสมผสาน/ฮอทบาร์ | หมายเลขพิน: | 14 ปิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 0.49 นิ้ว OLED Display,จอ OLED ที่ใช้งานในมือ,อินเตอร์เฟซ I2C จอ OLED |
||
0จอ OLED ขนาด.49 นิ้ว 64*32 จุด
0ผลิตภัณฑ์ OLED ขนาด.49 นิ้ว เป็นจอจอขนาดเล็กที่ใช้ในอุปกรณ์และอุปกรณ์ฉลาดต่างๆ เนื่องจากลักษณะที่บางมาก, มีพลังงานต่ํา, มีความแตกต่างสูง และมุมมองกว้างจอ OLED ขนาด 49 นิ้ว โดยทั่วไปมีเมทริกซ์จุด 64x32 พิกเซล, สามารถแสดงตัวอักษรสีขาว, ขับเคลื่อนโดยตัวควบคุม SSD1315, รองรับอินเตอร์เฟซลําดับ I2C, และทํางานที่ความดัน 2.8V.เนื่องจากลักษณะของแสงของ OLED, ไม่ต้องใช้แสงเบื้องหลัง ดังนั้นจึงมีข้อดีของการออกแบบร่างกายที่บางและการบริโภคพลังงานที่ต่ําและมันเหมาะกับสภาพแวดล้อมที่แตกต่างกันนอกจากนี้จอจอ OLED ขนาด 0.49 นิ้ว ใช้วิธีเชื่อมต่อ FPC ทําให้สามารถเชื่อมต่อตรงกับ PCB โดยไม่ต้องใช้เครื่องเชื่อม
0ผลิตภัณฑ์ OLED ขนาด.49 นิ้ว เหมาะสําหรับอุปกรณ์ที่มีความต้องการพื้นที่ที่เข้มงวด เนื่องจากขนาดเล็กและความละเอียดสูงเครื่องจอจอขนาดเล็กสําหรับระบบควบคุมอุตสาหกรรมคอนโซลเกมพกพา และโอกาสอื่นๆ ที่ต้องการจอจอขนาดเล็กและมีประสิทธิภาพผลิตภัณฑ์ OLED ขนาด 49 นิ้ว ได้กลายเป็นหนึ่งในทางออกที่นิยมสําหรับจอขนาดเล็กที่ทันสมัย เนื่องจากข้อดีทางเทคโนโลยีที่โดดเด่นและศักยภาพการใช้งานที่กว้างด้วยการเจริญเติบโตของเทคโนโลยีและการขยายตลาด เราสามารถคาดหวังว่าผลิตภัณฑ์ดังกล่าวจะมีบทบาทสําคัญมากขึ้นในอุปกรณ์อิเล็กทรอนิกส์และสมาร์ทในอนาคต
ลักษณะ
ภาพวาดสินค้า
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| การให้พลังงาน | |||
| 8 | VDD | P |
การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 7 | VSS | P |
สถานที่ของวงจรทางตรรกะ |
| 14 | VCC | P |
พลังงานไฟฟ้าสําหรับแผ่น OEL |
| คนขับ | |||
| 12 | IREF | ฉัน |
อ้างอิงปัจจุบันสําหรับการปรับความสว่าง |
| 13 | VCOMH | O |
ความดันออกระดับสูงสําหรับสัญญาณ COM ปินนี้คือปินการเข้าสําหรับความดันออกระดับสูงสําหรับสัญญาณ COM |
| เครื่องแปลง DC/DC | |||
|
|
|
|
พลังงานไฟฟ้าสําหรับวงจร DC/DC Converter |
|
3/4 |
C1P/C1N |
ฉัน | ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor จําเป็นต้องมีปั๊มการชาร์จตัวประกอบระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้. |
| อินเตอร์เฟซ | |||
|
|
|
|
การรีเซ็ตพลังงานสําหรับตัวควบคุมและคนขับ |
| 10 | SCL | ฉัน |
สัญญาณข้อมูล I2C Bus |
| 11 | SDA | I/O |
สัญญาณข้อมูล I2C Bus |
| เงินสํารอง | |||
|
6 |
VBREF |
- |
NC |
ลักษณะของแสง
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | |
|
ความสว่าง (VCC ส่งจากภายนอก) |
Lbr | หมายเหตุ 5 | 160 | - | - | cd/m2 | |
|
ความสว่าง (VCC Generatedby Internal DC/DC) |
Lbr | หมายเหตุ 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | ||
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | |||
| มุมมอง | - | ฟรี | - | ระดับ | |||
คุณลักษณะ DC
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
โลเตจไฟฟ้าสําหรับการแสดง (มอบภายนอก) |
VCC |
หมายเหตุ 5 (DC / DC ภายในปิด) |
7.0 | 7.25 | 7.5 | V | |
| ความดันไฟฟ้าสําหรับ DC/DC | VBAT | การเปิดเครื่องในแบบ DC/DC | 3.3 | - | 4.2 | V | |
| ความดันไฟฟ้าสําหรับการแสดง (ผลิตโดย DC / DC ภายใน) | VCC |
หมายเหตุ 6 (เปิด DC/DC ภายใน) |
7.0 | - | 7.25 | V | |
| การนําเข้าระดับสูง | HIV | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V | |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | VDD | V | |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDD | V | |
| กระแสการทํางานสําหรับ VDD | IDD | - | 180 | 300 | μA | ||
| กระแสการทํางานสําหรับ VCC (VCC จําหน่ายจากภายนอก) |
ICC |
หมายเหตุ 7 |
- |
5 |
10 |
mA |
|
| กระแสการทํางานสําหรับ VBAT (VCC Generatedby Internal DC/DC) | IBAT |
หมายเหตุ 8 |
- |
10 |
15 |
mA |
|
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | - | 1 | 5 | μA | ||
| ปัจจุบันโหมดนอนสําหรับ VCC | ICC นอน | - | 2 | 10 | μA | ||

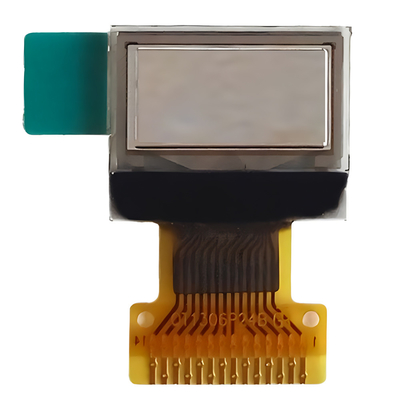

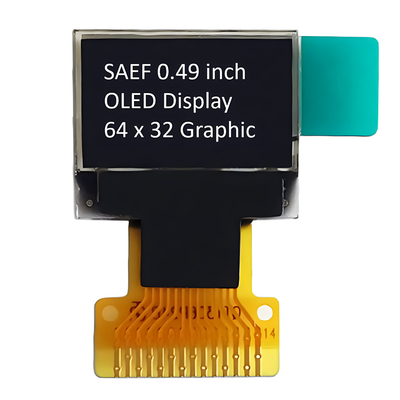

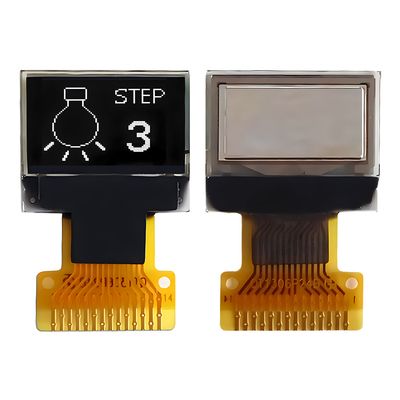

ภาพสินค้า
เนื้อหาของการทดสอบความน่าเชื่อถือ
| รายการ | เงื่อนไข | หลักเกณฑ์ | |
| การทํางานในอุณหภูมิสูง | 70°C 240 ชั่วโมง |
ฟังก์ชันปฏิบัติการทํางาน |
|
| การทํางานในอุณหภูมิต่ํา | -40 °C 240 ชั่วโมง | ||
| การเก็บรักษาอุณหภูมิสูง | 85°C 240 ชั่วโมง | ||
| การเก็บรักษาอุณหภูมิต่ํา | -40 °C 240 ชั่วโมง | ||
| การทํางานในอุณหภูมิสูง/ความชื้นสูง | 60 °C, 90% RH, 120 ชั่วโมง | ||
| โชคความร้อน |
-40°C <==> 85°C, 24 วงจร ใช้เวลา 60 นาที |
||
