รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ IPS TFT ขนาด 5 นิ้ว พร้อม CTP | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | หน้าจอสัมผัส: | พีซีเอพี |
| ดูทิศทาง: | IPS ทุกมุมมอง | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ST7703 | ตัวควบคุม CTP: | จีที911 |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | หมายเลขพิน: | 30 พิน |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 350 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอ TFT ขนาด 5 นิ้ว,GT911 หน้าจอสัมผัสขนาดจุ,จอ IPS Full View TFT |
||
5 นิ้ว Capacitive touchscreen TFT LCD การนําเสนอสินค้า
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| ขนาดจอ | 5.0 | นิ้ว |
| จํานวนพิกเซล | 720RGB ((H) x1280 ((V) | พิกเซล |
| พื้นที่แสดง | 62.10 ((H) x110.40 ((V) | mm |
| พิกเซลปิช | 0.0945 ((H) x0.0945 ((V) | mm |
| มิติการออกแบบ | 78.56x135.65x295 | mm |
| การจัดวางพิกเซล | สายตั้ง RGB | ― |
| โหมดการแสดง | ปกติเป็นสีดํา | ― |
| ทิศทางการดู | ทั้งหมด | ― |
| แสดงสี | 262K | ― |
| ความสว่าง ((cd/m2) | 350 | นิต |
| อัตราความแตกต่าง | 800:1 | ― |
| อินเตอร์เฟซ | MIPI | |
| ไฟหลัง | ประเภทไฟข้าง LED | ― |
| IC LCM | ST7703 | |
| CTP IC | GT911 | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
ภาพลวดลาย
การนิยาม Pin อินเตอร์เฟส
| ปินโน | สัญลักษณ์ | หน้าที่ |
| 1 | NC | NC |
| 2 | LEDK | ไฟหลัง LED ((แคโทด) |
| 3 | NC | NC |
| 4 | LEDA | ไฟหลัง LED ((Anode) |
| 5 | NC | NC |
| 6 | GND | ดิน |
| 7 | MIPI_D0N | ข้อมูลความแตกต่างของ MIPI DSI |
| 8 | MIPI_D0P | ข้อมูลความแตกต่างของ MIPI DSI |
| 9 | GND | ดิน |
| 10 | MIPI D1N | ข้อมูลความแตกต่างของ MIPI DSI |
| 11 | MIPI D1P | ข้อมูลความแตกต่างของ MIPI DSI |
| 12 | GND | ดิน |
| 13 | MIPI_CLN | นาฬิกาความแตกต่าง MIPI DSI |
| 14 | MIPI_CLP | นาฬิกาความแตกต่าง MIPI DSI |
| 15 | GND | ดิน |
| 16 | MIPI D2N | ข้อมูลความแตกต่างของ MIPI DSI |
| 17 | MIPI D2P | ข้อมูลความแตกต่างของ MIPI DSI |
| 18 | GND | ดิน |
| 19 | MIPI_D3N | ข้อมูลความแตกต่างของ MIPI DSI |
| 20 | MIPI_D3P | ข้อมูลความแตกต่างของ MIPI DSI |
| 21-22 | GND | ดิน |
| 23 | NC | NC |
| 24 | GND | ดิน |
| 25 | TE | สัญลักษณ์การร่วมเวลากรอบ |
| 26 | กําหนดใหม่ | หน่วยเข้าการรีเซ็ตภายนอก |
| 27 | IOVCC ((1.8V) | พลังงาน 1.8V |
| 28 | VDD ((2.8V) | พลังงานไฟฟ้า 2.8V |
| 29-30 | GND | ดิน |
การนิยาม Pin CTP
| 1 | RST | เปลี่ยนหน้าจอสัมผัส |
| 2 | SDA | สัญญาณข้อมูลจอสัมผัส |
| 3 | SCL | สัญญาณนาฬิกาจอสัมผัส |
| 4 | INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 5 | VDD ((2.8V) | พลังงานไฟฟ้า 2.8V |
| 6 | GND | ดิน |
รายละเอียดทางออนไลน์
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ความสว่างสีขาว (กลาง) | Lv |
Θ=0 ปกติ การดู มุม IBL=40mA |
-- | 350 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 10 | 15 | ms | ||
| อัตราความแตกต่าง | CR | 640 | 800 | -- | -- | ||
|
สี สี (CIE1931) |
สีขาว | Wx | 0.283 | 0.303 | 0.323 | ||
| วาย | 0.303 | 0.323 | 0.343 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 80 | -- | |
| ΘR | -- | 80 | -- | ||||
|
Ver |
ธ | -- | 80 | -- | |||
| ΘD | -- | 80 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | -- | 70 | -- | % | |
| ทิศทางการมองแสง | ทั้งหมด | ||||||
ลักษณะของ TFT LCD
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 30 | 40 | mA |
| โลเตจ LED | VL | - | 16.8 | 19.2 | V |
| ระยะเวลาใช้งาน LED | นาที | - | 20000 | 40000 | ชั่วโมง |

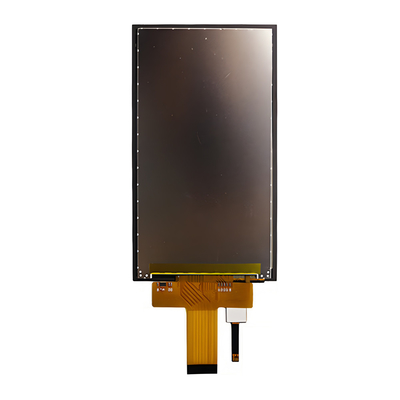

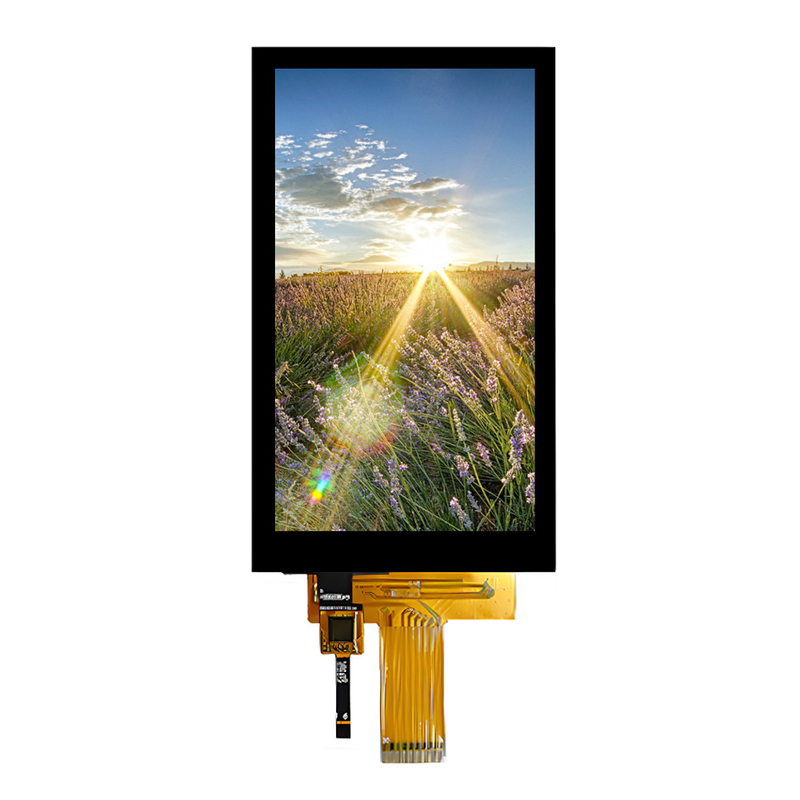

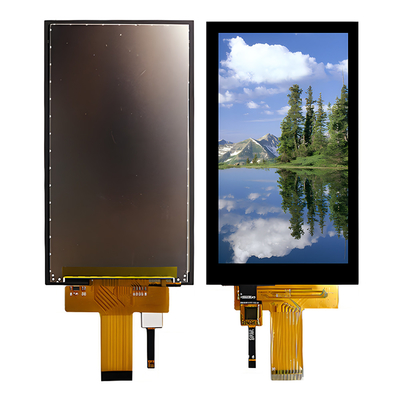

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
