รายละเอียดสินค้า:
|
| สินค้า: | 0.96 นิ้ว I2C OLED 4 พิน | การแก้ไข: | 128x64 พิกเซล |
|---|---|---|---|
| โครงสร้าง: | COG OLED + แผงวงจร | อินเตอร์เฟซ: | I2C เป็นตัวเลือก |
| หน้าจอสัมผัส: | สามารถปรับแต่งได้ | ดูทิศทาง: | มุมมองทั้งหมด (85/85/85/85) |
| ภาพลักษณะ ดิม: | 24.7 × 27 (มม.) (ขนาด PCB) | การเชื่อมต่อ: | หมุดโลหะ |
| หมายเลขพิน: | 4 พิน | อุณหภูมิในการทำงาน: | -40℃ ถึง +85℃ |
| ตลอดชีวิต: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 12864 โมดูลแผ่นจอ OLED,โมดูลจอ OLED ขนาด 128x64,0โมดูลพอร์ตจอ OLED ขนาด.96 นิ้ว |
||
SFOM096YZ4-12864WB-02 รายละเอียด.pdf
0.96 นิ้ว OLED อินเตอร์เฟซ I2C การแนะนําสินค้า
โมดูล I2C ขนาด 0.96 นิ้ว เป็นโมดูลจอ OLED ขนาดเล็กที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์ต่างๆโมดูล OLED I2C ขนาด 96 นิ้ว ได้กลายเป็นทางออกที่เหมาะสมในการแสดงภาพในสินค้าอิเล็กทรอนิกส์ เนื่องจากการแสดงภาพที่ดีและลักษณะการใช้พลังงานที่ต่ํา.
รหัสสินค้า:SFOM096YZ4-12864WB-02
ขนาดจอ: 0.96 นิ้ว
ความละเอียด: 128x64 พิกเซล
มุมมอง: กว่า 160 °
ตัวเลือกสี: เหลือง น้ําเงิน ขาว น้ําเงิน
ความต้องการพลังงาน: 3V/5V
ประเภทสัญญาณ: สัญญาณดิจิตอล รองรับการสื่อสาร I2C
การกําหนด Pin: GND, VDD, SCK, SDA
ระยะอุณหภูมิการทํางาน: -40 °C ถึง 85 °C (ประเภทอุตสาหกรรม)
การบริโภคพลังงาน: ประมาณ 0.08W เมื่อจุดเต็ม, ประมาณ 0.06W
OLED ขนาด 0.96 นิ้วเองมีเทคโนโลยีแสงด้วยตนเอง ซึ่งไม่จําเป็นต้องมีแสงเบื้องหลัง แต่ละพิกเซลปล่อยแสงเป็นอิสระ เพื่อให้มีผลการแสดงที่ชัดเจนกว่าOLED ขนาด 96 นิ้ว ใช้พลังงานน้อยมาก, ทําให้มันเหมาะสมสําหรับอุปกรณ์พกพาที่ใช้พลังงานแบตเตอรี่. มันมีลักษณะของความแตกต่างสูง, ให้ผู้ใช้ประสบการณ์ทางสายตาที่ดีที่สุด.ระดับโลจิก 3V และ 5V, ไม่มีการแปลงระดับเพิ่มเติมที่จําเป็น. รองรับอินเตอร์เฟซ I2C, เพียงสองเคเบิลอินเตอร์เฟสข้อมูลที่จําเป็นต้องใช้ในการดําเนินการส่งและควบคุมข้อมูล. ดังนั้น, 0.OLED ขนาด 96 นิ้วถูกใช้อย่างแพร่หลายในบ้านฉลาดเป็นจอแสดงสถานะสําหรับอุปกรณ์ฉลาด, รวมถึงอุปกรณ์ที่สามารถสวมใส่ได้อย่างฉลาด เพื่อแสดงข้อมูล เช่น ข้อมูลเวลาและสุขภาพ และแสดงปริมาตรสําคัญ และอื่นๆ ในเครื่องมืออุตสาหกรรมและอุตสาหกรรมอัตโนมัติ
ลักษณะ
| สินค้า | 0.96 นิ้ว OLED อินเตอร์เฟซ I2C |
| เลขรุ่น | SFOM096YZ4-12864WB-02 |
| โครงการขับรถ | การ ทํา งาน 1/64 |
| ทิศทางการดู | มุมมองทั้งหมด |
| ไดรเวอร์ IC | SSD1315 |
| ความดันไฟฟ้า | 3.0V |
| VCC | 12.0V |
| อินเตอร์เฟซ | IIC |
| ขนาดโมดูล | 24.70 (L) x27.0 (W) mm (ขนาด PCB) |
| พื้นที่ชม | 22.74 ((L) x 11.86 (W) มิลลิเมตร |
| พื้นที่ทํางาน | 21.74 (L) x 10.86 (W) มม. |
| ดอท พีช | 0.154 (W) x 0.154 (H) มิลลิเมตร |
| ขนาดจุด | 0.17 ((W) x 0.17 ((H) มม. |
ภาพลวดลาย
การนิยาม Pin อินเตอร์เฟซ
| ไม่มีปิน | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
ลักษณะของแสง
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | |
|
ความสว่าง (VCC ส่งจากภายนอก) |
Lbr | หมายเหตุ 5 | 90 | - | - | cd/m2 | |
|
ความสว่าง (VCC Generatedby Internal DC/DC) |
Lbr | หมายเหตุ 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | ||
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | |||
| มุมมอง | - | ฟรี | - | ระดับ | |||

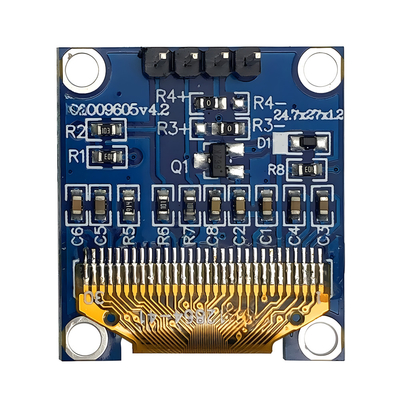

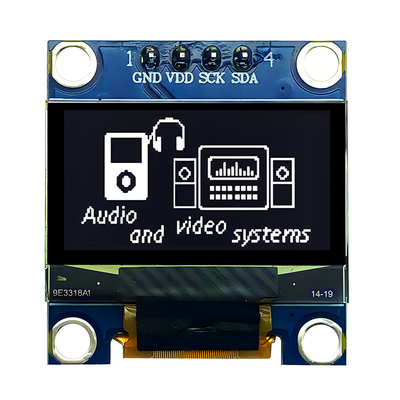

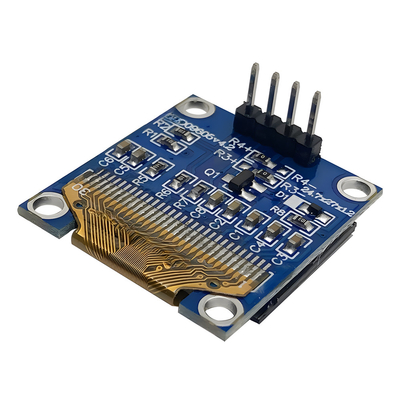

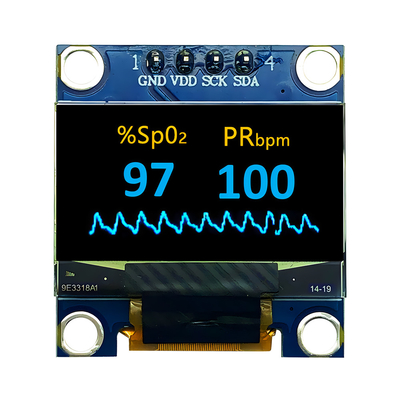

0.96 นิ้ว OLED อินเตอร์เฟซ I2C ภาพสินค้า
เนื้อหาของการทดสอบความน่าเชื่อถือ
| รายการ | เงื่อนไข | หลักเกณฑ์ | |
| การทํางานในอุณหภูมิสูง | 70°C, 240 ชั่วโมง |
ฟังก์ชันปฏิบัติการทํางาน |
|
| การทํางานในอุณหภูมิต่ํา | - 40°C, 240 ชั่วโมง | ||
| การเก็บรักษาอุณหภูมิสูง | 85°C, 240 ชั่วโมง | ||
| การเก็บรักษาอุณหภูมิต่ํา | - 40°C, 240 ชั่วโมง | ||
| การทํางานในอุณหภูมิสูง/ความชื้นสูง | 60°C, 90% RH, 120 ชั่วโมง | ||
| โชคความร้อน |
- 40°C-> 85°C, 24 วงจร ใช้เวลา 60 นาที |
||
