รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED 1.5 นิ้ว | การแก้ไข: | 128x128 |
|---|---|---|---|
| ประเภทแก้ว: | โอแอลอีดี | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 อุปกรณ์เสริม | ภาพลักษณะ ดิม: | 33.9 (กว้าง) x 37.3 (สูง) x 1.45 (หนา) มม. |
| พื้นที่ทํางาน: | 26.86 (ก) x 26.86 (ส) มม | อุณหภูมิในการทำงาน: | -30°C ถึง +80°C |
| หมายเลขพิน: | 25 พิน | คอนโทรลเลอร์: | SH1107 หรือเทียบเท่า |
| โหมดขับเคลื่อน: | 1/128 รอบการทำงาน | เครื่องเชื่อม: | COG+FPC |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1โมดูลจอ OLED ขนาด.5 นิ้ว,โมดูลจอ OLED 128x128,โมดูลจอ OLED อินเตอร์เฟซ SPI |
||
1.5 นิ้ว OLED, 128x128 จุด 1.5 นิ้ว OLED Display การนําเสนอสินค้า
SAEF Technology SFOS150JY-7175AN เป็นจอ OLED ขนาด 1.5 นิ้ว (Organic Light Emitting Diode) มีความละเอียด 128x128 จุด โมดูล 1.5 oled นี้ถูกสร้างขึ้นในตัวควบคุม SH1107G oled ICรองรับระบบ 8 บิต 6800 และ 8080SAEF ให้ ZIF FPC และ Hotbar เวอร์ชั่นสําหรับลูกค้าที่จะเลือกโมดูลที่เหมาะสมสําหรับการใช้งานของคุณ
SFOS150JY-7175AN เป็นโครงสร้าง COG OLED display โมดูล OLED นี้มีน้ําหนักเบา พลังงานต่ํา และบางมาก เหมาะสําหรับอุปกรณ์กําแพง / เมตร, การใช้งานในบ้าน, ระบบ POS, ระบบ Cloud / IoT,เครื่องมือมือ, อุปกรณ์เทคโนโลยีฉลาด, ระบบพลังงาน, รถยนต์, ระบบสื่อสาร, เครื่องมือการแพทย์, ฯลฯ โมดูล OLED สามารถทํางานได้ในอุณหภูมิจาก -30 °C ถึง +80 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโมดูลจอ OLED ในขนาดจาก 0.42" ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.66" mini OLED Display, 0.69" OLED, 0.91" OLED Display, 0.95"หน้าจอ OLED 96 นิ้ว, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display และการออกแบบแบบที่กําหนดเอง
ข้อมูลทางกายภาพ
| ไม่ | รายการ | รายละเอียด | หน่วย |
| 1 | ขนาดทางด้านขั้ว | 1.50 | นิ้ว |
| 2 | การแก้ไข | 128 * 128 | จุด |
| 3 | พื้นที่ทํางาน | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | มิติการออกแบบ | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | พิกเซลปิช | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | ขนาดพิกเซล | 0.185 ((W) * 0.185 (H) | mm |
| 7 | ไดรเวอร์ IC | SH1107G-02 | - |
| 8 | แสดงสี | สีขาว | - |
| 9 | สีเทา | 1 | หน่อย |
| 10 | อินเตอร์เฟซ | คู่ขนาน / SPI / IIC | - |
| 11 | IC ประเภท Package IC | COG | - |
| 12 | ประเภทการเชื่อมโยงโมดูล | ZIF | - |
| 13 | ความหนา | 1.45±0.1 | mm |
| 14 | น้ําหนัก | TBD | g |
| 15 | หน้าที่ | 1/128 | - |
1.5 นิ้ว OLED, 128x128 จุด 1.5 นิ้ว OLED Display การวาดสินค้า
ค่าเรตติ้งสูงสุด
| รายการ | นาที | แม็กซ์ | หน่วย | คําสังเกต |
| ความดันไฟฟ้า ((VDD) (VDD) | - 03 | +36 | V | อัตราการจําหน่าย IC |
| ความดันไฟฟ้า ((VPP) (VPP) | - 03 | +17 | V | อัตราการจําหน่าย IC |
| อุณหภูมิการทํางาน ((TOP) | - 30 | 80 | °C |
- |
| อุณหภูมิการเก็บรักษา (TST) (TST) | - 40 | 85 | °C |
ลักษณะไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
โลเตชั่นไฟฟ้า |
IC ความแรงกดไฟฟ้าปัจจัยตรรกะ | VDD | 1.65 | 3.0 | 3.5 | V |
| การทํางาน ((สําหรับแผ่น OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
ความดันทางเข้า |
โวลเตชั่นสูง | HIV | 0.8 * VDD |
- |
VDD | V |
| โวลเตชั่นต่ํา | VIL | VSS |
- |
0.2 * VDD | V | |
|
ความดันออก |
โวลเตชั่นสูง | VOH | 0.8 * VDD |
- |
VDD | V |
| โวลเตชั่นต่ํา | VOL | VSS |
- |
0.2 * VDD | V | |
ลักษณะไฟฟ้าออปติก
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
| ความสว่างในการทํางาน | L | 80 | 100 | - | cd/m2 | พิกเซล 100% | |
| การบริโภคพลังงาน | P |
- |
120 | 150 | mW | พิกเซล 30% | |
| ความถี่ของกรอบ | Fr |
- |
100 |
- |
Hz |
- |
|
| สีที่สอดคล้อง | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
ห้องมืด |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| เวลาตอบสนอง | ยกขึ้น | Tr | - | 10 | - | เรา | - |
| การพัง | Td | - | 10 | - | เรา | - | |
| อัตราความแตกต่าง | Cr | 10000:1 |
- |
- |
- |
ห้องมืด | |
| มุมมอง | △θ | 160 |
- |
- |
ปริญญา |
- |
|
| ระยะเวลาการใช้งาน | ด้านบน | 20,000 |
- |
- |
ชั่วโมง | L= 100 cd/m2 | |

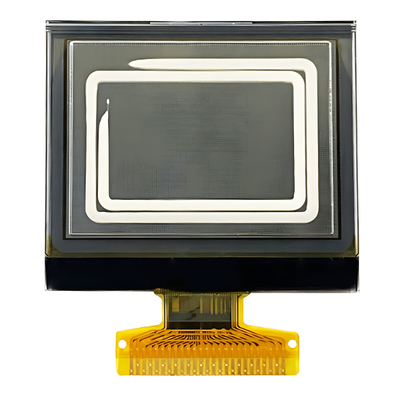

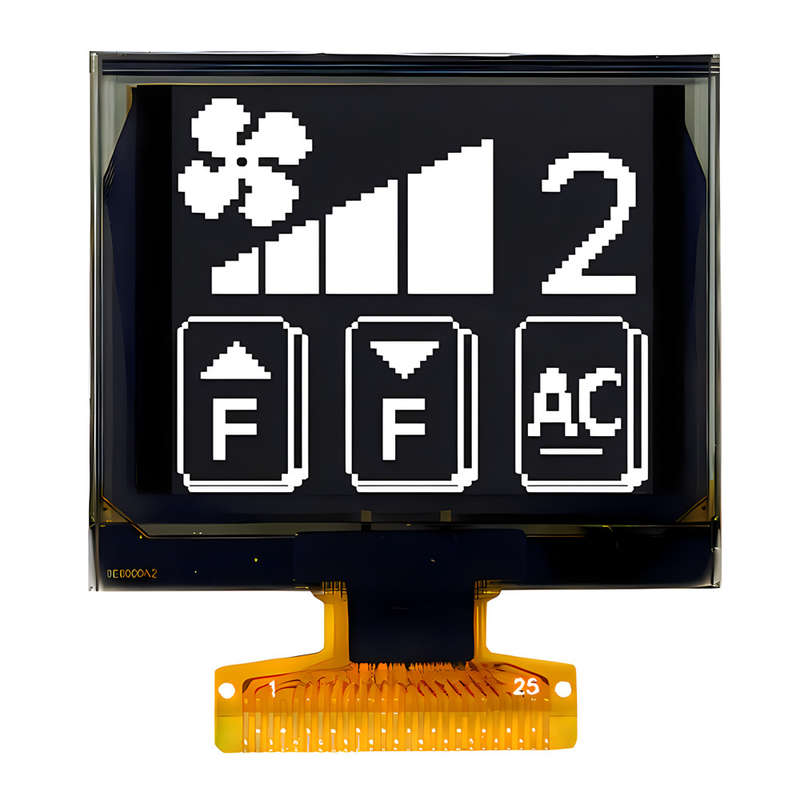

1.5 นิ้ว OLED, 128x128 จุด 1.5 นิ้ว OLED Display ภาพสินค้า
