รายละเอียดสินค้า:
|
| สินค้า: | จอ OLED แบบเต็มสีขนาด 1.45 นิ้ว | การแก้ไข: | 160x128 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| แสดงสี: | ฟูลคัลเลอร์ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 35.80 x 30.80 x 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 28.78 x 23.024 (มิลลิเมตร) |
| สนามพิกเซล: | 0.06 x 0.18 (มิลลิเมตร) | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1333 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขพิน: | 30 พิน |
| หน้าที่: | 1/128 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 160x128 พิกเซล จอ OLED,1.45 นิ้ว OLED Display,30 ปิน OLED Display |
||
1.45 นิ้ว AMOLED 160x128 จุด 30 ปิน
SFOS145TW-7100AN เป็นจอ OLED สี OLED (Organic Light Emitting Diode) เป็นเทคโนโลยีรุ่นใหม่ที่มีภาพสว่างชัดเจนและความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้นหน้าจอ OLED ขนาด 45 นิ้ว SFOS145TW-7100AN ประกอบด้วยจุดสีเดียว 160 x 128โมดูล OLED นี้มีน้ําหนักเบา ใช้พลังงานต่ํา ขนาดเล็ก และมีอินเตอร์เฟซต่าง ๆ ให้เลือก; เป็นอินเตอร์เฟส SPI, ปานกลาง และ I2C ที่ตั้งค่า
ขนาดพื้นที่ที่มีประสิทธิภาพ (เส้นฉาก) ของผลิตภัณฑ์นี้ SFOS145TW-7100AN คือ 1. 45 นิ้ว, ขนาดโมดูลคือ 35. 80 x 30. 80 x 1. 60 (mm), และขนาดพื้นที่ที่มีประสิทธิภาพคือ 28. 78 x 23. 024 (mm).จอ OLED ขนาด 45 นิ้ว พร้อมด้วย IC SSD1333 และมีอัตราความแตกต่างสูง 20000:1ระยะความตึงเครียดของปั๊มพลังงานโลจิกคือ 1.65V-3.5V โดยมีค่าเฉพาะอย่างยิ่งคือ 3V เหมาะสําหรับอุปกรณ์ทางการแพทย์ ระบบ POS สินค้าสีขาวเครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียงและภาพ, สินค้าดูแลบุคคล, เครื่องใช้ในครัวเรือน, จอจอรถยนต์, จอจอข้อมูลแบบไดนามิก, ฯลฯ
ระบบแสดงผล
1) โหมดการแสดง: แมทริกซ์ปาซิฟ
2) สีแสดง: 262,144 สี (สูงสุด)
3) หน้าที่ขับรถ: 1/128 หน้าที่
รายละเอียดทางกล
1) ภาพลวดลาย: ตามภาพลวดลายที่แนบแนบ
2) จํานวนพิกเซล: 160 (RGB) × 128
3) ขนาดโมดูล: 35.80 × 45.30 × 1.60 (มม)
4) ขนาดแผ่น: 35.80 × 30.80 × 1.60 (mm) รวมทั้ง ผ่าตัดกันแสงสว่าง
5) พื้นที่ใช้งาน: 28.78 × 23.024 (มม)
6) พิกเซล Pitch: 0.06 × 0.18 (มม)
7) ขนาดพิกเซล: 0.04 × 0.164 (มม)
8) น้ําหนัก: TBD (g) ± 10%
1.45 นิ้ว AMOLED 160x128 จุด 30 ปิน
การนิยาม Pin
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ | ||||||||||||||||||||||||
| PowerSuply | |||||||||||||||||||||||||||
| 22 | VDD | P |
พลังงานไฟฟ้าสําหรับวงจรโลจิกหลัก นี่คือปินไฟฟ้าที่ควบคุมภายในจาก VCI หน่วยประปาควรเชื่อมต่อระหว่างปินนี้และ VSS ในทุกสถานการณ์ |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
พลังงานไฟฟ้าสําหรับแผ่น OEL นี่คือปินการให้บริการแรงดันบวกที่สุดของชิป. มันต้องเชื่อมต่อกับ แหล่งภายนอก |
||||||||||||||||||||||||
| 23 | VSS | P |
สาเหตุของระบบ OEL นี่คือปินพื้นดิน มันยังเป็นจุดอ้างอิงสําหรับปินโลจิก ความดันขับเคลื่อน OEL และวงจรแบบแอนลาจ มันต้องเชื่อมต่อกับพื้นดินภายนอก |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
พื้นฐานของวงจรแบบแอนาล็อก นี่คือปินพื้นแบบแอนาล็อก พวกเขาควรเชื่อมต่อกับ VSS ทางนอก |
||||||||||||||||||||||||
| คนขับ | |||||||||||||||||||||||||||
| 24 | IREF | ฉัน |
อ้างอิงปัจจุบันสําหรับการปรับความสว่าง ปินนี้เป็นปินมาตรฐานกระแสกระแสสายไฟฟ้าส่วนหนึ่ง ควรรับรองการเชื่อมต่อระหว่างปินนี้และ VSS วางกระแสไฟฟ้าให้สูงสุด 12.5μA |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
ระดับความแรงออกสูงสําหรับสัญญาณ COM ปินนี้คือปินการเข้าสําหรับระดับความแรงกดออกสูงสําหรับสัญญาณ COM ทันทัลัม capacitor ควรเชื่อมต่อระหว่างปินและ VSS นี้ |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
ความดันออกระดับต่ําสําหรับสัญญาณ SEG นี่คือปิ้นส่วนความกระชับกําลังออนไลน์ เมื่อ VSL ภายนอกไม่ได้ใช้ ปิ้นนี้ควรปล่อยให้เปิดและไดโอด์ที่ดิน |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | สหรัฐ | O |
สัญญาณการกระตุ้นความถี่กรอบ ปิ้นนี้จะส่งสัญญาณที่สามารถใช้ในการระบุสถานะของคนขับ ไม่มีอะไรควรเชื่อมต่อกับปิ้นนี้ มันควรปล่อยให้เปิดเป็นส่วนตัว |
||||||||||||||||||||||||
| อินเตอร์เฟซ | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
ฉัน |
ระเบียบสื่อสาร เลือก ปินเหล่านี้เป็นข้อมูลการเลือก MCU อินเตอร์เฟซ ดูตารางต่อไปนี้ |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI 4 สาย | 0 | 0 | |||||||||||||||||||||||||
| 8 บิต 68XX ร่วมกัน | 0 | 1 | |||||||||||||||||||||||||
| 8 บิต 80XX ร่วมกัน | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | ฉัน |
การรีเซ็ตพลังงานสําหรับตัวควบคุมและคนขับ ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
||||||||||||||||||||||||
| 18 | CS# | ฉัน |
ชิปเลือก ปินนี้คือชิปเลือกเข้า ชิปเปิดสําหรับ MCU การสื่อสารเพียง เมื่อ CS# ถูกลดลง |
||||||||||||||||||||||||
|
19 |
D/C# |
ฉัน |
ข้อมูล/การควบคุมการควบคุม ปินนี้คือปินควบคุม Data/Command เมื่อปินถูกดึงสูง การเข้าที่ D7~D0 จะถูกพิจารณาเป็นข้อมูลในการแสดง เมื่อปินถูกดึงต่ําinput ที่ D7 ~ D0 จะถูกโอนไปยังบันทึกคําสั่ง. เมื่อดึงปินสูงและเลือกโหมดอินเตอร์เฟซซีเรียล, ข้อมูลที่ SDIN จะถูกปฏิบัติเป็นข้อมูล. เมื่อดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง. เมื่อเลือกโหมดลําดับ 3 สาย สตาร์ทนี้ต้องเชื่อมต่อกับ VSS สําหรับความสัมพันธ์รายละเอียดกับสัญญาณอินเตอร์เฟซ MCU โปรดดูแผนภูมิลักษณะเวลา |
||||||||||||||||||||||||
| อินเตอร์เฟซ | |||
|
14 |
E/RD# |
ฉัน |
อ่าน / เขียน เอนกประสงค์หรืออ่าน ปินนี้เป็นการเข้าอินเตอร์เฟซ MCU เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 68XX ซีรีส ปินนี้จะใช้เป็นสัญญาณ Enable (E)การทํางานอ่าน/เขียนจะเริ่มต้นเมื่อ Pin นี้ถูกดึงสูงและ CS # ถูกดึงต่ํา. เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 80XX ปินนี้ได้รับสัญญาณอ่าน (RD #) การอ่านข้อมูลเริ่มต้นเมื่อปินนี้ถูกดึงต่ําและ CS # ถูกดึงต่ํา เมื่อเลือกโหมดลําดับ ปินนี้ต้องเชื่อมต่อกับ VSS |
|
15 |
R/W# |
ฉัน |
อ่าน/เขียน เลือกหรือเขียน ปินนี้เป็นการเข้าอินเตอร์เฟซ MCU เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 68XX, ปินนี้จะใช้เป็นการเข้าการเลือกอ่าน / เขียน (R / W #).ดึงปิ้นนี้ไปที่ สูง สําหรับโหมดการอ่าน และดึงมันไปที่ ต่ํา สําหรับโหมดการเขียน. เมื่อเลือกโหมดอินเตอร์เฟซ 80XX ปินนี้จะเป็นการเข้า Write (WR#) การเขียนข้อมูลจะเริ่มต้นเมื่อปินนี้ถูกดึงต่ํา และ CS#ถูกดึงต่ํา เมื่อเลือกโหมดลําดับ ปินนี้ต้องเชื่อมต่อกับ VSS |
|
6 ~ 13 |
D7 ~ D0 |
I/O |
รถขนส่งข้อมูล host input/output bus ปินเหล่านี้เป็นบัสข้อมูลสองทิศ 8 บิตที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์D1 จะเป็นการเข้าข้อมูลลําดับ SDIN และ D0 จะเป็นการเข้านาฬิกาลําดับ SCLK. ปินที่ไม่ได้ใช้ต้องเชื่อมต่อกับ VSS ยกเว้น D2 ในรุ่นเรียง |
| เงินสํารอง | |||
|
1, 30
|
NC | - |
ปิ้นที่เก็บไว้ (ปิ้นรองรับ) ปิ้นรองรับสามารถลดผลกระทบจากความเครียดบนปิ้นฟังก์ชัน ปิ้นเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอกเป็นวงจรป้องกัน ESD |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้าสําหรับการทํางาน | VDD | - 03 | 4 | V |
| ความดันไฟฟ้าสําหรับปิน I/O | VDDIO | - 03 | 4 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VDDH | - 03 | 15 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C |
| อายุการใช้งาน (100 cd/m2) | 10,000 | - | ชั่วโมง |
ลักษณะของแสง
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| ความสว่าง | Lbr | หมายเหตุ 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.260.29 | 0.30 0.33 | 0.340.37 | |
| C.I.E. (แดง) | (x) (y) | ค.ศ. 1931 | 0.62 0.28 | 00.66 0.32 | 0.70 0.36 | |
| CIE (สีเขียว) | (x) (y) | ค.ศ. 1931 | 0.240.60 | 0.280.64 | 0.32.068 | |
| C.I.E. (สีฟ้า) | (x) (y) | ค.ศ. 1931 | 00.1016 | 0.140.20 | 0.180.24 | |
| ความแตกต่างของห้องมืด | CR | - | >10000:1 | - | ||
|
มุมมอง |
-
|
ฟรี |
-
|
ระดับ |

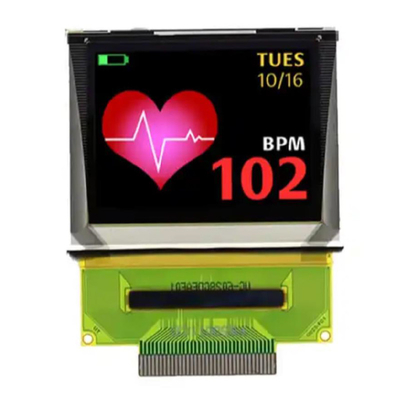

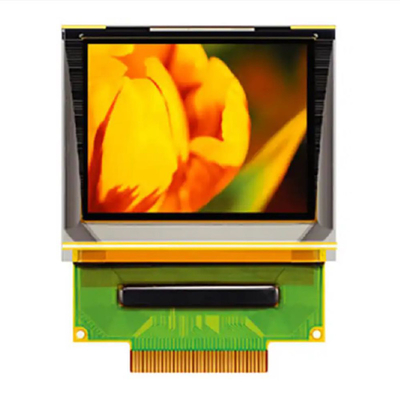

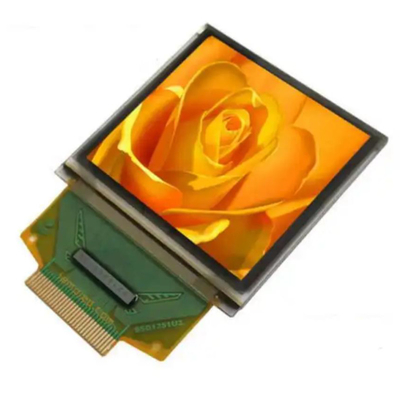

1.45 นิ้ว AMOLED 160x128 จุด 30 ปิน ภาพสินค้า
