รายละเอียดสินค้า:
|
| คําสําคัญ: | 13.3 นิ้ว TFT LCD กับ CTP | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| จอแอลซีดีอินเทอร์เฟซ: | สพป | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม |
| หน้าจอสัมผัส: | ซี.ที.พี | อินเทอร์เฟซ CTP: | USB |
| พื้นที่ทํางาน: | 293.76 x 165.24 มิลลิเมตร | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ LCD PCAP TFT ขนาด 1000 นิต โมดูลจอ LCD PCAP ขนาด 1920x1080,1920x1080 PCAP TFT LCD Display Module |
||
เกี่ยวกับรายการนี้ SFTO1330XC-7119A3CT
เพิ่มประสบการณ์ทางสายตาของคุณด้วยโมดูลจอ LCD TFT ขนาด 13.3 นิ้ว ที่มีจอสัมผัส PCAP (Projected Capacitive)จอแสดงผลงานสูงนี้รวมภาพที่น่าทึ่งกับความสามารถในการสัมผัสที่ตอบสนองทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลาย
ความละเอียดสูง: เพลิดเพลินกับภาพที่ชัดเจนและชัดเจน ด้วยความละเอียด 1920x1080 พิกเซลหรือคิออสก์อินเตอร์เอ็กซ์.
ความสว่างที่ประกายแสง: ด้วยระดับความสว่าง 1000 นิท, จอนี้รับประกันความเห็นที่ดีเยี่ยมแม้แต่ในสภาพแวดล้อมที่สว่างดี, ทําให้มันเหมาะสําหรับการใช้งานภายในและภายนอก.
เทคโนโลยีจอสัมผัส PCAP: เทคโนโลยีการสัมผัสแบบประมาณ (PCAP) ให้ประสบการณ์การสัมผัสที่เรียบร้อยและตอบสนองสนอง โดยสนับสนุนฟังก์ชันหลายการสัมผัสเพื่อการปฏิสัมพันธ์ของผู้ใช้งานที่เสริม
อินเตอร์เฟซ EDP: อุปกรณ์พร้อมกับอินเตอร์เฟส DisplayPort (EDP) ที่ติดตั้ง โมดูลจอนี้ทําให้การบูรณาการง่ายกับระบบต่าง ๆ ทําให้การถ่ายทอดข้อมูลรวดเร็วและมีประสิทธิภาพ
โมดูลจอ LCD TFT ขนาด 13.3 นิ้ว เหมาะสําหรับการใช้งานที่หลากหลาย
ออกแบบมาเพื่อการทํางานและความน่าเชื่อถือ โมดูลจอ LCD TFT ขนาด 13.3 นิ้ว พร้อมจอสัมผัส PCAP เป็นทางออกของคุณสําหรับประสบการณ์ทางการมองเห็นที่มีคุณภาพสูงความสว่างดีเยี่ยมและความสามารถในการสัมผัสที่เข้าถึงผู้ใช้ได้อย่างสะดวกสบาย จอนี้ถูกสร้างขึ้นเพื่อตอบสนองความต้องการของแอพลิเคชั่นที่ทันสมัย
อัพเกรดโครงการของคุณวันนี้ด้วย TFT LCD Display Module ขนาด 13.3 นิ้ว และเพลิดเพลินกับภาพที่น่าทึ่งและการปฏิสัมพันธ์ที่เรียบร้อย ที่จะประทับใจผู้ใช้ของคุณ!
รายละเอียดสินค้า
|
ลักษณะ |
ขนาด | 130.3 นิ้ว |
| การแก้ไข | 1920 ((แนวขอบ) x1080 ((แนวตั้ง) | |
| อินเตอร์เฟซ | eDP1.2/2.7Gbps/2สาย | |
| ประเภทเชื่อมต่อ | 20455-030E-76 (I-PEX) | |
| ความลึกของสี | 16.7M | |
| ประเภทเทคโนโลยี | A-si | |
| สเปคการแสดง พิกเซลปิชช์ (มม) | 0.153 x 0153 | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| TP ไดรเวอร์ IC | NC | |
| การรักษาผิว LCD | การเคลือบกันแสงสว่าง: ((3H) | |
| ทิศทางการดู | U/D/L/R:85/85/85/85 | |
| อัตราความแตกต่าง | 1000:1 | |
| สายสี | 72% | |
| ความสว่าง ((cd/m2) | 1000 ((TYP.) | |
| การบริโภคพลังงาน |
LCD:1.8 (W) (Max) (White Pattern) |
|
| เลข LED | 50 LEDS | |
| น้ําหนัก (g) | - | |
|
เครื่องจักรกล |
ขอบเขต (W x H x D) (มม) | 307.55 x 185.62 x 7.25 มิลลิเมตร |
| TP พื้นที่มองเห็นของเลนส์ ((มม) |
294.36x16584 |
|
| LCM (W x H x D) (มม) | 305.19 x 177.69 x 5.25 มิลลิเมตร | |
| พื้นที่ทํางาน LCD ((มม) | 293.76 x 165.24 | |
| พร้อม/ไม่มี TSP | กับ TSP |
ภาพออกนอก
การนิยาม Pin อินเตอร์เฟซ
|
สถานี |
สัญลักษณ์ |
หน้าที่ |
|
|
1 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
2 |
H-GND |
ดิน |
|
|
3 |
LAN1 N |
สายเชื่อมสัญญาณที่สมบูรณ์ _ Lane1 |
|
|
4 |
LAN1 P |
true signal link _Lane1 การเชื่อมโยงสัญญาณที่แท้จริง |
|
|
5 |
H-GND |
ดิน |
|
|
6 |
LAN0_N |
สายเชื่อมสัญญาณ _Lane0 |
|
|
7 |
LAN0_P |
true signal link _Lane0 การเชื่อมโยงสัญญาณจริง |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
true signal link _Auxiliary channel สายสัญญาณจริง |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
ดิน |
|
|
12 |
LCD_VCC |
พลังงานไฟฟ้า 3.3V (ประมาณ) |
|
|
13 |
LCD_VCC |
พลังงานไฟฟ้า 3.3V (ประมาณ) |
|
|
14 |
BIST |
เปิดการทดสอบตัวเอง |
|
|
15 |
H_GND |
ดิน |
|
|
16 |
H_GND |
ดิน |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) สัญญาณปิน |
|
|
18 |
BL_GND |
สายด่วนสูง |
|
|
19 |
BL_GND |
สายด่วนสูง |
|
|
20 |
BL_GND |
สายด่วนสูง |
|
|
21 |
BL_GND |
สายด่วนสูง |
|
|
22 |
BL EN |
ไฟหลังเปิด / ปิด ปินควบคุม |
|
|
23 |
BL PWM |
ไฟหลัง PWM Dimming |
|
|
24 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
25 |
NC |
ไม่มีการเชื่อมต่อ |
|
|
26 |
BL PWR |
พลังงานไฟหลัง |
|
|
27 |
BL PWR |
พลังงานไฟหลัง |
|
|
28 |
BL PWR |
พลังงานไฟหลัง |
|
|
29 |
BL PWR |
พลังงานไฟหลัง |
|
|
30 |
NC |
ไม่มีการเชื่อมต่อ |
|
รายละเอียดไฟฟ้า
|
ปริมาตร |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
ความเห็น |
|
|
ความสว่างของพื้นผิว |
800 | 1000 | cd/m2 | |||
|
ความดันไฟฟ้า |
VDD |
3.0 |
3.3 |
V |
หมายเหตุ 1 |
|
|
ความดันกระแสกระแสที่ได้รับอนุญาต |
VRF |
- |
- |
100 |
mV |
ที่ VDD = 3.3V |
|
กระแสไฟฟ้า |
IDD |
- |
- |
mA |
หมายเหตุ 1 |
|
|
ความดันไฟเข้าต่าง |
VID |
- |
1320 |
mV |
||
|
การบริโภคพลังงาน |
0.9 |
|
W |
หมายเหตุ 1 |
||
|
- |
4 |
- |
W |
หมายเหตุ 2 |
||
|
- |
4.9 |
- |
W |
|||
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | รายละเอียด | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | |||||
| อัตราความแตกต่าง | CR |
O=0deg |
700 | 1000 | |||
| ความสว่างของสีขาว | YLI | 800 | 1000 | cd/m2 | |||
| เวลาตอบสนอง | TR+TF | 30 | 35 | ms | |||
|
สี |
สีแดง | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| สีเขียว | Xg | (0.301) | |||||
| ใช่ | (0.621) | ||||||
| สีฟ้า | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| สีขาว | Xw | (0.313) | |||||
| ยิว | (0.329) | ||||||
|
มุมมอง |
ฮอร์ | 11 (เวลา 3 โมง) |
ศูนย์ CR≥10 |
80 | 85 |
ก |
|
| 12 ((9 โมง) | 80 | 85 | |||||
| เวอร์ | θ2 ((12 โมง) | 80 | 85 | ||||
| θ1 ((6 โมง) | 80 | 85 | |||||
| อัตราส่วน NTSC | % | 65 | 72 | % |
|||

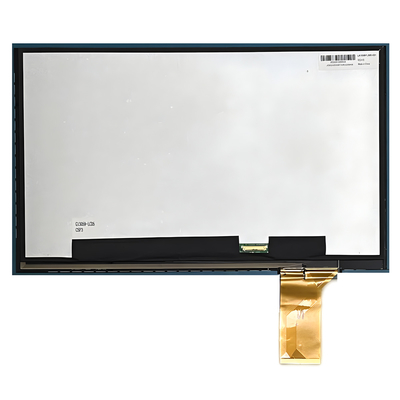

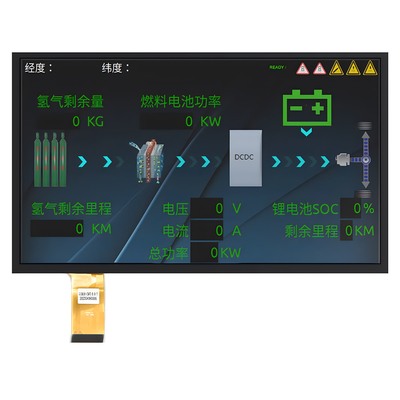

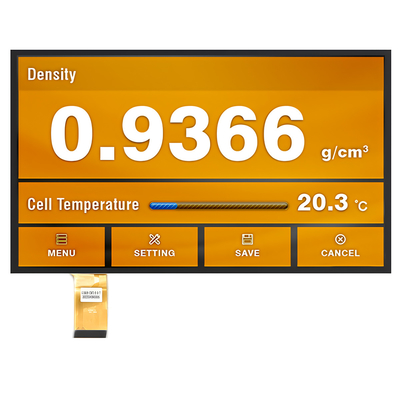

ภาพสินค้า
