รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT แบบวงกลมขนาด 3.6 นิ้ว | การแก้ไข: | 544 (RGB) x 506 จุด |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบ Capacitive (CTP) |
| ดูทิศทาง: | มุมมองเต็ม IPS | ไอซีไดร์เวอร์: | ST72566 |
| หมายเลขพิน: | 40 PIN | การเชื่อมต่อ: | ZIF |
| อินเตอร์เฟซ: | RGB 24 บิต | อายุการใช้งาน LED: | 40,000 ชม |
| สูงสุด:: | -30°C ถึง +85°C | มิติเค้าร่าง: | 107.13(กว้าง)×107.13(สูง)×9.76(หนา) มม. |
| พื้นที่ทํางาน: | 89.76(กว้าง) x83.49(สูง) มม. | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD แบบกลมความสว่างสูง,3จอ LCD วงกลม ขนาด 0.6 นิ้ว,544x506 จิตรจอ LCD |
||
รุ่นรถยนต์ 3.6 นิ้ววงกลม TFT LCD รายละเอียด
จอจอ LCD แบบกลม IPS เป็นเทคโนโลยีการแสดงภาพที่กําลังเกิดใหม่ ได้ดึงดูดความสนใจของผู้ใช้อย่างช้าช้า เนื่องจากข้อดีพิเศษและกรณีการใช้งานที่กว้างขวางการออกแบบมุมกลมทําให้ขอบจอเรียบและผลภาพที่สะดวกสบายมากขึ้นในขณะเดียวกัน, การออกแบบนี้ยังทําให้จอ ergonomic และสะดวกต่อการใช้งาน. การรับรองความละเอียดสูงจอ IPS LCD สามารถนําเสนอภาพที่มีผลที่ละเอียดและจริงจังมากขึ้น,และยังเพิ่มประสบการณ์ทางสายตาของผู้ใช้ข้อดีของจอ LCD IPS วงกลมคือการใช้พลังงานที่ต่ํา ซึ่งหมายความว่ามันจะผลิตความร้อนน้อยลงในระหว่างการทํางานและไม่ต้องการระบายความร้อนขนาดใหญ่ทําให้ลดการเสียพลังงานและมลพิษต่อสิ่งแวดล้อม.
TS8036WV001-T เป็นโมดูล TFT ขนาด 3.6 นิ้ว ด้วยเทคโนโลยี IPS ความละเอียด 544x506 ตัวนี้มีระบบ IC ST72566 และรองรับอินเตอร์เฟซ RGB 24 บิตอุปกรณ์พร้อมจอสัมผัส PCAP 5 จุดที่รองรับอินเตอร์เฟซ I2Cความสามารถในการสัมผัสหลายส่วน และผลงานทางสายตาที่ดีเยี่ยมทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการ
-ความแรงกดต่ํา: VDD: 2.7 ~ 3.6V;
- Display สีของ TFT LCD: 16.7M สี
-อินเตอร์เฟซ CPU: -RGB 24BIT
- วงจรไฟฟ้าภายใน
|
ข้อมูลทั่วไป
|
รายละเอียด | หน่วย |
| แผ่นหลัก | ||
| พื้นที่แสดงภาพ ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 นิ้ว) | mm |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 16.7M | สี |
| จํานวนพิกเซล | 544 ((RGB) * 506 | จุด |
| การจัดวางพิกเซล | สายตั้ง RGB | - |
| พิกเซลปิช | 0.165 ((H) *0.165 ((V) | mm |
| มุมมอง | ทั้งหมด | ชั่วโมง |
| ไดรฟ์ IC | ST72566 | - |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน | -30+85 | °C |
| อุณหภูมิการเก็บรักษา | -30+85 | °C |
ข้อมูลทางกล
|
รายการ
|
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
หมายเหตุ | |
| ขนาดโมดูล | ทิศกว้าง ((H) | - | 107.13 | - | mm | - 01 |
| สูง ((V) | - | 107.13 | - | mm | - 01 | |
| ความลึก ((D) | - | 9.76 | - | mm | ± 04 | |
| น้ําหนัก | - | TBD | - | g | - | |
รุ่นรถยนต์ 3.6 นิ้ว แบบกลม TFT LCD Display Module
คําอธิบายรหัส PIN
|
พินโน่ |
สัญลักษณ์ |
ระดับ | คําอธิบาย |
| 1 | LEDK | L | แบ็คไลท์ |
| 2 | LEDA | H | ไฟหลัง+ |
| 3 | GND | H | พลังงานพื้นดิน |
| 4 | VCC | H | พลังงานไฟฟ้า ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | รถขนของข้อมูลสีแดง |
| 13-20 | G0-G7 | H/L | รถขนส่งข้อมูลสีเขียว |
| 21-28 | B0-B7 | H/L | รถขนส่งข้อมูลสีฟ้า |
| 29 | GND | L | พลังงานพื้นดิน |
| 30 | DCLK | H/L | พิกเซลนาฬิกาปิน |
|
31 |
DISP | H/L | เชื่อมต่อกับ VDD ในโหมดการทํางานปกติ |
| 32 | HSYNC | H/L | ซินคอร์แนนระดับขอบ |
| 33 | VSYNC | H/L | สิงครามตั้ง |
| 34 | DE | H/L | สัญญาณเปิดข้อมูล |
|
35 |
AUTODL |
H/L |
ปินควบคุมฟังก์ชัน OPT |
| 36 | CS | H/L | ชิปเลือก pin input |
| 37 | SCL | H/L | การเข้าของนาฬิกาลําดับ |
| 38 | SDA | H/L | ปินการใส่ข้อมูลลําดับ |
| 39 | NTC1 | / | ติดเทอร์มิสเตอร์ |
| 40 | NTC2 | / | ติดเทอร์มิสเตอร์ |
ค่าเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
|
| นาที | แม็กซ์ | |||
| โลตติจ์ไฟฟ้าสําหรับวงจรโลจิก | IOVCC | - 03 | 4.6 | V |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCI | - 03 | 4.6 | V |
คุณสมบัติไฟฟ้าแบบแบบ DC
|
รายการ
|
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| พลังงาน | VCC | 2.7 | 2.8 | 3.3 | V | |
| ระบบปกติ การบริโภคปัจจุบัน | Icc | - | - | 55 | mA | VCC=3.3V |
| ประตู TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF โวลเตชั่น | VGL | - 8 | - 12 | - 12 | V | |
ลักษณะของหน่วยไฟหลัง
|
รายการ
|
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์. | ||||
| ความดันไฟฟ้านอน | Vf | 13.5 | - | 16 | V | |
| ปัจจุบัน | ถ้า | - | 180 | - | mA | |
| ความสว่างของ LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| ความเหมือนกัน | / | 80 | % | - | ||

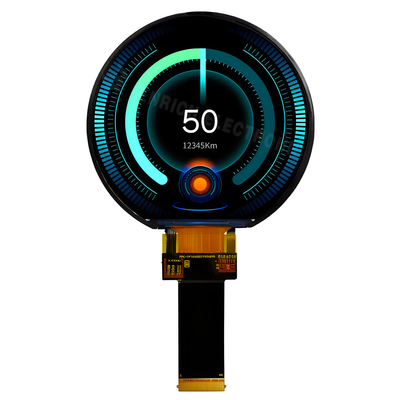

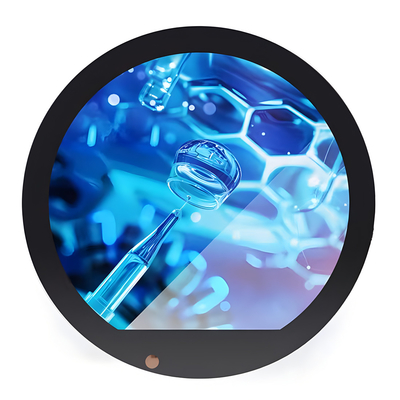

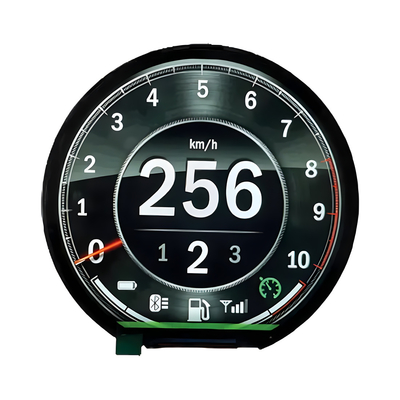

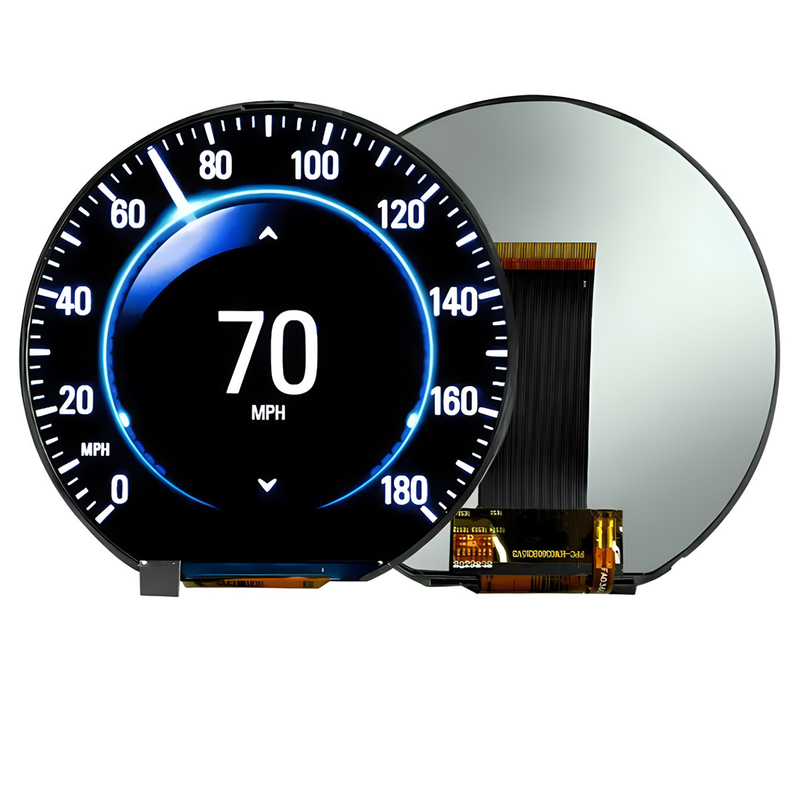

โมดูลจอ LCD TFT วงกลมขนาด 3.6 นิ้วภาพสินค้า
