รายละเอียดสินค้า:
|
| สินค้า: | 2.8 นิ้ว รอบ TFT Display | การแก้ไข: | 480 (RGB) x 480 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | หน้าจอสัมผัสแบบ Capacitive (CTP) | ดูทิศทาง: | มุมมองเต็ม IPS |
| ไอซีไดร์เวอร์: | SC7701S | หมายเลขพิน: | 30 พิน |
| การเชื่อมต่อ: | ZIF | ความส่องสว่างของพื้นผิว: | 250 cd/m2 (นิต) |
| อินเตอร์เฟซ: | RGB 18 บิต | อายุการใช้งาน LED: | 40,000 ชม |
| สูงสุด:: | -20°C ถึง +70°C | มิติเค้าร่าง: | 86.7(กว้าง)×86.7(สูง)×4.19(หนา) มม. |
| กิจกรรม: | 70.13(ก) x70.13(ส) มม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2จอจอ LCD วงกลมขนาด.8 นิ้ว,480x480 จุดจอ LCD วงกลม,8 บิต RGB อินเตอร์เฟซ จิรวงจรจอ LCD |
||

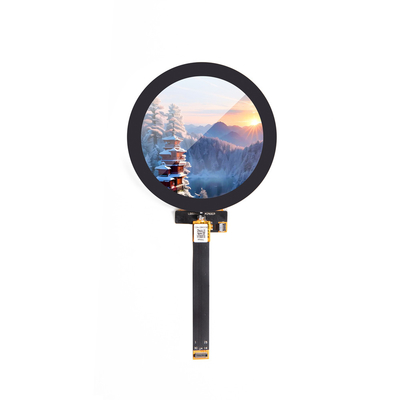

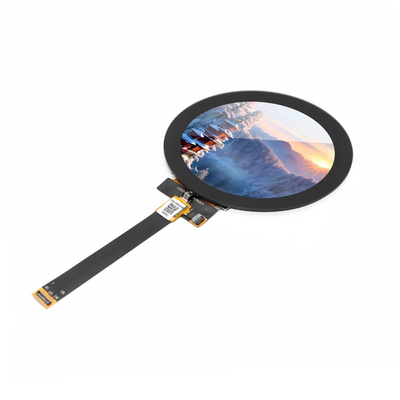

2.8 นิ้ว 480x480 รอบ TFT LCD Display Module คําอธิบาย
| ข้อมูลทั่วไป | รายละเอียด | หน่วย |
| แผ่นหลัก | ||
| พื้นที่แสดงภาพ ((AA) | 70.128 ((H) *70.128 ((V) (2.8 นิ้ว) | mm |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 16.7M | สี |
| จํานวนพิกเซล | 480 ((RGB) *480 | จุด |
| การจัดวางพิกเซล | สายตั้ง RGB | - |
| พิกเซลปิช | 0.180 ((H) *0.180 ((V) | mm |
| มุมมอง | ทั้งหมด | ชั่วโมง |
| ไดรฟ์ IC | ST7701S | - |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน | -20+70 | °C |
| อุณหภูมิการเก็บรักษา | -30+80 | °C |
ข้อมูลทางกล
| รายการ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | |
| ขนาดโมดูล | ทิศกว้าง ((H) | - | 86.7 | - | mm | - 01 |
| สูง ((V) | - | 86.7 | - | mm | - 01 | |
| ความลึก ((D) | - | 4.19 | - | mm | ± 03 | |
| น้ําหนัก | - | TBD | - | g | - | |
2.8 นิ้ว 480x480 รอบ TFT LCD Display Module การวาดภาพ
คําอธิบายรหัส PIN
| ปิน NO | สัญลักษณ์ | ระดับ | หน้าที่ |
| 1 | LEDA | H | ไฟหลัง+ |
| 2 | LEDK1 | L | แบ็คไลท์ |
| 3 | LEDK2 | L | แบ็คไลท์ |
| 4 | LEDK3 | L | แบ็คไลท์ |
| 5 | LEDK4 | L | แบ็คไลท์ |
| 6 | VDD 2.8V | H | พลังงานไฟฟ้า ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | พลังงานไฟฟ้า ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM แฮร์ดแวร์รีเซ็ทปิน |
| 9 | TE | H/L | ผลลัพธ์การฉีกขาด |
| 10 | PWM | H/L | ไฟหลังเปิด / ปิดปินควบคุม |
| 11 | GND | L | ดิน |
| 12 | D0P | H/L | HSSI_D0+ เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 13 | D0N | H/L | HSSI_D0- เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 14 | GND | L | ดิน |
| 15 | D1P | H/L | HSSI_D1+ เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 16 | D1N | H/L | HSSI_D1- เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 17 | GND | L | ดิน |
| 18 | CP | H/L | HSSI_CLK+ เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 19 | CN | H/L | HSSI_CLK- เป็นเส้นสัญญาณข้อมูลความแตกต่าง |
| 20 | GND | L | ดิน |
| 21 | NC | NC | |
| 22 | GND | L | ดิน |
| 23 | NC | NC | |
| 24 | GND | L | ดิน |
| 25 | TP-INT | H/L | ปิ้นตัด |
| 26 | TP-SDA | H/L | ปินการใส่ข้อมูลลําดับ |
| 27 | TP-SCL | H/L | การเข้าเวลาแบบลําดับ |
| 28 | TP-REST | H/L | TP แฮร์ดแวร์รีเซ็ทปิน |
| 29 | TP-VCC | H/L | พลังงานไฟฟ้า 2.8V |
| 30 | GND | L | ดิน |
ค่าเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
|
| นาที | แม็กซ์ | |||
| โลตติจ์ไฟฟ้าสําหรับวงจรโลจิก | IOVCC | - 03 | 4.6 | V |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCI | - 03 | 4.6 | V |
คุณสมบัติไฟฟ้าแบบแบบ DC
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| พลังงาน | VCC | 2.7 | 2.8 | 3.3 | V | |
| ระบบปกติ การบริโภคปัจจุบัน | Icc | - | - | 55 | mA | VCC=2.8V |
| ประตู TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF โวลเตชั่น | VGL | - 8 | - 12 | - 12 | V | |
ลักษณะของหน่วยไฟหลัง
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| ความดันไฟฟ้านอน | Vf | 2.7 | - | 3.3 | V | |
| ปัจจุบัน | ถ้า | - | 80 | - | mA | |
| ความสว่างของ LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| ความเหมือนกัน | / | 80 | % | - | ||
2.8 นิ้ว 480x480 โมดูลจอ LCD TFT รอบ
