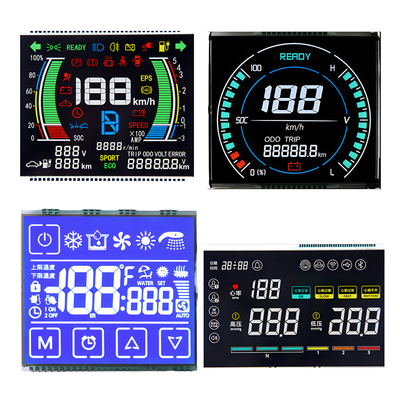

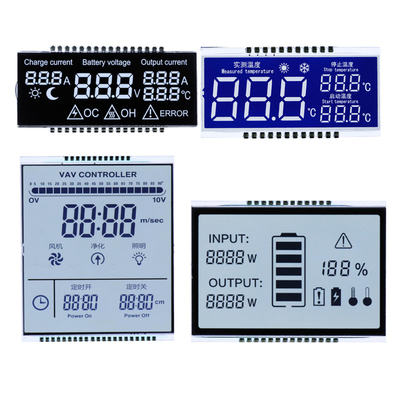

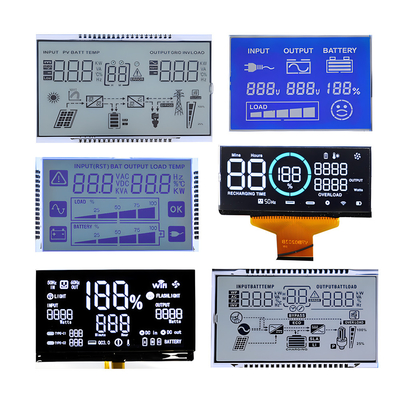

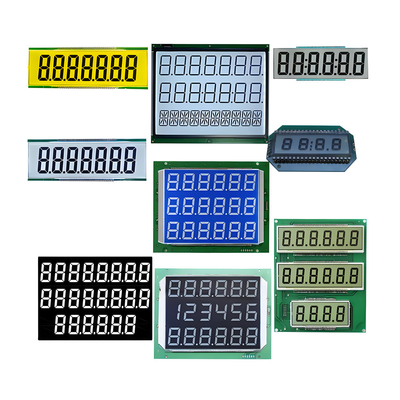

รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD ขาวดำแบบกำหนดเอง | โหมดการแสดงผล: | สะดวก, สัมผัส/สัมผัส |
|---|---|---|---|
| สภาพการขับขี่: | การขับขี่หลายครั้ง | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 โวลต์ |
| เลนส์: | มุมมองทั้งหมด | ประเภทการแสดงผล: | TN ความดันโลหิตสูง |
| ขนาด: | 2 นิ้วหรือขนาดที่กำหนดเอง | ไฟหลัง: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| การรับประกัน: | หนึ่งปี | เวลาตอบสนอง: | 0.1 มิลลิวินาที |
| เน้น: | เครื่องแสดงภาพ LCD ช่อง FSTN,โมโนครอม เซ็กเมนต์ LCD Display,จอ LCD ช่อง TN |
||
คําอธิบาย
พานีล LCD TN ที่เรียบง่ายที่สุดประกอบด้วยเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและชั้นบางของวัสดุคริสตัลเหลวที่ติดระหว่างอิเล็กทรอด.
เมื่อความดันถูกปิดแสงธรรมชาติจากแหล่งแสงกลายเป็นแสงเส้นขั้วผ่านขั้วขั้วบน เมื่อมันพบกับโมเลกุลคริสตัลเหลว nematicมันบิดกับชั้นกระจกเหลวบิดบิดบิด 90 องศาเพื่อไปถึงขั้วขั้วด้านล่างผ่านกระจกด้านล่างเนื่องจากแสงขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
เมื่อความดันถูกเปิด โมเลกุลคริสตัลเหลวจะตั้งตรงกับพื้นผิวกระจก และสูญเสียการบิดเบือนของพวกเขาภายใต้การกระทําของสนามไฟฟ้าเมื่อแสงที่ขั้วไปตรงกับชั้นคริสตัลเหลวเนมาติก, มันคงความโปร่งใสเดิมของมันโดยไม่ต้องบิดเบือน เนื่องจากตําแหน่งตั้งของแสงเส้นตรงและ polariser ด้านล่าง, มันจะถูกปิดโดย polariser ด้านล่าง.เราเห็นแสง (พิกเซลสีดํา)
โดยสรุป เราเข้าใจว่า:
ทําไมเราถึงเรียกว่า TN Twisted Display เพราะมันบิดเบือน 90 องศา
เรามีภาพบวกด้านบน ซึ่งเป็นตัวอักษรสีดําบนพื้นหลังสีขาวหรือสีเทา
มีโหมดสองแบบสําหรับแผ่นกระจก โหมดบวก (พื้นหลังสีขาว / สีเทาที่มีข้อความสีดํา) หรือโหมดลบ (พื้นหลังสีดําที่มีข้อความสีขาว / สีเทา)เหตุผลที่ TN LCD ไม่สามารถได้รับกระดาษสีขาวพื้นหลังคือการขั้วขั้วขัดส่วนใหญ่ของแสงและมีเพียง 20% ถึง 40% ของแสงที่ผ่านผ่าน TN LCD
| ประเภทแสดง | TN/HTN/STN/FSTN/VA ไม่จําเป็น |
| โหมดการแสดง | สิทธิบวก / ลบเป็นตัวเลือก |
| ทิศทางการดู | 3:00/6:00/9:00/12:00 ไม่ต้องเลือก |
| โหมดการขั้ว | การสะท้อนแสง/การสะท้อนแสง/การสะท้อนแสงเป็นตัวเลือก |
| วิธีการขับ | STATIC/Multiple Driving ไม่จําเป็น |
| โลเตจการขับเคลื่อน | 2.5V - 5V ไม่จําเป็น |
| วิธีเชื่อมต่อ | FPC/Metal Pin/โดยไม่เลือก |
| อุณหภูมิการทํางาน | -25°C ถึง 80°C/สามารถปรับแต่งได้ |
| อุณหภูมิในการเก็บ | -30°C ถึง 85°C/สามารถปรับแต่งได้ |
| พื้นที่โมดูล | สามารถปรับแต่งได้ |
| พื้นที่ชม | สามารถปรับแต่งได้ |
FAQ:
ถาม: แล้วการรับประกันล่ะ?
A: การรับประกัน 1 ปี ใช้ได้ถูกต้อง
Q: ขอตัวอย่างได้ไหม?
A: ใช่, โดยปกติมีตัวอย่างที่พร้อมสําหรับบางผลิตภัณฑ์ที่กําหนดเองพิเศษ, สั่งตัวอย่างสามารถรับได้.
Q:จํานวนการสั่งซื้อขั้นต่ําเท่าไร
ตอบ: สําหรับการสั่งตัวอย่าง ชุดเล็กๆ ก็ยอมรับได้
Q:เวลาส่งสินค้าเท่าไหร่?
A: สําหรับการสั่งตัวอย่าง 15-20 วันทํางานก็เพียงพอ ขณะที่สําหรับการซื้อจํานวนมาก ใช้เวลาประมาณ 30-35 วัน หรือเจรจากับเรา
Q:ค่าเครื่องมือคืนได้มั้ย
ตอบ: ใช่ ถ้าปริมาณเหมาะสม
คุณสมบัติไฟฟ้าแสง
| ไม่ |
รายการ
|
สัญลักษณ์
|
TEMP ((°C)
|
การจัดอันดับ |
หน่วย
|
หมายเหตุ
|
||||
|
นาที
|
แบบ
|
แม็กซ์
|
||||||||
| 1 |
โลเตจการทํางาน |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | หมายเหตุ 1 | ||
| 2 |
เวลาตอบสนอง
|
เวลาขึ้น
|
Tr | 25 | 100 | ms | หมายเหตุ 2 | |||
|
ช่วงฤดูใบไม้ร่วง
|
Tf | 25 | 150 | |||||||
| 3 |
ความถี่ในการทํางาน |
fF | 25 | 75 | Hz | |||||
| 4 |
อัตราความแตกต่าง |
Cr | 25 | 2 | 5 | หมายเหตุ 3 | ||||
| 5 |
ทิศทางการดู |
6ช่วงเวลา 03:00 น. | หมายเหตุ 4 | |||||||
| 6 |
มุมมอง Cr≥2
|
12H = 90° | θup | 25 | 10 | กรด | หมายเหตุ 4 | |||
| 6H f = 270° | θลง | 40 | ||||||||
| 3H f =0° | θซ้าย | 40 | ||||||||
| 9H f = 180° | θขวา | 40 | ||||||||
| 7 |
การบริโภคปัจจุบัน |
คือ | 10 | 3.0 | μA | หมายเหตุ 5 | ||||
การปรับแต่ง
| การใช้งาน | การแสดงเครื่องวัด |
| แสดงเนื้อหา | หลัก + จุด + รูปแบบ / แมทริกซ์จุด / กราฟิก |
| โลตติจ์ทํางาน | 2.5V หรือตามความต้องการของคุณ |
| วิธีการขับรถ | ตามคําขอของคุณ |
| มุมมอง | 6H 9H 12H 3H |
| โหมด LCD | TN STN FSTN HTN VA DFSTN ไม่จําเป็น |
| โหมดการแสดง | สะท้อนทางลบ สะท้อนทางข้าม สะท้อนทางข้าม |
| โหมดเชื่อม | โป้โลหะ / ยาง / FPC / อื่นๆ |
| แบ็คลิฮท์ไลท์ | ไม่มีหรือมีไฟหลังสีขาวและสีน้ําเงิน |
| การขับเคลื่อนความกระชับกําลัง | ความดันแบบไดนามิก / สแตติก |
| เครื่องควบคุม | ไม่มีหรือตามคําขอ |
| อินเตอร์เฟซ | I2C / SPI / อื่นๆ |
| โลตติจ์ทํางาน | -20~+70°C ((ทั่วไป) ตามคําขอของคุณ |
| ความดันการเก็บ | -30~+80°C ((ปกติ) ตามคําขอของคุณ |
| OEM/ODM | ยอมรับ |
| การออกแบบระบบ | การออกแบบซอฟต์แวร์และฮาร์ดแวร์ระบบที่เกี่ยวข้องกับโมดูล LCD |
| การรับประกัน | 12 เดือนฟรี, การรับประกันจ่ายเวลายก |
| การบรรจุ | ถุงพลาสติก + ผง + กระดาษกล่อง |
| ขนาดกล่อง | 41.5x36x50cm |
| เวลานําตัวอย่าง | 3-20 วันทําการ |
| ปรับปรุงเวลานํา | 20-35 วันทําการ |
| ระยะเวลาการผลิต | 7 วันสําหรับการออกแบบที่มีให้บริการ ปรับแต่ง: 30 ~ 35 วัน |
| การรับรอง | โรฮ์, เรช |
