รายละเอียดสินค้า:
|
| สินค้า: | แผน LCD TN HTN ที่กําหนดเอง | โหมดการแสดงผล: | สะดวก, สัมผัส/สัมผัส |
|---|---|---|---|
| สภาพการขับขี่: | การขับขี่หลายครั้ง | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 โวลต์ |
| เลนส์: | มุมมองทั้งหมด | ประเภทการแสดงผล: | TN ความดันโลหิตสูง |
| ขนาด: | 2.4 นิ้วหรือสั่งทำพิเศษ | ไฟหลัง: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| การรับประกัน: | หนึ่งปี | เวลาตอบสนอง: | 0.1 มิลลิวินาที |
| เน้น: | หน้าจอ LCD มโนครอมส่วนที่กําหนด,เครื่องแสดงภาพ LCD ช่อง FSTN,หน้าจอจอ LCD ขอบ HTN |
||
คําอธิบาย
แผ่นจอ LCD TN/HTN/STN มีสีเดียว มีข้อดีต่อไปนี้
1ราคาถูก
เมื่อเปรียบเทียบกับเทคโนโลยีจอ LCD อื่นๆ จอ LCD TN/HTN/STN มโนครอม จะเป็นทางออกที่คุ้มค่า สําหรับการใช้งานขนาดใหญ่
2ความแตกต่างสูง
ตามการออกแบบ แผน LCD TN/HTN/STN แบบสีเดียวแสดงความแตกต่างแบบไดนามิกระหว่างองค์ประกอบที่เห็นได้และที่ซ่อนอยู่
3การใช้พลังงานที่ต่ํา
มอนิเตอร์ประเภทนี้ต้องการพลังงานแบตเตอรี่เพียงเล็กน้อย ทําให้มันเหมาะสําหรับอุปกรณ์ที่ใช้แบตเตอรี่
ลักษณะ
1 รูปแบบการแสดง:VA/TN/TRANSMISSIVE/NEGATIVE
2 สภาพการขับขี่: 1/8Duty, 1/4Bias,5.0V
3 ทิศทางการดู:6ช่วงเวลา 03:00 น.
4 อุณหภูมิการทํางาน: -0°C ถึง 50°C
5 อุณหภูมิการเก็บรักษา: -10°C ถึง 60°C
6 เครื่องเชื่อม: PIN
คุณสมบัติไฟฟ้าแสง
| ไม่ |
รายการ
|
สัญลักษณ์
|
TEMP ((°C)
|
การจัดอันดับ |
หน่วย
|
หมายเหตุ
|
||||
|
นาที
|
แบบ
|
แม็กซ์
|
||||||||
| 1 |
โลเตจการทํางาน |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | หมายเหตุ 1 | ||
| 2 |
เวลาตอบสนอง
|
เวลาขึ้น
|
Tr | 25 | 100 | ms | หมายเหตุ 2 | |||
|
ช่วงฤดูใบไม้ร่วง
|
Tf | 25 | 150 | |||||||
| 3 |
ความถี่ในการทํางาน |
fF | 25 | 75 | Hz | |||||
| 4 |
อัตราความแตกต่าง |
Cr | 25 | 2 | 5 | หมายเหตุ 3 | ||||
| 5 |
ทิศทางการดู |
6ช่วงเวลา 03:00 น. | หมายเหตุ 4 | |||||||
| 6 |
มุมมอง Cr≥2
|
12H = 90° | θup | 25 | 5 | กรด | หมายเหตุ 4 | |||
| 6H f = 270° | θลง | 40 | ||||||||
| 3H f =0° | θซ้าย | 30 | ||||||||
| 9H f = 180° | θขวา | 30 | ||||||||
| 7 |
การบริโภคปัจจุบัน |
คือ | 25 | 3.0 | μA | หมายเหตุ 5 | ||||
การทดสอบความน่าเชื่อถือ
| สินค้าทดสอบ | สภาพการทดสอบ |
|
การเก็บรักษาที่อุณหภูมิและความชื้นสูง
|
60°C, 90%RH, 48 ชั่วโมง |
|
การเก็บรักษาในอุณหภูมิต่ํา
|
-10 องศาเซลเซียส 48 ชั่วโมง |
|
การเก็บรักษาในอุณหภูมิสูง
|
+60°C, 48 ชั่วโมง |
|
ใช้งานในอุณหภูมิต่ํา
|
0 °C, 48 ชั่วโมง, ความดันที่ระบุ |
|
ใช้งานในอุณหภูมิสูง
|
+50°C, 48 ชั่วโมง, ความดันที่ระบุ |
การปรับแต่ง
| การใช้งาน | การแสดงเครื่องวัด |
| แสดงเนื้อหา | ตัวเลข+จุด+รูปแบบ |
| โลตติจ์ทํางาน | 3.3V หรือตามความต้องการของคุณ |
| วิธีการขับรถ | ตามคําขอของคุณ |
| มุมมอง | 6H 9H 12H |
| โหมด LCD | TN STN FSTN HTN VA DFSTN ไม่จําเป็น |
| โหมดการแสดง | สะท้อนทางลบ สะท้อนทางข้าม สะท้อนทางข้าม |
| โหมดเชื่อม | โป้โลหะ / ยาง / อื่นๆ |
| แบ็คลิฮท์ไลท์ | ไม่มีหรือมีไฟหลังสีขาวและสีน้ําเงิน |
| การขับเคลื่อนความกระชับกําลัง | ความดันแบบไดนามิก |
| เครื่องควบคุม | ไม่มีหรือตามคําขอ |
| อินเตอร์เฟซ | I2C หรืออื่น ๆ |
| โลตติจ์ทํางาน | -20~+70°C ((ทั่วไป) ตามคําขอของคุณ |
| ความดันการเก็บ | -30~+80°C ((ปกติ) ตามคําขอของคุณ |
| OEM/ODM | ยอมรับ |
| การออกแบบระบบ | การออกแบบซอฟต์แวร์และฮาร์ดแวร์ระบบที่เกี่ยวข้องกับโมดูล LCD ถูกยอมรับ |
| การรับประกัน | 12 เดือนฟรี ค่ารับประกันจ่าย เวลายก |
| การบรรจุ | ถุงพลาสติก + ผง + กระดาษกล่อง |
| ขนาดกล่อง | 41.5x36x50cm |
| เวลานําตัวอย่าง | 3-20 วันทําการ |
| ปรับปรุงเวลานํา | 15-30 วันทําการ |
| ระยะเวลาการผลิต | 7 วันสําหรับการออกแบบที่มีให้บริการ ปรับแต่งตามความต้องการ: 35 ~ 40 วัน |
| การรับรอง | โรฮ์, เรช |

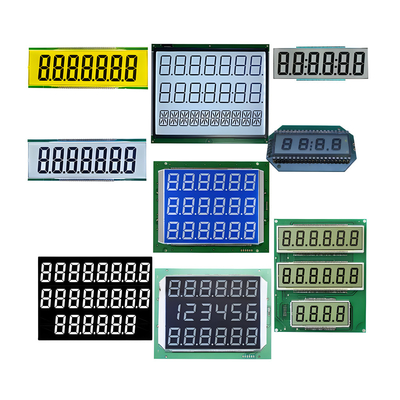

ประเภทจอจอ LCD ชนิดเดียว
TN (nematic สับสน)
น้ํายาแสดงภาพส่วนที่พบได้มากที่สุด
การเลือกค่าใช้จ่ายขั้นต่ํา
HTN (Hi-Twisted Nematic)
ให้มุมมองที่กว้างกว่า
มุมบิดของโมเลกุลคริสตัลเหลวคือ 100-120 องศา เพื่อให้มุมมองที่กว้างกว่า TN 1
STN (Super Twisted Nematic)
ให้มุมมองที่กว้างที่สุด
ราคาแพงกว่า TN
FSTN (หนังบาง super twisted nematic)
ให้ความแตกต่างที่ชัดเจนที่สุด
ราคาแพงกว่า TN
