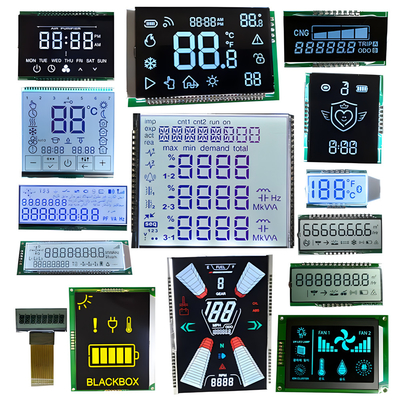

รายละเอียดสินค้า:
|
| สินค้า: | แผน LCD TN HTN ที่กําหนดเอง | โหมดการแสดงผล: | สะดวก, สัมผัส/สัมผัส |
|---|---|---|---|
| สภาพการขับขี่: | การขับขี่หลายครั้ง | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 โวลต์ |
| เลนส์: | มุมมองทั้งหมด | ประเภทการแสดงผล: | TN ความดันโลหิตสูง |
| ขนาด: | 2.4 นิ้วหรือสั่งทำพิเศษ | ไฟหลัง: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| การรับประกัน: | หนึ่งปี | เวลาตอบสนอง: | 0.1 มิลลิวินาที |
| เน้น: | เครื่องวัดไฟฟ้า จอจอจอ LCD,หน้าจอ LCD TN HTN,หน้าจอจอ LCD ที่กําหนดเอง |
||
ลักษณะ
1 รูปแบบการแสดง:TN/TRANSMISSIVE POSITIVE
2 สภาพการขับขี่ 1/4Duty 1/3Bias5.0V
3 ทิศทางการดู:6ช่วงเวลา 03:00 น.
4 อุณหภูมิการทํางาน: 30°C ถึง 80°C
5 อุณหภูมิในการเก็บรักษา: -40°C ถึง 90°C
6 เครื่องเชื่อม:PIN
ความสามารถสูงสุดโดยเฉพาะ
| ไม่ ไม่ | รายการ | การจัดอันดับ | หน่วย | เงื่อนไข |
| 1 |
ความดันแรงสลับสูงสุด
|
10 | V | 1 ชั่วโมง |
| 2 |
ความดันแบบจํากัดของ DC
|
30 | Mv | 100 ชั่วโมง |
| 3 |
ระยะอุณหภูมิการทํางาน
|
-30+80 | °C |
ไม่มีการดึงดูด
|
| 4 |
ระยะอุณหภูมิในการเก็บรักษา
|
-40+90 | °C |
ไม่มีการดึงดูด
|
คุณสมบัติไฟฟ้าแสง
| ไม่ |
รายการ
|
สัญลักษณ์
|
TEMP ((°C)
|
การจัดอันดับ |
หน่วย
|
หมายเหตุ
|
||||
|
นาที
|
แบบ
|
แม็กซ์
|
||||||||
| 1 |
โลเตจการทํางาน |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | หมายเหตุ 1 | ||
| 2 |
เวลาตอบสนอง
|
เวลาขึ้น
|
Tr | 25 | 100 | ms | หมายเหตุ 2 | |||
|
ช่วงฤดูใบไม้ร่วง
|
Tf | 25 | 150 | |||||||
| 3 |
ความถี่ในการทํางาน |
fF | 25 | 75 | Hz | |||||
| 4 |
อัตราความแตกต่าง |
Cr | 25 | 2 | 5 | หมายเหตุ 3 | ||||
| 5 |
ทิศทางการดู |
6ช่วงเวลา 03:00 น. | หมายเหตุ 4 | |||||||
| 6 |
มุมมอง Cr≥2
|
12H = 90° | θup | 25 | 5 | กรด | หมายเหตุ 4 | |||
| 6H f = 270° | θลง | 40 | ||||||||
| 3H f =0° | θซ้าย | 30 | ||||||||
| 9H f = 180° | θขวา | 30 | ||||||||
| 7 |
การบริโภคปัจจุบัน |
คือ | 25 | 3.0 | μA | หมายเหตุ 5 | ||||

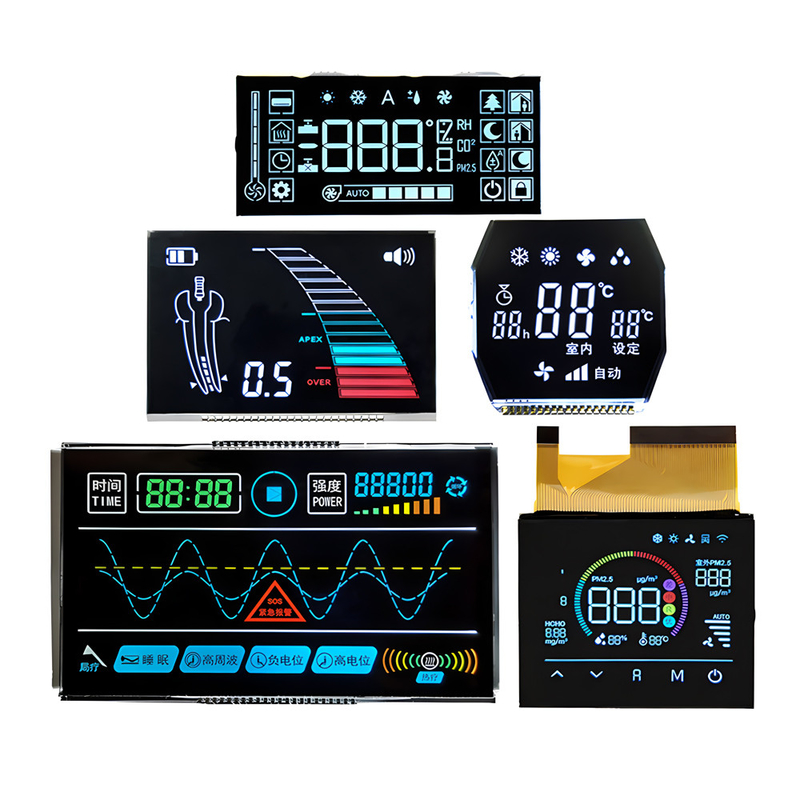

ข้อดีของจอ LCD ที่แยกแยก
ราคาต่ํา
เมื่อเปรียบเทียบกับเทคโนโลยีจอ LCD อื่นๆ จอที่แยกแยกให้บริการเป็นทางออกที่กําหนดเองในราคาถูก สําหรับการใช้งานขนาดใหญ่
ความแตกต่างสูง
ตามการออกแบบ, หน้าจอจอที่แบ่งแยกแสดงความแตกต่างแบบไดนามิกระหว่างองค์ประกอบที่มองเห็นและที่ซ่อนอยู่
การบริโภคพลังงานต่ํา
ประเภทจอนี้ใช้พลังงานแบตเตอรี่น้อยมาก ทําให้เหมาะสําหรับอุปกรณ์ที่ใช้พลังงานแบตเตอรี่
ประเภทของเหลวสําหรับแผ่น LCD ที่แบ่งแยก:
TN (nematic สับสน)
น้ํายาแสดงภาพส่วนที่พบได้มากที่สุด
การเลือกค่าใช้จ่ายขั้นต่ํา
STN (Super Twisted Nematic)
ให้มุมมองที่กว้างที่สุด
ราคาแพงกว่า TN
FSTN (หนังบาง super twisted nematic)
ให้ความแตกต่างที่ชัดเจนที่สุด
ราคาแพงกว่า TN
การปรับแต่ง
| การใช้งาน | การแสดงเครื่องวัด |
| แสดงเนื้อหา | ตัวเลข+จุด+รูปแบบ |
| โลตติจ์ทํางาน | 3.3V หรือตามความต้องการของคุณ |
| วิธีการขับรถ | ตามคําขอของคุณ |
| มุมมอง | 6H 9H 12H |
| โหมด LCD | TN STN FSTN HTN VA DFSTN ไม่จําเป็น |
| โหมดการแสดง | สะท้อนทางลบ สะท้อนทางข้าม สะท้อนทางข้าม |
| โหมดเชื่อม | โป้โลหะ / ยาง / อื่นๆ |
| แบ็คลิฮท์ไลท์ | ไม่มีหรือมีไฟหลังสีขาวและสีน้ําเงิน |
| การขับเคลื่อนความกระชับกําลัง | ความดันแบบไดนามิก |
| เครื่องควบคุม | ไม่มีหรือตามคําขอ |
| อินเตอร์เฟซ | I2C หรืออื่น ๆ |
| โลตติจ์ทํางาน | -20~+70°C ((ทั่วไป) ตามคําขอของคุณ |
| ความดันการเก็บ | -30~+80°C ((ปกติ) ตามคําขอของคุณ |
| OEM/ODM | ยอมรับ |
| การออกแบบระบบ | การออกแบบซอฟต์แวร์และฮาร์ดแวร์ระบบที่เกี่ยวข้องกับโมดูล LCD ถูกยอมรับ |
| การรับประกัน | 12 เดือนฟรี ค่ารับประกันจ่าย เวลายก |
| การบรรจุ | ถุงพลาสติก + ผง + กระดาษกล่อง |
| ขนาดกล่อง | 41.5x36x50cm |
| เวลานําตัวอย่าง | 3-20 วันทําการ |
| ปรับปรุงเวลานํา | 15-30 วันทําการ |
| ระยะเวลาการผลิต | 7 วันสําหรับการออกแบบที่มีให้บริการ ปรับแต่งตามความต้องการ: 35 ~ 40 วัน |
| การรับรอง | โรฮ์, เรช |
การบรรจุและการขนส่ง
| การบรรจุ | ถุงพลาสติก + ผง + กระดาษกล่อง |
| ขนาดกล่อง | 41.5cm*36.0cm*50cm หรือตามต้องการ 100-300PCS/กล่อง |
| น้ําหนักรวม | 15.0 -20KGS |
| MOQ | 50 คู่แก้วแม่ |
| กล่องพิเศษ | สามารถต่อรองได้ |
| เวลาส่ง | ภายใน 5 วันไปยังพื้นที่ทั้งหมดโดย DHL โดยปกติ |
