รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 3.12" | การแก้ไข: | ความละเอียด 256x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI 4 สาย |
| เลนส์: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 100.5(ย) x 33.5(ก) x 6.3(ย) มม |
| พื้นที่ทํางาน: | 76.78(ย) x 19.18(ก) มม | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| ระดับสีเทา: | 16 ระดับสีเทา | คอนโทรลเลอร์: | SSD1322 |
| อุณหภูมิในการทำงาน: | -30°C ถึง +85°C (ปรับแต่งได้) | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +90°C |
| สีตัวอักษร: | ขาว น้ำเงิน เหลือง เขียว | แรงดันไฟฟ้า: | 3V |
| หมายเลขพิน: | 7 หมุดส่วนหัว 16 พินเสริม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | SPI อินเตอร์เฟซ จิราฟิก OLED,3.12 นิ้ว จอแกรฟิก OLED,โมดูลจอ OLED ขนาด 256x64 จุด |
||
** ดาวน์โหลดใบข้อมูล **
SFOM312YZ7-25664WBYG-01 รายละเอียด.pdf
จอแกรฟิก OLED ขนาด 3.12 นิ้ว SPI Interface Product Introduction
คําอธิบาย
ตัวแบบ SFOM312YZ7-25664WBYG-01 เป็น COF Graphic OLED มีขนาดเส้นแยก 3.12 นิ้ว และความละเอียด 256x64 จุดโมดูล OLED นี้ถูกสร้างขึ้นในกับ SSD1322 IC และสนับสนุน 8 บิต 6800/8080 และ 3/4 เส้น SPI อินเตอร์เฟซมันมีขนาด 100.5 × 335.0 มม, ขนาดพื้นที่ใช้งาน 76.78 × 19.18 มม.ยังรองรับขนาดสีเทา 4 บิต, ด้วยความแรงกังวลการให้บริการโลจิกของ 3V. กระแสของจอที่ 50% บอร์ดเช็คคือ 150mA @ 3.0V VDD (มูลค่าทั่วไป),มีความแรงในการขับรถ 1/64.

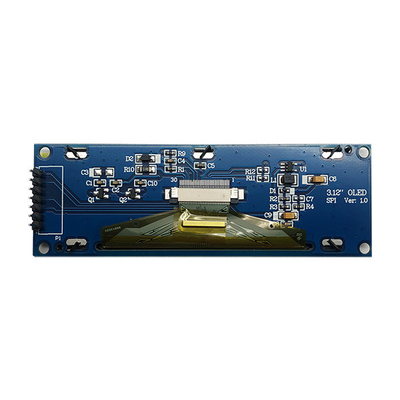

โมดูลมี PCB ภายใน, ทําให้ลูกค้าสามารถใช้สายเชื่อมต่อโดยไม่ต้องการพัฒนา PCB เพิ่มเติมสําหรับการใช้งานของพวกเขา.วงจร VCC ที่บูรณาการบน PCB ทําให้การใช้งานของลูกค้าง่ายขึ้นบอร์ด PCB นี้ อุปกรณ์พร้อมกับหลุมการติดตั้งสี่ช่อง ให้วิธีการที่ง่ายสําหรับลูกค้าในการรักษาโมดูลในแอปพลิเคชั่นของพวกเขา โมดูล OLED นี้เหมาะสําหรับแอปพลิเคชั่นบ้านฉลาดอุปกรณ์การแพทย์การควบคุมอุตสาหกรรม ฯลฯ
จอแกรฟิก OLED 3.12 นิ้ว SPI อินเตอร์เฟซ
รายละเอียดทางกล
| รายการ | รายละเอียด | หน่วย |
| ภาพลวดลาย | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | มม |
| พื้นที่ดู | 78.78 ((W) x21.18 ((H) | มม |
| พื้นที่ทํางาน | 76.78 ((W) x19.18 ((H) | มม |
| กล่อง | 256 จุด x 64 จุด | -- |
| พิกเซลปิช | 0.30 ((W) x0.30 ((H) | มม |
| ขนาดพิกเซล | 0.28 ((W) x0.28 ((H) | มม |
การนิยาม Pin
| พิน เลข | สัญลักษณ์ | หน้าที่ |
|
1 |
GND |
สถานที่ของวงจรทางตรรกะ นี่คือปินพื้นดิน มันยังเป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นดินภายนอก |
|
2 |
VCC |
พลังงานไฟฟ้าสําหรับวงจรโมดูลจอ นี่คือสปินไฟฟ้า มันเชื่อมต่อกับแหล่งไฟฟ้าภายนอก 3-5V |
| 3 | SCK | สายนาฬิกา |
|
4 |
SDA |
สายข้อมูล |
|
5 |
RES
|
ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินถูกดึงลง การเริ่มต้นของชิปจะถูกดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุมข้อมูล / คําสั่งเชื่อมต่อกับ MCU เมื่อปินถูกดึงสูง ข้อมูลที่ D[1:0] จะถูกตีความว่าเป็นข้อมูล เมื่อปินถูกดึงต่ํา ข้อมูลที่ D[1:0] จะถูกโอนไปยังบันทึกการสั่งการ. |
|
7 |
CS |
ปินนี้คือชิปเลือกการเข้าเชื่อมต่อกับ MCU ชิปเปิดการสื่อสาร MCU เมื่อ CS # ถูกดึง LOW (active LOW) |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | หมายเหตุ |
| พลังงาน | VBAT | 3.3 | 5 | V |
- |
| โลจิกฟอร์มวอลเตจ | VDD | 2.5 | 3.3 | V | 1,2 |
| ความดันไฟฟ้าของไดรเวอร์ | Vcc | 0 | 15 | V | 1,2 |
| Vcc กระแสไฟฟ้า | Icc |
- |
55 | mA | 1,2 |
| อุณหภูมิการทํางาน | ด้านบน | - 40 | 85 | °C |
- |
| อุณหภูมิในการเก็บ | Tstg | - 45 | 90 | °C |
- |
ลักษณะของ DC
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้า | VDD | 2.8 | 3.0 | 3.3 | V | |
| การนําเข้าระดับสูง | HIV | Iout=100Ua, 3.3MHz | 0.8xVdd |
- |
Vdd | V |
| การเข้าระดับต่ํา | VIL | Iout=100Ua, 3.3MHz | 0 |
- |
0.2xVdd | V |
| กระแสโลจิก | IVBAT | หมายเหตุ |
- |
250 |
-- |
mA |
| ความดันในการแสดง | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
หมายเหตุ:VDD=3.0V,VCC=12.0V(VDD,VCC การให้บริการโดยโมดูลภายใน
สร้าง) 100% พื้นที่แสดงผล เปิด
อุปติกส์และคุณสมบัติไฟฟ้า
| ลักษณะ | สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| ความสว่าง ((สีเหลือง) | Lbr |
พร้อมเครื่อง Polarizer (หมายเหตุ 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((เหลือง) |
(X) (Y) |
พร้อมเครื่อง Polarizer |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| ความแตกต่างของห้องมืด | CR | - | >2000:1 | - | ||
| มุมมอง | > 160 | - | - | ระดับ |
สภาพการทดสอบความน่าเชื่อถือ
| รายการ | เงื่อนไข | หลักเกณฑ์ | |
| การทํางานในอุณหภูมิสูง | 85°C | TBD |
การดําเนินงาน |
| การทํางานในอุณหภูมิต่ํา | -40 °C | TBD | |
| การเก็บรักษาอุณหภูมิสูง | 90°C | TBD | |
| การเก็บรักษาอุณหภูมิต่ํา | -45°C | TBD | |
|
อุณหภูมิสูง/ความชื้นสูง การปฏิบัติงาน |
60°C | TBD | |
| โชคความร้อน | -40°C~90°C | TBD | |

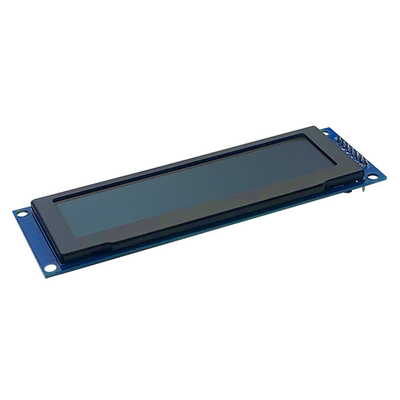

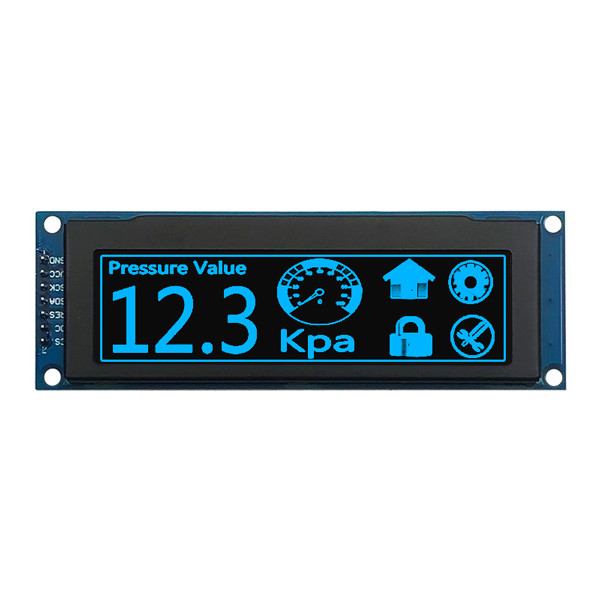

จอแกรฟิก OLED 3.12 นิ้ว SPI Interface ภาพสินค้า
