รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 3.12" | การแก้ไข: | ความละเอียด 256x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI 4 สาย |
| เลนส์: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 100.5(ย) x 33.5(ก) x 6.3(ย) มม |
| พื้นที่ทํางาน: | 76.78(ย) x 19.18(ก) มม | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| ระดับสีเทา: | 16 ระดับสีเทา | คอนโทรลเลอร์: | SSD1322 |
| อุณหภูมิในการทำงาน: | -30°C ถึง +85°C (ปรับแต่งได้) | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +90°C |
| สีตัวอักษร: | ขาว น้ำเงิน เหลือง เขียว | แรงดันไฟฟ้า: | 3V |
| หมายเลขพิน: | 7 หมุดส่วนหัว 16 พินเสริม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | แฟนท์สีเขียว จอแสดงภาพ OLED,SPI อินเตอร์เฟซ จิราฟิก OLED,256x64 จอแกรฟิก OLED |
||
** ดาวน์โหลดใบข้อมูล **
SFOM312YZ7-25664WBYG-01 รายละเอียด.pdf
จอแกรฟิก OLED ขนาด 3.12 นิ้ว SPI Interface Product Introduction
รีบรีวิวสินค้า
คําอธิบาย
รายการSFOM312YZ7-25664WBYG-01รูปแบบคือ COF Graphic OLED มีขนาดเส้นแยก 3.12 นิ้ว และความละเอียด 256x64 จุดโมดูล OLED นี้ถูกสร้างขึ้นในกับ SSD1322 IC และสนับสนุน 8 บิต 6800/8080 และ 3/4 เส้น SPI อินเตอร์เฟซมันมีขนาด 100.5 × 335.0 มม, ขนาดพื้นที่ใช้งาน 76.78 × 19.18 มม.ยังรองรับขนาดสีเทา 4 บิต, ด้วยความแรงกังวลการให้บริการโลจิกของ 3V. กระแสของจอที่ 50% บอร์ดเช็คคือ 150mA @ 3.0V VDD (มูลค่าทั่วไป),มีความแรงในการขับรถ 1/64.

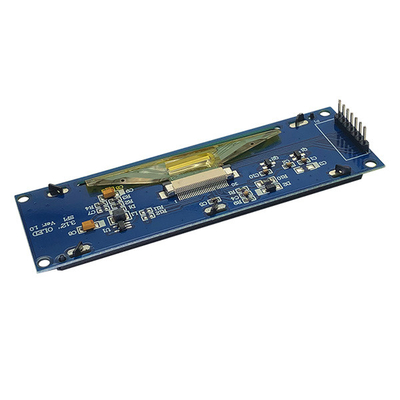

โมดูลมี PCB ภายใน, ทําให้ลูกค้าสามารถใช้สายเชื่อมต่อโดยไม่ต้องการพัฒนา PCB เพิ่มเติมสําหรับการใช้งานของพวกเขา.วงจร VCC ที่บูรณาการบน PCB ทําให้การใช้งานของลูกค้าง่ายขึ้นบอร์ด PCB นี้ อุปกรณ์พร้อมกับหลุมการติดตั้งสี่ช่อง ให้วิธีการที่ง่ายสําหรับลูกค้าในการรักษาโมดูลในแอปพลิเคชั่นของพวกเขา โมดูล OLED นี้เหมาะสําหรับแอปพลิเคชั่นบ้านฉลาดอุปกรณ์การแพทย์การควบคุมอุตสาหกรรม ฯลฯ
ลักษณะสินค้า
| สินค้า: | 3จอ OLED ขนาด.12 นิ้ว |
| การแก้ไข: | ความละเอียด 256x64 จุด |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| ออตติกส์: | มุมมองทั้งหมด |
| อินเตอร์เฟซ: | 4 สาย SPI อินเตอร์เฟซ |
| รูปแบบ Dim: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) มม |
| พื้นที่ทํางาน: | 76.78 ((L) X 19.18 ((W) มม |
| วิธีการขับรถ: | 1/64 วงจร งาน |
| เครื่องควบคุม: | SSD1322 |
| สีเทา: | 16 สีเทา |
| อุณหภูมิการทํางาน | -30°C ถึง +85°C (สามารถปรับปรุงได้) |
| ความร้อนในการเก็บ: | -40°C ถึง +90°C |
| ความดันไฟฟ้า: | 3V |
| สีตัวอักษร | ขาว ฟ้า เหลือง เขียว |
| หมายเลขปิน: | 7 ปิ้นหัวหน้า 16 ปิ้น |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
จอแกรฟิก OLED 3.12 นิ้ว SPI อินเตอร์เฟซ
รายละเอียดทางกล
| รายการ | รายละเอียด | หน่วย |
| ภาพลวดลาย | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | มม |
| พื้นที่ดู | 78.78 ((W) x21.18 ((H) | มม |
| พื้นที่ทํางาน | 76.78 ((W) x19.18 ((H) | มม |
| กล่อง | 256 จุด x 64 จุด | -- |
| พิกเซลปิช | 0.30 ((W) x0.30 ((H) | มม |
| ขนาดพิกเซล | 0.28 ((W) x0.28 ((H) | มม |
การนิยาม Pin
| พิน เลข | สัญลักษณ์ | หน้าที่ |
|
1 |
GND |
สถานที่ของวงจรทางตรรกะ นี่คือปินพื้นดิน มันยังเป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นดินภายนอก |
|
2 |
VCC |
พลังงานไฟฟ้าสําหรับวงจรโมดูลจอ นี่คือสปินไฟฟ้า มันเชื่อมต่อกับแหล่งไฟฟ้าภายนอก 3-5V |
| 3 | SCK | สายนาฬิกา |
|
4 |
SDA |
สายข้อมูล |
|
5 |
RES
|
ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินถูกดึงลง การเริ่มต้นของชิปจะถูกดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุมข้อมูล / คําสั่งเชื่อมต่อกับ MCU เมื่อปินถูกดึงสูง ข้อมูลที่ D[1:0] จะถูกตีความว่าเป็นข้อมูล เมื่อปินถูกดึงต่ํา ข้อมูลที่ D[1:0] จะถูกโอนไปยังบันทึกการสั่งการ. |
|
7 |
CS |
ปินนี้คือชิปเลือกการเข้าเชื่อมต่อกับ MCU ชิปเปิดการสื่อสาร MCU เมื่อ CS # ถูกดึง LOW (active LOW) |

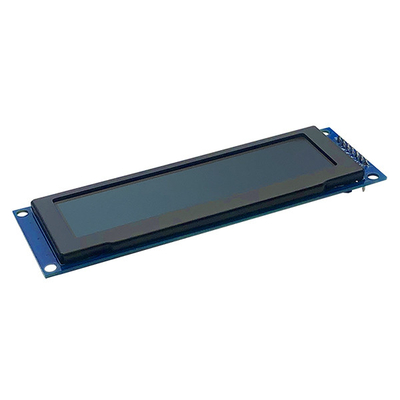

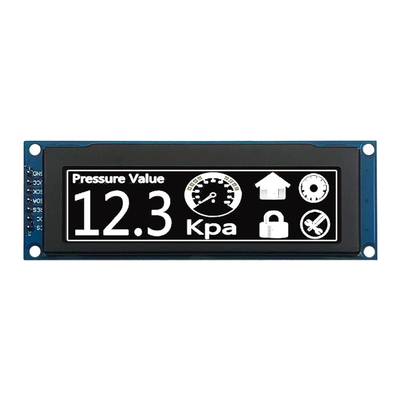

จอแกรฟิก OLED 3.12 นิ้ว SPI Interface ภาพสินค้า
